Стеновая система с широким шагом несущих стен

(Вариант 2)

План стен

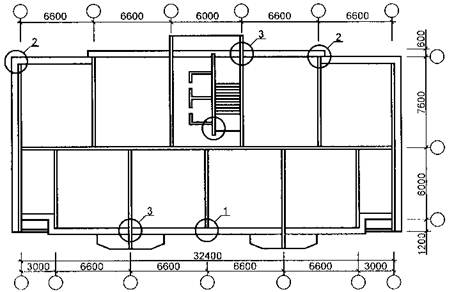

Рис.1. Стеновая конструктивная система монолита.

По краям стен и проемов устанавливают вертикальные каркасы или гнутые стерж­ни, приваренные к вертикальным сеткам. Гнутые стержни располагают и в местах пере­сечений стен. При процессе возведения стен соблюдают непрерывность армирования.

В наружные стенки приставных лоджий прокладывают теплоизоляционные вкладыши.

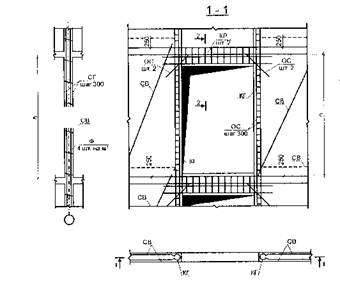

Вариант армирования проема во внутренней стене

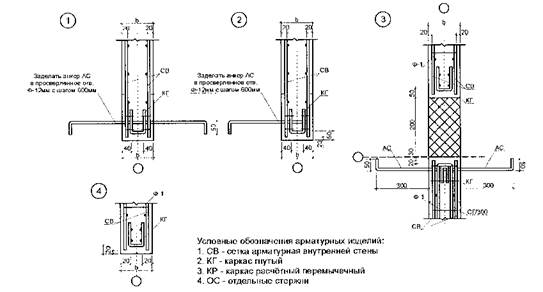

Рис.2. Узлы армирования внутренних стен.

Монолитные перекрытия в конструктивной стеновой системе работают как не­разрезные балочные системы или как плиты, защемленные по трем или четырем сторо­нам (рис. 3.). Армирование плит перекрытий производят арматурными (сварными или вязанными) сетками. Сетки укладывают в нижнем сечении плиты, а в местах опирания на вертикальные стены - в верхнем сечении. В местах опирания плит на наруж­ные стены прокладывают теплоизоляционные пакеты. Теплоизоляцию плиты перекры­тия соблюдают при устройстве лоджий и балконов. В конструкциях монолитных зданий допускается устройство перекрытий из сборных панелей.

Рис.3. Планы перекрытий монолитного здания стеновой конструктивной системы.

Каркасная конструктивная система монолита представляет свободу в плани­ровке жилых помещений, а также возможность устройства нежилых объемов (магази­ны, кафе, рестораны) в нижних этажах зданий (рис.4). Также как и в стеновой системе соблюдают принцип непрерывного

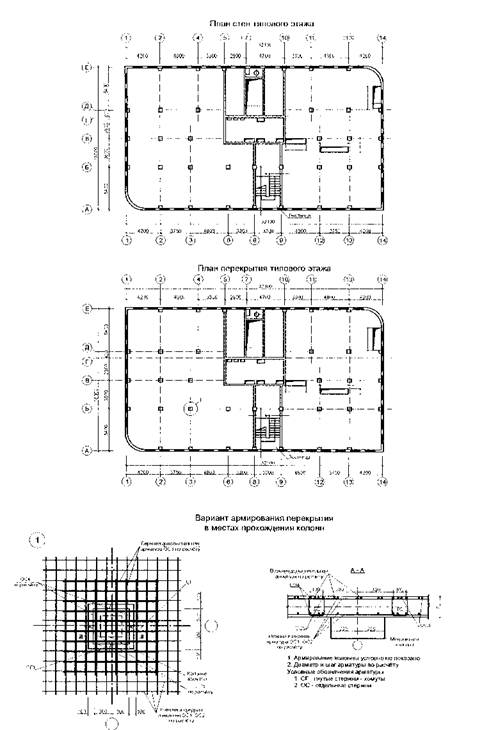

Рис.4. Каркасная безригельная система.

армирования при возведении несущих конструкций. Колонны армируют вертикальными стержнями с замкнутыми хомутами или вертикальными каркасами. Монолитные перекрытия арми­руют меж колоннами сетками и под колоннами, рассчитанными на усилия от продавливания. Вариантами каркасной системы служат конструктивные системы с плоскими пилонами (плоские колонны) (рис.5 и 6). Они могут быть решены как с

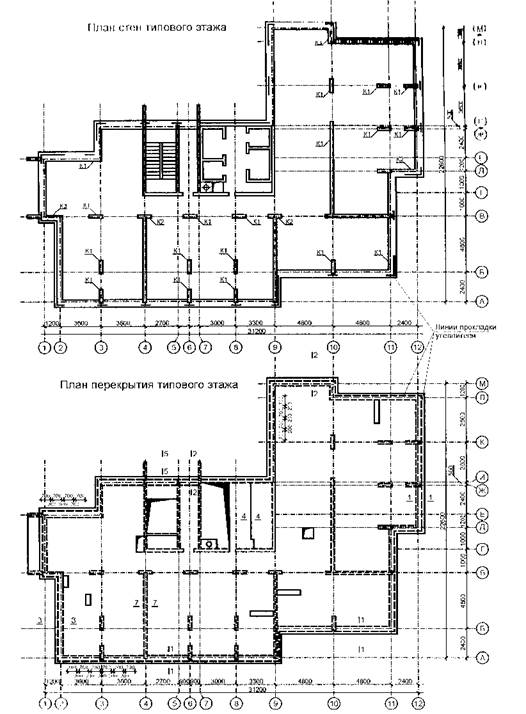

Рис.5. Конструктивная безригельная система с несущими пилонами.

устройством ригелей в плоскости перекрытия, так и без них. Так же, как и каркасные системы, они обладают свободой планировочных решений, но имеют некоторые недостатки по сравнению с каркасной системой:

- колонны заменены плоскими участками стен, более развитыми по сравнению с сечением колонн;

- при ригельной системе появляются балки в интерьере помещений.

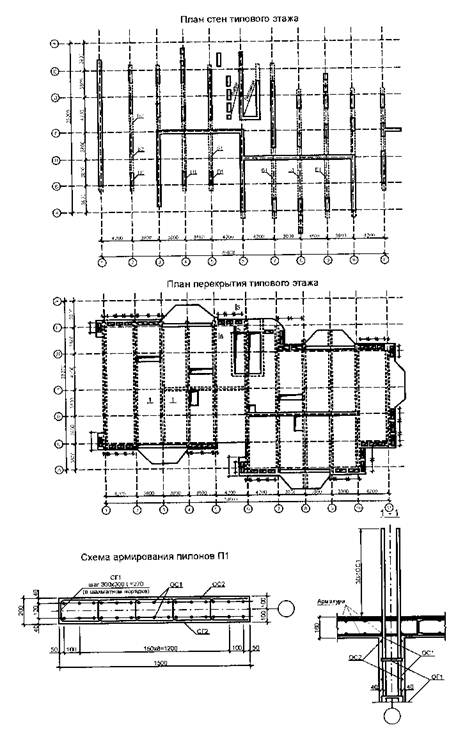

Рис.6. Конструктивная система монолита с несущими пилонами.

Следует отметить, что с точки зрения конструктивного решения ригельная систе­ма имеет преимущества перед безбалочной в связи с упрощением армирования пере­крытий, не требующих усиления его надколонной части.

Габариты пилонов колеблются 200-250x1200-1500 мм. Армирование пилонов на­значают по расчету.

Каркасная система с плоским перекрытием коробчатого типа (рис.7) приме­няют при большом шаге расстановки колонн - 7,2x7,2 м или

9х9 м.

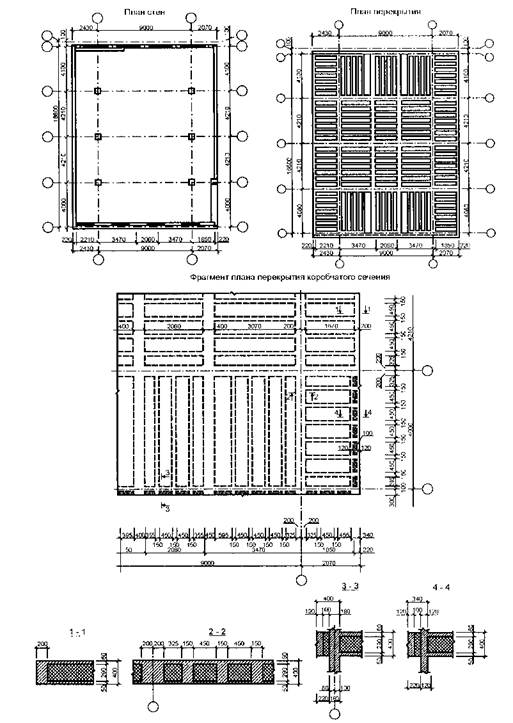

Рис.7. Каркасная система с плоским перекрытием коробчатого сечения.

Плоская плита перекрытия высотой в 400 мм представляет собой систему пере­крестных балок (ребер) с уложенными между ними вкладышами из теплоизоляционных материалов (пенополистирол, минераловатные плиты и пр.). Верхняя (толщиной 60 мм) и нижняя (толщиной 50 мм) плоскости плиты связаны между собой ребрами. Верхняя и нижняя плоскость плиты армируется конструктивными сетками, а ребра - сварными или вязаными каркасами. По осям колонн располагают основные балки шириной порядка 400 мм и армируют рабочей арматурой. Второстепенные (дополнительные) балки, иду­щие с шагом 600 мм, имеют ширину 120-150 мм, их армирование конструктивное.

Каркасная система с плоским коробчатым перекрытием имеет большую несу­щую способность, хорошие звукоизоляционные свойства и достаточно проста в изготовлении.
