Компьютерные системы для автоматизации проектных работ этого этапа появились и стали широко использоваться вместе с появлением персональных компьютеров в 80-е годы. Уже в самом начале эти системы разделились на два направления: параметрические и непараметрические.
В непараметрических системах привязка всех элементов чертежа, отрезков прямых, окружностей и дуг окружностей, выполнялась на основе координатной сетки системы. Её можно было увеличить или уменьшить, отобразив в том или ином масштабе. Самой яркой непараметрической системой является Auto CAD.
Рассмотрим принцип формирования непараметрического чертежа на простом примере.
а) б)

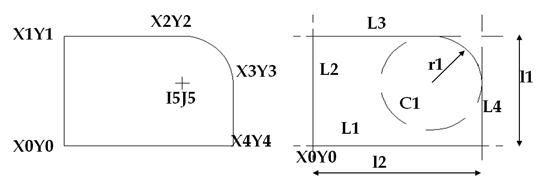

Рисунок 4 - Представление чертежа в разных системах: а) непараметрическая;
б) параметрическая
Непараметрическая система:
Line X0Y0; X1Y1
Line X1Y1; X2Y2
Line X0Y0; X4Y4
Line X3Y3; X4Y4
Arc I5J5; X2Y2; X3Y3
Параметрическая система:
Point P1 X0Y0
Line L1 HOR P1
Line L2 VER P1
Line L3 PAR L1 l1
Line L4 PAR L2 l2
Circle C1 TL3 AL4 r1
K1 P1 TL2 TL3 TC1 AL4 AL1 P1
Обозначения в командах: Line – прямая линия, Arc – дуга окружности,
P – точка, L – обозначение прямой линии, HOR – горизонтально, VER вертикально, PAR – параллельно, Circle – окружность, С – обозначение окружности, T – совпадение направления, A – противоположное направление, K – контур.
Положительным направлением для прямых считается «слева направо» и «снизу вверх» (как в координатных осях), положительным направлением для окружности считается «по часовой стрелке».
Пример описания команд:
Line L3 PAR L1 l1 – линия L3 строится параллельно L1 на расстоянии l1.
K1 P1 TL2 TL3 TC1 AL4 AL1 P1 – контур K1 начинается из точки P1, идет по положительному направлению линии L2, затем L3, затем по окружности C1, затем по линии L4 в направлении, противоположном положительному направлению самой линии, затем по линии L1, также в противоположном направлении, и заканчивается в точке P1.
Для привязки отрезка прямой необходимо иметь 2 точки. Для привязки дуги окружности - 3 точки, а окружности - точку и радиус.
При выполнении геометрических построений система предложит несколько способов выполнения прямых и окружностей. После образования всей геометрии, элементы построения будут зафиксированы с помощью своих граничных точек.
В параметрических системах используется принципиально другой подход. Здесь также имеется базовая система координат, но к этой системе привязываются не все элементы чертежа, а только одна точка.
В процессе выполнения построений система запоминает взаимосвязи между элементами и способ построения всех элементов. При этом элементы оказываются построенными относительно друг друга, но каждому элементу соответствует своя команда.
Пример описания команд параметрической системы:
Line L3 PAR L1 l1 – линия L3 строится параллельно L1 на расстоянии l1.
K1 P1 TL2 TL3 TC1 AL4 AL1 P1 – контур K1 начинается из точки P1, идет по положительному направлению линии L2, затем L3, затем по окружности C1, затем по линии L4 в направлении, противоположном положительному направлению самой линии, затем по линии L1, также в противоположном направлении, и заканчивается в точке P1.
