Преимущества и недостатки параметрических систем

Эти системы более сложные. При выполнении чертежа приходится продумывать последовательность его выполнения, а также параметрические увязки всех элементов между собой. При неправильно созданном чертеже, существует опасность его вырождения при редактировании. Однако правильно сформированный чертеж обеспечивает чрезвычайно высокую гибкость для редактирования. На его основе возможно создание целой библиотеки различных вариантов исполнения деталей. Если выполняется сборочный чертеж, то благодаря параметризации очень легко подогнать детали друг к другу. У непараметрических систем этого не получится, т.к. придется редактировать входящие в сборку чертежи.

Этап проектирования конструкторской документации, традиционно заканчивается комплектом двухмерных чертежей и спецификацией, поэтому на раннем этапе развития CAD систем все усилия разработчиков САПР были сосредоточены на развитие систем класса 2D. Этому способствовало то, что для объемного отображения деталей требовалась значительная мощность персонального компьютера.

Развитие микропроцессорной техники в 90-е годы и появление процессоров Intel Pentium X486 и Intel Pentium Pro сделало возможным реализацию на персональном компьютере сложной трехмерной графики, поэтому в эти годы ведущие производители CAD систем один за другим стали предлагать трехмерные системы для автоматизации проектно-конструкторских работ. Одна из самых популярных систем Solid Works появилась именно в 90-е годы. В России системы класса 3D, стали внедряться в проектно-конструкторских работах в двухтысячные годы.

В 3D системах формирование детали осуществляется с помощью объемных операций.

1. Выталкивание. На сегодняшний день «выталкивание» позволяет выполнить операцию над листовым телом, и выполнить выталкивание с уклоном.

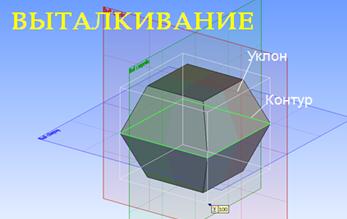

Рисунок 5 - Операция «выталкивание»

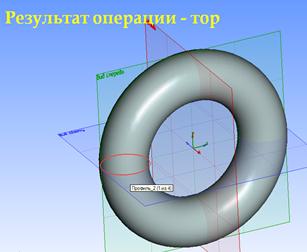

2. Вращение. Чрезвычайно удобная операция для формирования различных валов, втулок и др. деталей типа тел вращения.

Рисунок 6 - Операция «вращение»

3. Формирование тела по траектории.

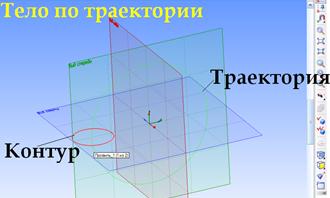

Рисунок 7 - Операция «тело по траектории»

4. Формирование тела по сечению.

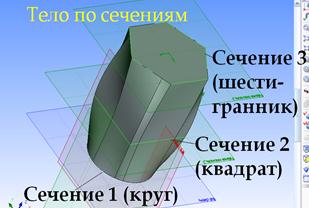

Рисунок 8 - Операция «тело по сечению»

5. Булевы операции объединения, вычитания и пересечения. С помощью операции «объединение», формируются тела, состоящие из нескольких тел. С помощью операции «вычитание» можно сформировать группу отверстий, полости внутри тела. С помощью операции «пересечение» формируется тело, в которое входят только общие части двух тел.

Рисунок 9 - Булевы операции

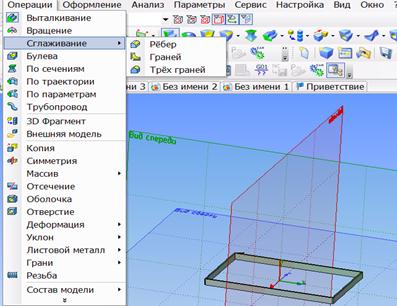

6. Сглаживание. Обеспечивает формирование фасок и скруглений на ребрах.

Рисунок 10 - Операции формирования 3D тел

В современных системах предлагается целый набор различных конструктивных элементов, отверстий различной формы, пазов, с помощью которых можно быстро и эффективно выполнить 3D модель проектируемой детали.

В настоящее время на рынке САПР имеются очень большой выбор систем класса 3D. Системы трехмерного твердотельного 3D моделирования позволяют:

1) существенно сократить время проектирования конструкторской документации и повысить его качество.

2) быстро отредактировать модель.

3) смоделировать работу изделия в целом и устранить конструктивные ошибки и недостатки до начала изготовления.

4) Разработать управляющие программы для станков с ЧПУ непосредственно по 3D модели.

В настоящее время имеется несколько десятков систем 3D моделирования. В России среди таких систем наиболее широко используются: Solid Works, Inventor, и Unigraphics. Лучшей отечественной системой 3D моделирования считается T-Flex CAD 3D. С ней по популярности конкурирует система KOMPAS 3D. Отечественные системы оказались лучше приспособленными для российского пользователя благодаря интерфейсу, а также лучшей приспособленности для разработки документации в соответствии с ГОСТ.
