Схема защиты


Для повышения чувствительности МТЗ при КЗ и улучшения отстройки её от токов нагрузки применяется пуск при помощи реле минимального напряжения.

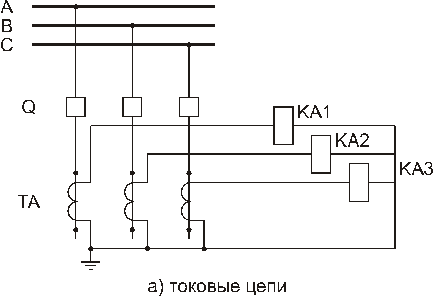

Рис. 4.3.1

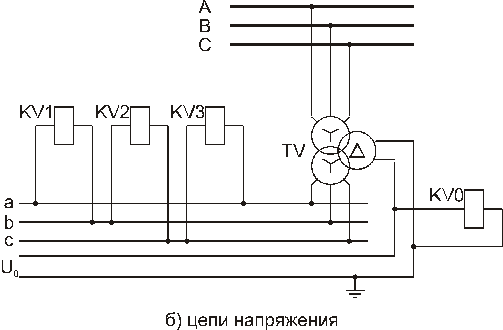

Рис. 4.3.1 (продолжение)

Защита может действовать на отключение только при условии срабатывания реле напряжения. При перегрузках ток возрастает, но защита не действует, даже если токовые реле КА приходят в действие. При КЗ напряжение на шинах подстанции снижается, реле минимального напряжения срабатывают, разрешая защите действовать на отключение.

Для надежной работы блокировки при 2 – фазных КЗ устанавливаются 3 реле напряжения KV, подключаемые на линейные напряжения. В этом случае при двухфазном КЗ, например ВС, напряжение UВС будет равным нулю и реле KV2 замкнет свои контакты, разрешая защите действовать на отключение. Однако при такой схеме включения реле плохо реагируют на однофазные КЗ. Поэтому в сетях с заземленной нейтралью предусматривается дополнительное реле KV0, реагирующие на напряжение нулевой последовательности, появляющиеся при замыканиях на землю. В сети с изолированной нейтралью реле KV0 не устанавливается, так как защита должна действовать только при междуфазных КЗ.

При обрыве цепей напряжения реле KV замыкают свои контакты и защита лишается блокировки, поэтому комплект защиты должен оснащаться устройствами контроля цепей напряжения, либо сигнализировать оперативному персоналу о снятии блокировки.
