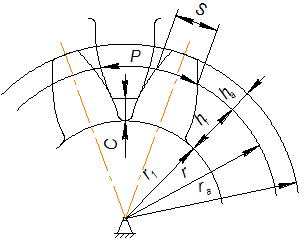

Рис. 1.30
Эвольвентные профили удовлетворяют условию синтеза зубчатого зацепления - получению заданного передаточного отношения
. Выполнение дополнительного условия синтеза зависит от размеров зубьев. Эти размеры удобно задавать в долях, какой - либо одной линейной величины. Выразим длину некоторой окружности, имеющей диаметр d через число зубьев Z.
,
где: Р - окружной шаг, то есть расстояние, измеренное по дуге окружности диаметром d между двумя соответствующими точками соседних зубьев.
Отсюда:
или
,
где, m – отношение окружного шага к числу
, называется модулем зуба. Модуль зуба выбирается из ряда рациональных чисел от 0,05 до 100.
Делительной окружностью называется окружность, для которой модуль имеет стандартную величину, она является базовой для определения размеров зубьев. Иногда начальные окружности
и делительные окружности r совпадают, но при этом надо иметь в виду их принципиальное отличие. Делительная окружность - есть характеристика одного зубчатого колеса, а начальные окружности дают характеристику зацепления двух зубчатых колес, и диаметры этих окружностей зависят от межосевого расстояния.
|
|
|
Делительная окружность делит зуб на две части: головку и ножку. Делительной головкой зуба называется часть зуба расположенная между делительной окружностью r и окружностью вершин
. Ножкой зуба называется часть зуба расположенная между делительной окружностью r и окружностью впадин
.
Различают внешние и внутренние зубья. У внешних, окружность вершин находится снаружи окружности впадин, а у внутренних, внутри окружности впадин.
- высота головки зуба;
- высота ножки зуба.
- общая высота
, так как между окружностями вершин одного зуба и окружностями впадин другого зуба должен быть зазор называемый радиальным зазором (С).
Для нормальных колёс высоты зуба
;
. Для укороченных зубьев:
. Радиальный зазор
.
Каждый зуб очерчен двумя симметрично расположенными профилями. Расстояние между этими профилями, измеренное по какой - либо окружности называется толщиной зуба. Толщина по делительной окружности обозначается S.
