Двигатели с улучшенными пусковыми свойствами

Для механизмов, имеющих тяжелые условия пуска, где по ряду причин желательно использовать асинхронный двигатель с короткозамкнутым ротором, применяются двигатели с улучшенными пусковыми свойствами: большим пусковым моментом и меньшим пусковым током, чем у двигателей общего назначения. Эти двигатели отличаются от двигателей нормального исполнения только устройством короткозамкнутой обмотки ротора. Одни из них снабжены двумя самостоятельными обмотками типа «беличьей клетки» (рис. 10.24, а), другие имеют более глубокие пазы ротора (рис. 10.24, б), в которые укладывается короткозамкнутая обмотка, имеющая в отличие от обы­чной стержни с большим отношением высоты к ширине, третьи обладают повышенным сопротивлением стержней обмотки. Первые называются двигателями с двойной «беличьей клеткой», вторые — с глубоким пазом, третьи — с повышенным скольжением. Рассмотрим процессы, происходящие при пуске двигателя с двойной «беличьей клеткой».

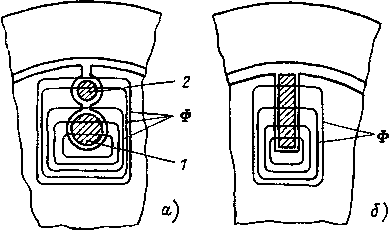

Рис. 10.24 Двигатель с улучшенными пусковыми свойствами: с двойной «беличьей клеткой» ( а ), с глубоким пазом ( б )

Обмотка 1 (рис. 10.24, а) имеет меньшее активное сопротивление по сравнению с обмоткой 2, так как она большего диаметра и выполнена из материала с меньшим удельным сопротивлением (медь), чем вторая (латунь). Стержни обмотки 1 расположены в толще ферромагнитного сердечника ротора, стержни обмотки 2 — ближе к воздушному зазору. В результате этого при пуске магнитное поле, образованное токами обмоток, располагается примерно так, как показано на рис. 10.24.

Из рисунка следует, что магнитный поток, сцепленный с обмоткой 1, больше, чем магнитный поток, сцепленный с обмоткой 2, следовательно, индуктивность первой обмотки будет также больше.

В первый момент пуска (s = 1) индуктивное сопротивление обмоток будет иметь наибольшее значение, так как

x_s = 2π f ₂ L= 2π f ₁ sL = 2π f ₁ L,

и токораспределение между обмотками будет определяться главным образом их индуктивными сопротивлениями. Поскольку индуктивное сопротивление первой обмотки значительно больше, чем второй, ток в ней, как следует из закона Ома для роторной цепи (10.29), будет значительно меньше по сравнению с током второй обмотки. Таким образом, основной

момент будет возникать в результате действия тока второй обмотки, имеющей значительное активное сопротивление. По мере разгона двигателя уменьшаются частота тока ротора и индуктивные сопротивления обеих обмоток, что вызывает перераспределение тока в обмотках: в первой обмотке ток увеличивается, во второй уменьшается. После окончания разгона частота тока ротора становится настолько малой (0,5 — 5 Гц), что индуктивное сопротивление обмоток оказывается намного меньше их активного сопротивления, вследствие чего весь ток ротора практически будет располагаться в первой обмотке, активное сопротивление которой значительно меньше, чем второй. Таким образом, роль рабочей выполняет первая обмотка, роль пусковой — вторая. Получается картина, подобная пуску двигателя с контактными кольцами и введенным в цепь ротора добавочным сопротивлением.

Аналогичная картина возникает и в обмотке ротора двигателя с глубоким пазом. Стержни обмотки ротора можно представить состоящими из ряда расположенных по высоте паза проводников. Проводники, лежащие в нижних слоях паза, охватываются большим магнитным потоком, чем проводники в верхних слоях. В результате индуктивность и индуктивное сопротивление нижних слоев оказывается больше, чем верхних. В первый момент пуска (s = 1) индуктивное сопротивление нижних слоев значительно больше сопротивления верхних и ток вытесняется в верхние слои стержня, что равносильно увеличению активного сопротивления обмотки ротора. По мере разгона двигателя уменьшается индуктивное сопротивление и происходит перераспределение тока по высоте стержня обмотки. После окончания пуска индуктивное сопротивление становится незначительным и ток равномерно распределяется по всему стержню, что равносильно уменьшению активного сопротивления обмотки ротора. Таким образом, при пуске двигателя автоматически изменяется активное сопротивление обмотки ротора; в начале пуска сопротивление значительно больше, чем после окончания пуска.
