Введение. Современные химические, нефтеперерабатывающие предприятия – это сложные комплексы машин и аппаратов

Современные химические, нефтеперерабатывающие предприятия – это сложные комплексы машин и аппаратов, оснащенные оборудованием, способные функционировать в условиях низких температур и высоких давлений, в глубоком вакууме и в агрессивных средах. Процесс нефтепереработки постоянно совершенствуется, происходит техническое перевооружение на уровне технологий и аппаратной конфигурации, разрабатываются и внедряются высокоинтенсивные энерго- и ресурсосберегающие технологии, цель которых – решение вопросов, связанных с углублением переработки нефти и оптимизации качества получаемых нефтепродуктов.

В учебном пособии приводится описание нефтеперерабатывающего завода (НПЗ), на котором в большинстве случаев осуществляется деятельность выпускников вузов данной специальности; дается обоснование выбора в качестве реальных объектов и описание четырех наиболее распространенных типов оборудования НПЗ: колонного массообменного аппарата, теплообменного аппарата, центробежного насоса и трубчатой печи.

Учебное пособие предназначено в помощь при выполнении курсовых и квалификационных работ для студентов всех форм подготовки, обучающихся по направлению 151000 «Технологические машины и оборудование»

Пособие является иллюстративным материалом к таким учебным дисциплинам, как «Основы профессиональной деятельности», «Основные технологии и технологические комплексы нефтегазового производства», «Тепло- и массообменные процессы и аппараты технологических систем», «Основы конструирования и расчета технологического оборудования», «Технологическое оборудование».

1 Краткая характеристика и классификация
нефтеперерабатывающих заводов

На нефтеперерабатывающих заводах осуществляется большое число разнообразных процессов, предназначенных для получения из исходного сырья (нефти или газа) целевых продуктов: бензина, керосина, дизельного топлива, масла, парафина, битумов, сульфокислот, деэмульгаторов, кокса, сажи и др., включая сырье для химической промышленности. Такими процессами являются: транспортирование газов, жидкостей и твердых материалов; нагревание, охлаждение, перемешивание и сушка веществ; разделение жидких и газовых неоднородных смесей; измельчение и классификация твердых материалов и другие физические и физико-химические процессы. В последние годы в нефтеперерабатывающей промышленности все больший объем занимают химические процессы как основа глубокой переработки нефтяного сырья.

Однотипные физические, физико-химические и химические процессы характеризуются общими закономерностями и в различных производствах осуществляются в машинах и аппаратах, работающих по одному принципу.

Общие для различных производств нефтепереработки процессы в зависимости от основных законов, определяющих их, подразделяют на [1, 2, 3]:

- гидромеханические процессы (перемещение жидкостей и газов, разделение жидких и газовых неоднородных систем, перемешивание жидкостей);

- тепловые процессы (нагревание, охлаждение, выпаривание, конденсация);

- массообменные процессы (они объединены законами массопередачи и включают перегонку, ректификацию, абсорбцию, адсорбцию, экстракцию, кристаллизацию и сушку);

- механические процессы (измельчение, транспортирование, сортировка и смешение твердых веществ);

- химические процессы (они объединены законами химической кинетики и включают разнообразные химические реакции).

Все названные процессы осуществляются в соответствующих аппаратах и машинах, конструкция которых определяется наиболее целесообразным способом и конкретными условиями осуществления данного процесса.

Оборудование нефтеперерабатывающих заводов разнообразно как по назначению, так и по конструктивному оформлению. Далее рассмотрены только четыре наиболее распространенных типа оборудования, выбранных в качестве реальных объектов для разработки различных видов СРС, в которых обеспечивается преемственность в изучении дисциплин: колонные аппараты, теплообменные аппараты, центробежные насосы и печи.

Нефтеперерабатывающий завод (НПЗ) (рисунок 1.1) представляет собой совокупность основных нефтетехнологических процессов, состоящих из цехов, установок (рисунок 1.2), блоков, а также вспомогательных и обслуживающих служб, обеспечивающих нормальное функционирование промышленного предприятия (товарно-сырьевые, ремонтно-механические цеха, цеха КИПиА, паро-, водо- и электроснабжения, цеховые и заводские лаборатории, транспортные, пожаро- и газоспасательные подразделения, медпункты, столовые, диспетчерская, дирекция, отделы кадров, финансов, снабжения, бухгалтерия и т.д.). [1]

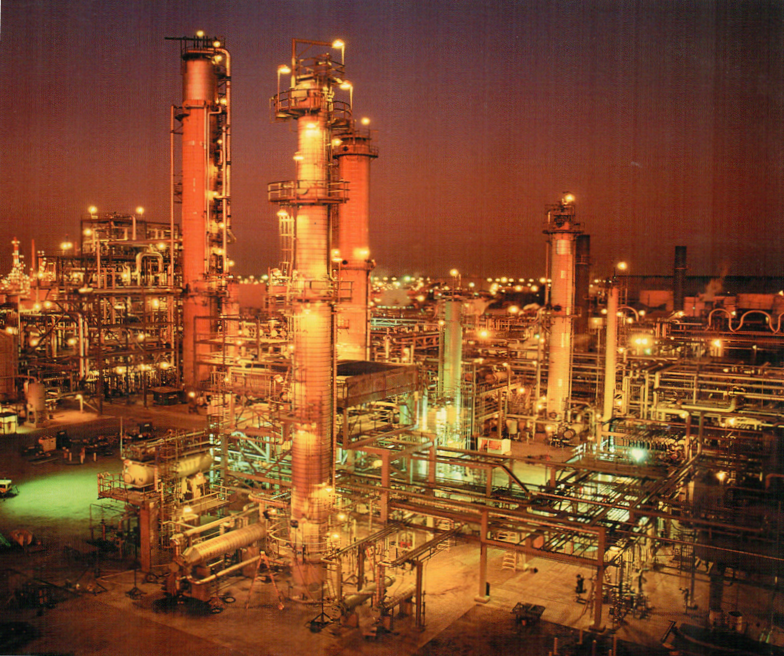

Рисунок 1.1 – Общий вид НПЗ

Целевое назначение НПЗ – производство в требуемых объеме и ассортименте высококачественных нефтепродуктов и сырья для нефтехимии (в последние годы – и товаров народного потребления) [2].

Технологические процессы, при помощи которых осуществляется переработка нефти на НПЗ, условно можно разделить на первичные и вторичные.

К первичным относится первичная переработка нефти: обессоливание и обезвоживание, атмосферная и атмосферно-вакуумная перегонка; вторичная перегонка бензинов, дизельных и масляных фракций.

Вторичные процессы условно можно разделить на следующие группы:

1) термические процессы (термический крекинг, висбрекинг, коксование, пирполиз);

2) термокаталитические процессы (каталитический крекинг и риформинг, гидроочистка, гидрокрегинг, селектоформинг);

3) процессы переработки нефтяных газов (алкилирование, полимеризация, изомеризация);

4) процессы производства масел и парафинов (деасфальтизация, депарафинизация, селективная очистка, адсорбционная и гидрогенизационная доочистка);

5) процессы производства битумов, пластических смазок, присадок, нефтяных кислот, сырья для получения технического углерода;

6) процессы производства ароматических углеводородов (экстракция, гидроалкелирование, диспропорционирование) [2].

Современные нефтеперерабатывающие предприятия характеризуются большой мощностью как НПЗ (исчисляемой миллионами тонн в год), так и составляющих их технологических процессов.
