С отбойными элементами

Свободное сечение тарелки, выбираемое из условия отсутствия «провала» жидкости, должно быть достаточно большим (не менее 30% сечения колонны), чтобы тарелка обладала, невысоким гидравлическим сопротивлением. Благодаря этому такие тарелки используют в вакуумных колоннах. Минимальное расстояние между тарелками в колонне 450 мм.

Одним из направлений технического прогресса в нефтеперерабатывающей промышленности – создание контактных устройств, обладающих высокой производительностью по жидкости и пару, в частности продольным и поперечным секционированием.

Известно, что производительность тарелок повышается при контактировании фаз в прямотоке. Однако при прямоточном движении и большой скорости пара (газа) жидкость смещается в направлении сливного кармана, что затрудняет работу сливных устройств.

Для компенсации прямоточного движения фаз и исключения его распространения на всю тарелку можно устанавливать на тарелке продольные и поперечные перегородки, обеспечивающие зигзагообразное движение жидкости от перелива к сливу, а также создающие условия для движения потоков парожидкостной смеси по тарелке в противоположных или пересекающихся направлениях.

Примером может служить продольно-секционированная тарелка с просечными элементами (рисунок 2.28б). На полотне тарелки выштампованы просечки, отогнутые под углом. Тарелка секционирована вдоль потока жидкости вертикальными перегородками, причем для создания постоянного гидравлического сопротивления по всей тарелке перегородки перфорированы.

Ситчатые тарелки наиболее распространены в качестве контактных устройств ректификационных колонн воздухоразделительных установок, работающих при низкой температуре.

В аппаратах небольшого диаметра применяют S-образные ситчатые тарелки (рисунок 2.29).

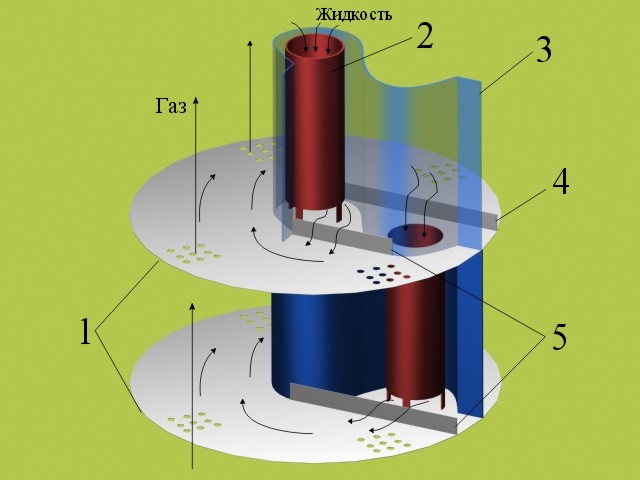

Рисунок 2.29 – Ситчатая тарелка с S-образной перегородкой

Такая тарелка представляет собой перфорированный лист 1, к которому припаяна S-образная перегородка 3, делящая тарелку на две части. Стекающая с верхней тарелки жидкость через прорези в сливном стакане 2 и далее через переливную перегородку 5 поступает на тарелку и движется в направлении, указанном стрелками, контактируя с паром, поднимающимся через отверстия в листе 1. Подойдя к перегородке 3 с другой стороны, жидкость стекает на следующую тарелку через сливную перегородку 4 и сливной стакан.

Решетчатые провальные тарелки (рисунок 2.30) используют в установках, рабочая производительность которых отклоняется от расчетной не более чем на 25%.

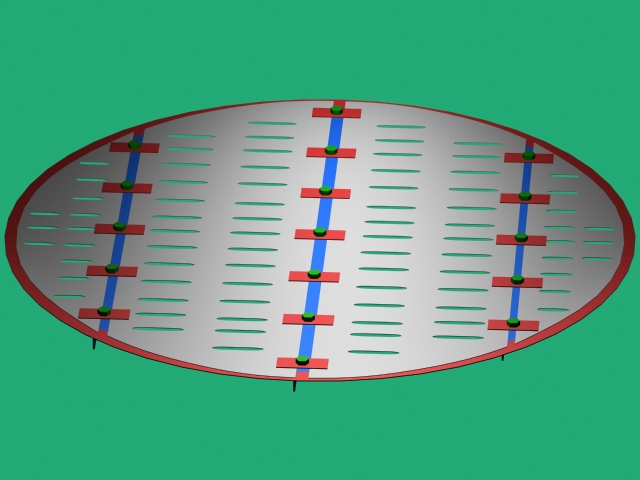

Рисунок 2.30 – Решетчатая провальная тарелка

К преимуществам этих тарелок следует, прежде всего, отнести простоту конструкции и малую металлоемкость. Кроме того, тарелки имеют большую пропускную способность по жидкости и, при достаточной ширине щели, могут быть использованы для обработки загрязненных жидкостей, оставляющих осадок на тарелке. По эффективности решетчатые провальные тарелки обычно не уступают тарелкам с переливом.

К недостаткам относятся узкий диапазон устойчивой работы и сложность обеспечения равномерного распределения орошения по поверхности тарелок в начале процесса. Тарелки этого типа гораздо более чувствительны к изменению нагрузок по жидкости и пару и имеют более узкий диапазон рабочих нагрузок, чем тарелки со специальными переливными устройствами. При небольшой паровой нагрузке напор паров недостаточен для образования слоя жидкости на тарелке. При больших паровых нагрузках сопротивление течению жидкости через отверстия тарелки становится столь значительным, что пена заполняет практически все межтарельчатое пространство и нормальный переток жидкости с тарелки на тарелку нарушается. При этом резко возрастает гидравлическое сопротивление потоку паров. Такой режим работы называется захлебыванием и определяет предельные паровую и жидкостную нагрузки колонны.

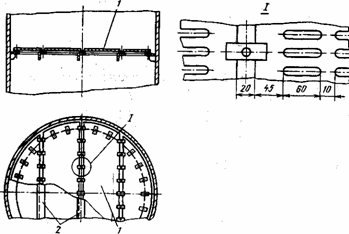

Конструктивно тарелка представляет собой плоский, перекрывающий все сечение колонны диск 1 с выштампованными в нем прямоугольными щелями, уложенный на опорную конструкцию 2. Обычно площадь прорезей составляет 10–30% всей площади тарелки. Прорези располагаются на поверхности тарелки с шагом t=10–36 мм.

При работе колонны под давлением поступающих паров на полотне тарелки создается слой жидкости, через которую барботирует пар.

При этом часть жидкости протекает через прорези на расположенную ниже тарелку. Прорези работают периодически: места стока жидкости и прохода пара произвольно перемещаются по полотну тарелки.
