Конструктивные элементы трубчатых печей отличаются большим разнообразием типов и размеров. Они постоянно совершенствуются в связи с освоением печей новых конструкций. Общими для всех печей конструктивными элементами являются: фундаменты, металлические каркасы, стены и своды, трубные змеевики, гарнитура, топливное оборудование, система топливо - воздухо- и пароснабжения, лестницы и площадки для обслуживания и ремонта, дымоходы и дымовые трубы, пароперегреватели и рекуператоры.
Несмотря на большое многообразие типов и конструкций трубчатых печей, общими и основными элементами для них являются: каркас, трубчатый змеевик, гарнитура печей, огнеупорная футеровка, оборудование для сжигания топлива (горелки), дымоход, дымовая труба. Конструктивные элементы являются типовыми для всех печей (рисунок 2.73)

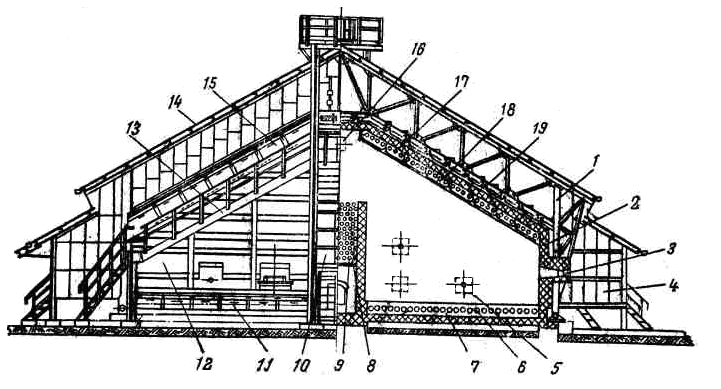

1 – металлический каркас; 2 – огнеупорная футеровка; 3 – форсуночная амбразура; 4 – предфорсуночный тамбур; 5 – гляделка; 6, 9, 17 – трубы подового экрана, конвекционной камеры и потолочного экрана; 7 – лежка труб подового экрана; 8 – решетка труб конвекционной камеры; 10, 11, 15 – ретурбендные камеры; 12 – металлическая обшивка стен; 13 – площадка;
14 – кровля; 16 – взрывное окно; 18 – подвески труб потолочного экрана;
19 – подвески для кирпичных блоков
Рисунок 2.73 – Конструкция трубчатой двухскатной печей
