Трубные змеевики

Трубчатый змеевик является наиболее ответственной частью печи. Его собирают из дорогостоящих горячекатаных бесшовных печных труб

Печные трубы работают в трудных условиях; они подвержены двустороннему воздействию высоких температур: изнутри – от нагреваемого сырья и снаружи – от дымовых газов и излучающих поверхностей.

Причины износа труб различны и зависят от гидравлической и теплотехнической характеристик режима эксплуатации и технологических особенностей процесса, учитывающих качество сырья. Величина износа при этом зависит от качества изготовления и металла труб. Внутренние поверхности труб подвержены коррозионному и эрозионному износам. Наибольшая коррозия наблюдается при переработке сернистых нефтей, а также нефтей, содержащих хлористые соли. Эрозионный износ обусловлен содержанием в нагреваемом сырье механических включений и большими скоростями движения среды по трубам. Особенно интенсивно изнашиваются концы труб.

В процессе эксплуатации наружные поверхности труб подвергаются износу из-за коррозии дымовыми газами, окалинообразования и прогаров.

Коррозии дымовыми газами подвержены главным образом поверхности труб первых рядов змеевика конвекционных камер, если температура сырья на входе в печь ниже 50 °С, то есть ниже наиболее вероятной температуры точки росы. При этом дымовые газы, которые непосредственно соприкасаются с поверхностями труб, охлаждаются, водяной пар в них конденсируется и, поглощая из газов сернистый ангидрид, образует агрессивную сернистую кислоту.

Окалинообразование является следствием окисления металла труб, начинающегося с их наружных поверхностей.

Под прогарами печных труб принято понимать разрывы их на некоторых участках. Всякому прогару предшествует образование на трубе отдулин – местных увеличений диаметра вследствие ползучести металла при высоких температурах и давлениях внутри трубы.

В настоящее время применяют печные трубы диаметром 60–152 мм, длиной до 18 м, толщиной стенки до 15 мм.

Применяют бесшовные катаные трубы из углеродистой стали марок 10 и 20 (при температуре до 450 °С) и из легированных сталей 15Х5М и 15Х5ВФ (при температуре до 550 °С). При более высоких температурах нагрева сырья используют трубы из жаропрочных сталей. Трубы из углеродистой стали можно применять только в неагрессивных средах.

Трубы могут соединяться в змеевики двумя способами:

а) ретурбендами – соединение производится посредством развальцовки концов труб в гнездах;

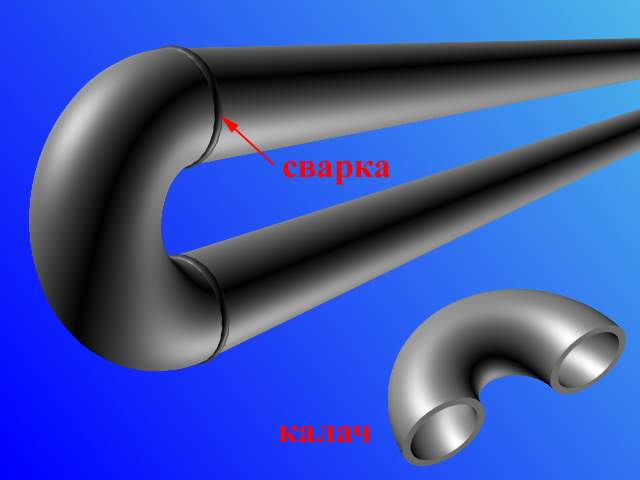

б) калачами или двойниками – соединение производится посредством сварки (рисунок 2.79).

Змеевик печи может иметь и комбинированное исполнение: в конвекционной камере или на начальном ее участке – сварной, а на всех остальных участках, испытывающих большую теплонапряженность – на ретурбендах.

Когда по условиям эксплуатации нет необходимости в систематическом вскрытии торцов труб (для чистки или ревизии), предпочтение следует отдавать сварному змеевику как наиболее простому, компактному, дешевому и надежному в работе.

Рисунок 2.79 – Печной двойник

Ретурбенды представляют собой стальные литые или кованые короба, соединяющие трубы в змеевик. Направление потока в них изменяется на прямо противоположное. Конструкция всех ретурбендов такова, что в случае необходимости может быть открыт доступ к внутренней поверхности печных труб.

В последнее время появились печи без ретурбендов и peтурбендных камер. Цельносварной трубный змеевик в таких печах размещается внутри камер и удерживается по концам, как и в промежутках, подвесками вместо трубных решеток.

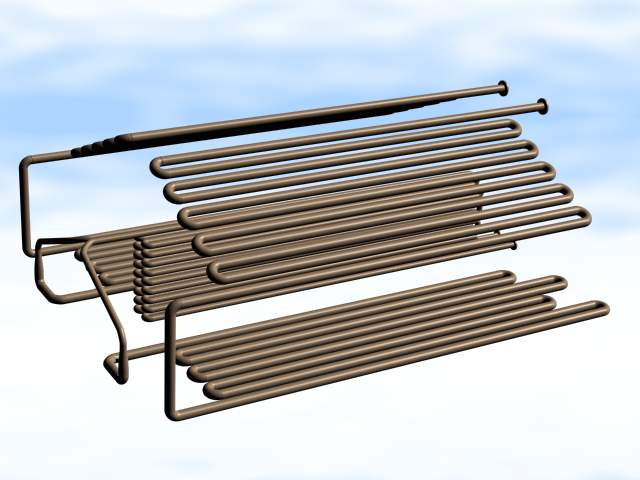

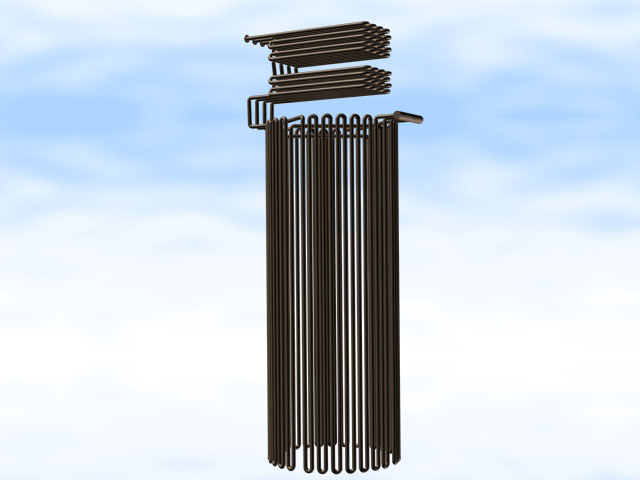

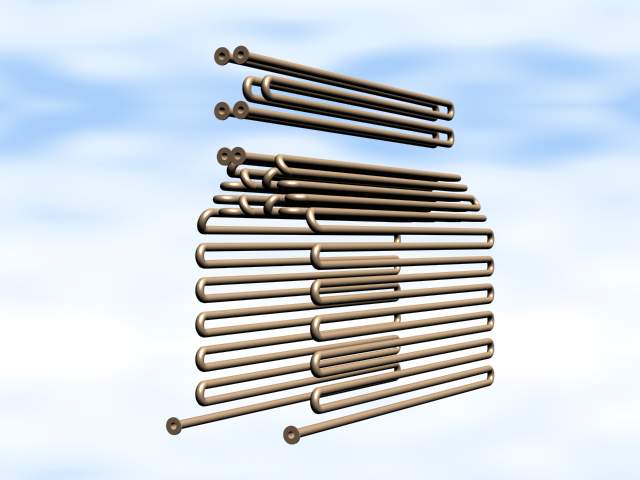

Трубные змеевики по экранам радиантных камер размещаются в один или в два ряда (рисунок 2.80). При размещении в два ряда трубы одного ряда располагают в створе труб другого ряда, то есть в шахматном порядке. Шаг между трубами обычно составляет 1,7–2 наружных диаметра печной трубы.
