Гарнитура печей

К гарнитуре печей относятся детали, предназначенные для удержания труб от провисания в промежутках между трубными решетками, для сборки блоков футеровки стен и подвесных сводов, а также гляделки
и предохранительные окна.

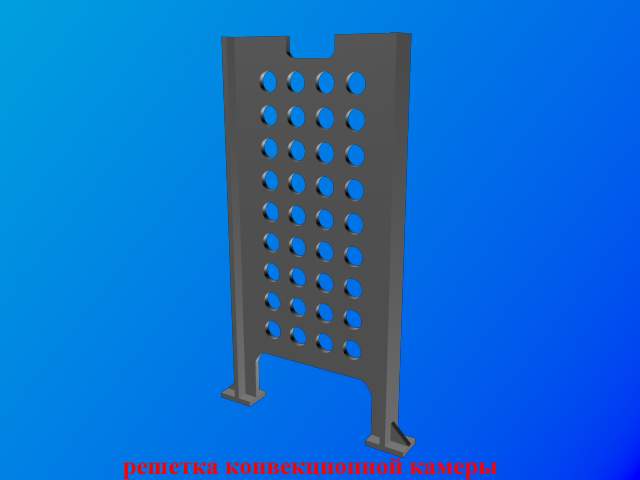

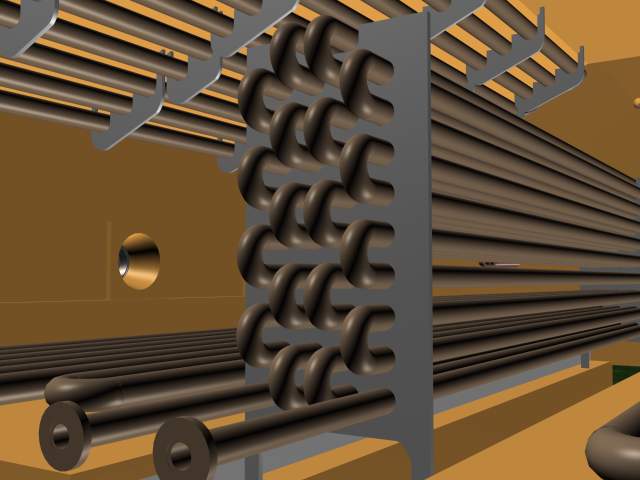

Трубные решетки применяют для удержания труб конвекционных камер (рисунок 2.81). Их крепят к специально выполненному для этой цели участку фундамента печи.

Рисунок 2.81 – Трубные решетки

Решетки конвекционных труб однокамерных печей можно с одной стороны крепить к металлоконструкциям, а с противоположной стороны заделывать в кладку перевальных стен. В местах заделки оставляют достаточные зазоры, чтобы при тепловых деформациях решетки не разрушали кладку.

Для конвекционных труб обычно достаточно надежны решетки из чугуна марки СЧ21-40, и лишь для нескольких верхних рядов, где температура среды высока, целесообразно применять решетки из жароупорной стали или ее заменителей.

Для высоких конвекционных камер решетки составляют из нескольких частей, соединенных болтами из нержавеющей стали. Нижние участки отверстий решеток снабжены приливами, увеличивающими площади опирания труб.

Подвески (рисунок 2.82).

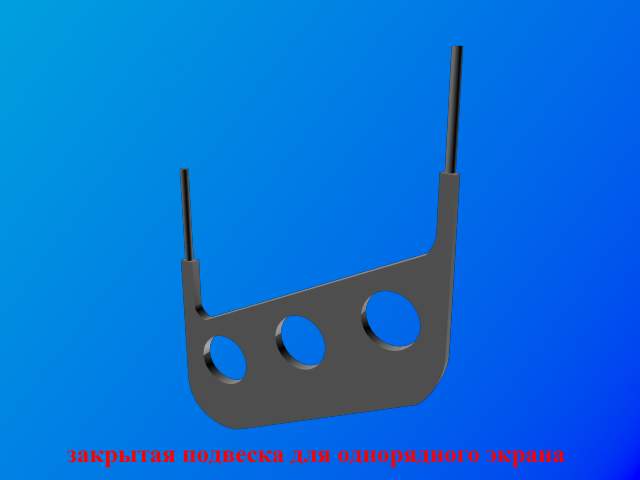

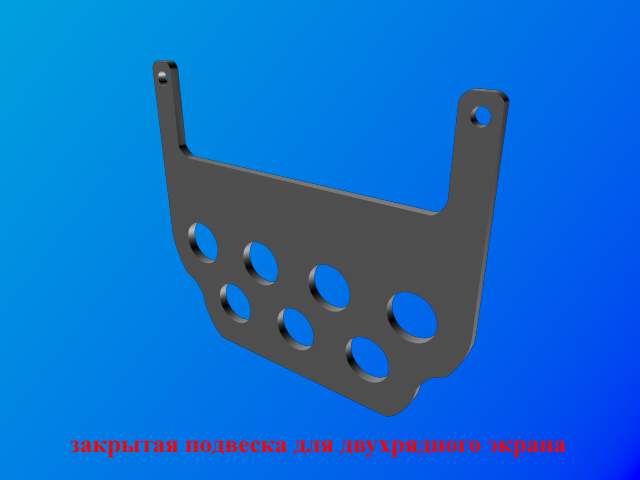

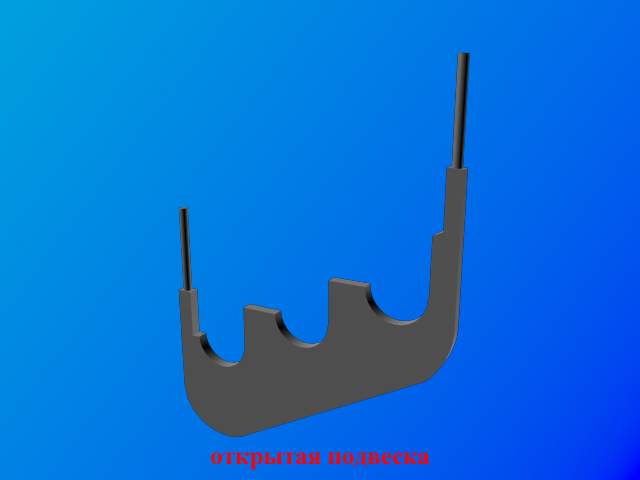

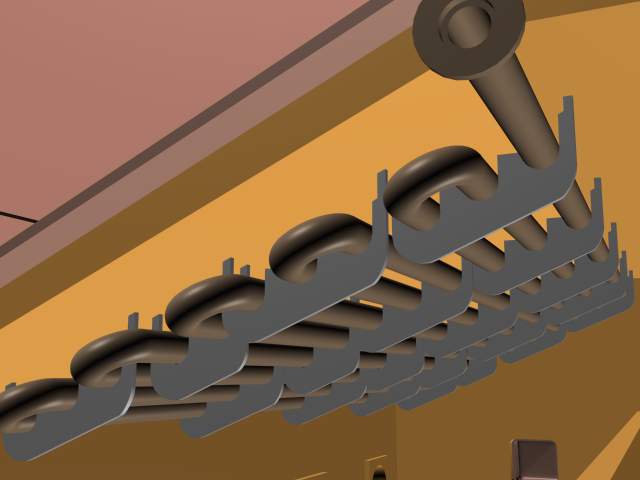

Рисунок 2.82 – Подвески

Подвески используются для крепления труб потолочного экрана. Их прикрепляют к элементам каркаса.

Трубные подвески могут быть закрытыми и открытыми. Закрытые подвески прочнее, но для смены их в случае прогара требуется демонтаж печных труб.

Учитывая их высокую температуру в радиантной камере, подвески и кронштейны изготовляют из высоколегированных жаропрочных сталей. Для литых изделий, например, применяют сталь ЭИ316 (ЭИ319), обладающую жаростойкостью при температурах до 1000 °С в атмосфере сернистых топочных газов. Применяют также хромомарганцевоникелевые и хромомарганцевокремнистые стали.

По сравнению с печными трубами подвески находятся в более тяжелых рабочих условиях, так как они не охлаждаются потоками нефтепродуктов и нагреваются иногда до 1100 °С.В топочных газах часто содержатся большие количества сернистого газа, водяных паров, оксида углерода, водорода и других агрессивных агентов, вызывающих коррозию металла подвесок.

Так, ударная вязкость стали 20Х23Н13, из которой сделаны подвески, эксплуатировавшиеся в печах АВТ, в течение полугода снизилось более чем втрое. Исходя из условий работы подвесок, к их литью предъявляют следующие основные требования:

– подвески не должны иметь раковин, короблений, острых углов и резких переходов от одного сечения к другому;

– отверстия боковых креплений и отверстия труб должны тщательно зачищаться от литейного шлака и быть скруглены.

Кронштейны (рисунок 2.83).

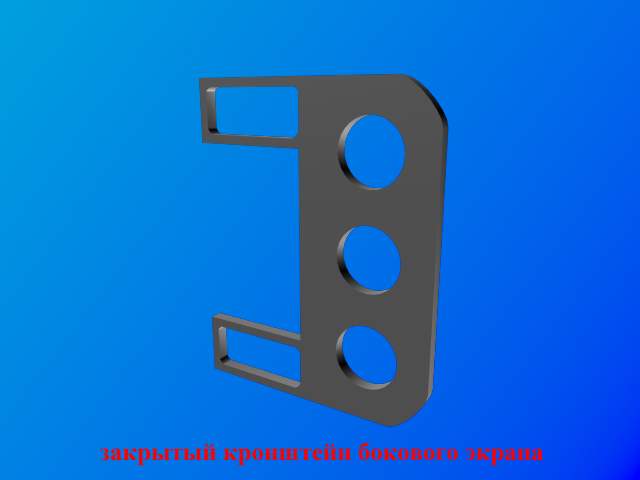

Кронштейны используют для крепления труб бокового экрана. Кронштейны крепятся к элементам каркаса.

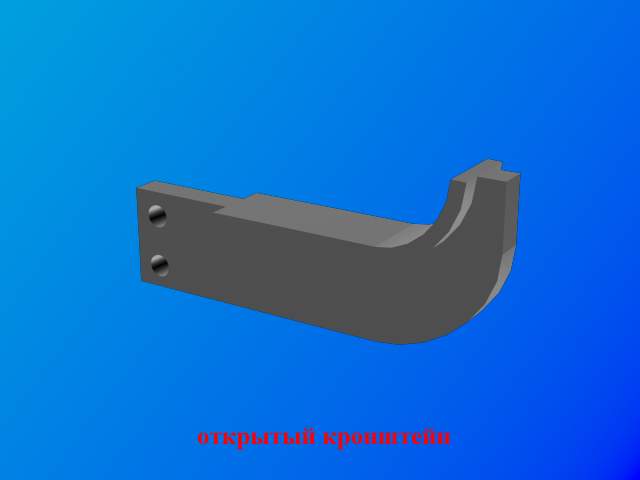

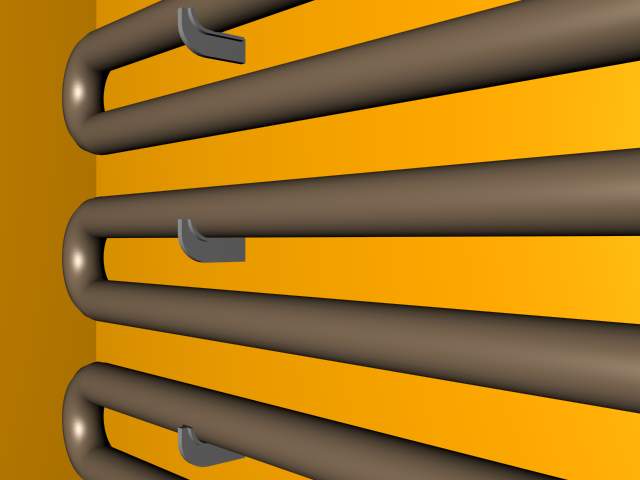

Рисунок 2.83 – Кронштейны

Гляделки (смотровые окна) (рисунок 2.84).

Гляделки, или смотровые окна, предназначены для наблюдения в процессе работы за состоянием печных труб и работой форсунок (размером и яркостью пламени).

Их изготовляют из чугуна марки СЧ 21–40 и крепят на болтах снаружи кладки к металлоконструкции печи. Для большей обзорности на участке установки гляделок в стенах печи выполняют отверстие, расширяющееся внутрь печи.

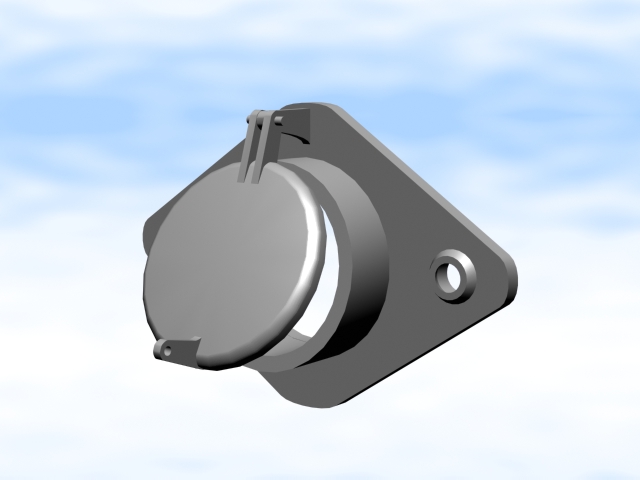

Рисунок 2.84 – Гляделки (смотровые окна)

Предохранительные (взрывные) окна (рисунок 2.85).

Предохранительные окна отличаются от гляделок большими размерами. Они предназначены для ослабления силы хлопка (взрыва) в топке печи в случае нарушения нормального режима, при ремонтах ими пользуются как лазами, через которые обслуживающий персонал проникает внутрь печи.

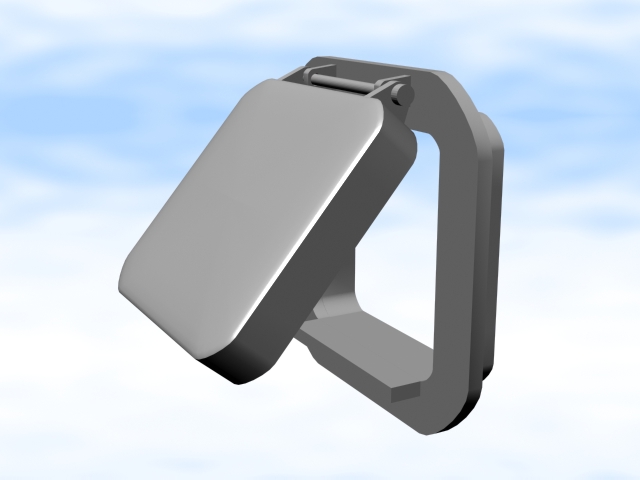

Рисунок 2.85 – Предохранительные окна

Крышки гляделок и предохранительных окон в рабочем состоянии должны плотно прилегать к корпусу под действием собственного веса. Для этого поверхности их сопряжения наклонены к вертикали. Крышки предохранительных окон изнутри покрывают изоляцией для предохранения от больших деформаций и потерь тепла.

Борова – это футерованные каналы для транспортирования отходящей из печей газовой печной среды до выбросных труб. Конструкции боровов типизированы, и они выбираются в зависимости от количества газовой печной среды, ее температуры и химического состава. При температуре отходящих газов до 500 °С борова футеруются глиняным кирпичом марки 75, а при более высоких температурах – шамотным кирпичом класса В или Б на шамотном растворе с несущей конструкцией из глиняного кирпича.

В них предусматривают люки-лазы для осмотра и чистки при ремонтах. Все каналы дымоходов снабжают системой паротушения.

Для регулирования тяги на дымоходах или в самом низу дымовой трубы устанавливают шиберы.

Шиберы – плоские заслонки, частично прикрывающие сечение тракта, по которому проходят дымовые газы, предназначенные для достаточно плотного отключения печей от тяговой установки, а также для достижения легкого и чувствительного регулирования количества газовой печной среды, выходящей из печи, и их давления.

При пожаре шибером прикрывают боров, что резко снижает тягу и интенсивность горения и предотвращает попадание пламени в дымовую трубу.

Шибер ставится при выходе отходящих газов из камеры печи и представляет собой чугунную, керамическую заслонку, опущенную в боров и подвешенную на тросе, перекинутом через блок с противовесом или непосредственно на барабан ручной или электрической лебедки.

Шибера в боровах для зоны с температурой дымовых газов до 600 °С выполняются из чугуна. Для зоны с температурой выше 600 °С шибера для предотвращения коробления выполняются водоохлаждаемыми или керамическими.
