Дымовые трубы и газоходы

Дымовая труба (рисунок 2.86) – это устройство, предназначенное для:

- создания необходимого разрежения в рабочей и топочной камерах печей;

- привода газовой печной среды в движение и последующего отвода в окружающую атмосферу.

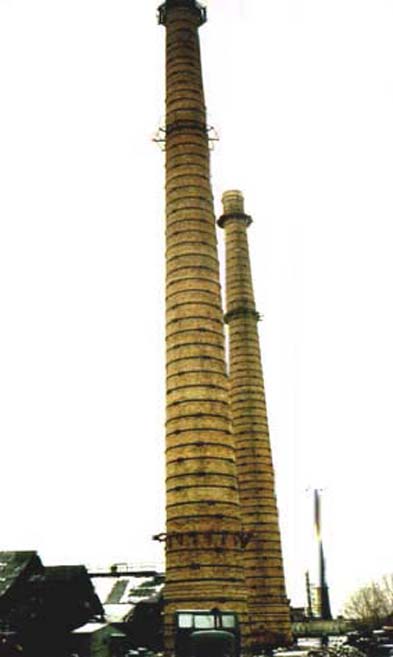

Рисунок 2.86 – Дымовая труба

Дымовые трубы обеспечивают тягу, необходимую для работы трубчатых печей.

Дымовая труба является ответственным инженерным сооружением, работающим в чрезвычайно тяжелых условиях высоких ветровых нагрузок, температуры и агрессивного воздействия дымовых газов.

Трубы имеют основные конструктивные элементы: фундамент, цоколь, ствол, оголовок, зольное перекрытие, бункер, вводы боровов, антикоррозионную защиту, теплоизоляцию, футеровку, ходовую лестницу, молниезащиту, светофорные площадки.

Диаметр дымовой трубы должен быть таким, чтобы скорость движения газов в ней не превышала допустимого значения (4–6 м/с). Требуемая тяга в газовом тракте печи обусловлена разностью плотностей атмосферного воздуха и дымовых газов. Естественная тяга, создаваемая дымовой трубой, зависит от высоты трубы, температуры дымовых газов и температуры атмосферного воздуха. Разрежение в топке печи, создаваемое дымовой трубой, обычно составляет 15–20 мм вод. ст.

Современные печные комплексы оснащаются следующими трубами:

- кирпичными с максимальной высотой 150 м и допустимой температурой проходящей печной среды до 800 °С;

- железобетонными трубами с максимальной высотой 200 м и допустимой температурой газовой среды до 200°С;

- металлическими футерованными трубами с максимальной высотой 60 м и допустимой температурой газовой среды до 800 °С.

Железобетонные трубы из обычного бетона при наличии футеровки и тепловой изоляции не должны нагреваться более 500 °С. Проектирование кирпичных и железобетонных труб осуществляется ВНИПИТеплопроект.

Для выброса агрессивной печной среды из печей чаще всего применяются металлические трубы (нержавеющая сталь), собранные из отдельных царг высотой до 150 м, установленных на специальных опорных конструкциях, позволяющих заменить любую часть ствола трубы в случае выхода ее из строя.

Большая часть эксплуатируемых в настоящее время дымовых труб изготовлена из стали Ст3. Металлические трубы конической формы в соответствии с нормалями имеют высоту 30,35 и 40 м при диаметре на выходе до 2000 мм и у основания – до 3200 мм. К фундаменту они крепятся фундаментными болтами (до 16 штук).

Условия эксплуатации дымовых труб определяются возможной коррозией их тонких стенок дымовыми газами, а в случае прогаров печных труб или воспламенения сажи – перегревами до высоких температур. В настоящее время повсеместно вводятся в эксплуатацию теплостойкие железобетонные трубы. Во избежание возможного загорания сажи, накапливающейся на стенках труб, их периодически продувают острым паром.
