Перемычки брусковые марки ПБ

    Марки Размеры, мм Масса изделия, т
  l b h
    1ПБ 13-1-П       0,025
  2 ПБ 16-2-П     0,065
  2 ПБ 17-2-П   0,071
  2 ПБ 19-3-П   0,081
  2 ПБ 22-3-П   0,092
  2 ПБ 25-3-П   0,103
  2 ПБ 26-4-П   0,109
  2 ПБ 29-4-П   0,120
  2 ПБ 30-4-П   0,125
  2 ПБ 36-4-П   0,240
    3 ПБ 13-37-П     0,119
  3 ПБ 16-37-П   0,137
  3 ПБ 18-8-П   0,162
  3 ПБ 18-37-П   0,180
  3 ПБ 21-8-П   0,197
  3 ПБ 25-8-П   0,257
  3 ПБ 27-8-П   0,086
  3 ПБ 30-8-П   0,102
  3 ПБ 39-8-П   0,119
    4 ПБ 30-4-П     0,259
    4 ПБ 60-6-П   0,519
    5 ПБ 18-27-П       0,250
    5 ПБ 21-27-П   0,285
    5 ПБ 25-27-П   0,338
    5 ПБ 25-37-П   0,338
    5 ПБ 27-27-П
    5 ПБ 27-37-П   0,375
    5 ПБ 30-27-П   0,410
    5 ПБ 30-37-П   0,410
    5 ПБ 31-27-П   0,428

Приложение 2

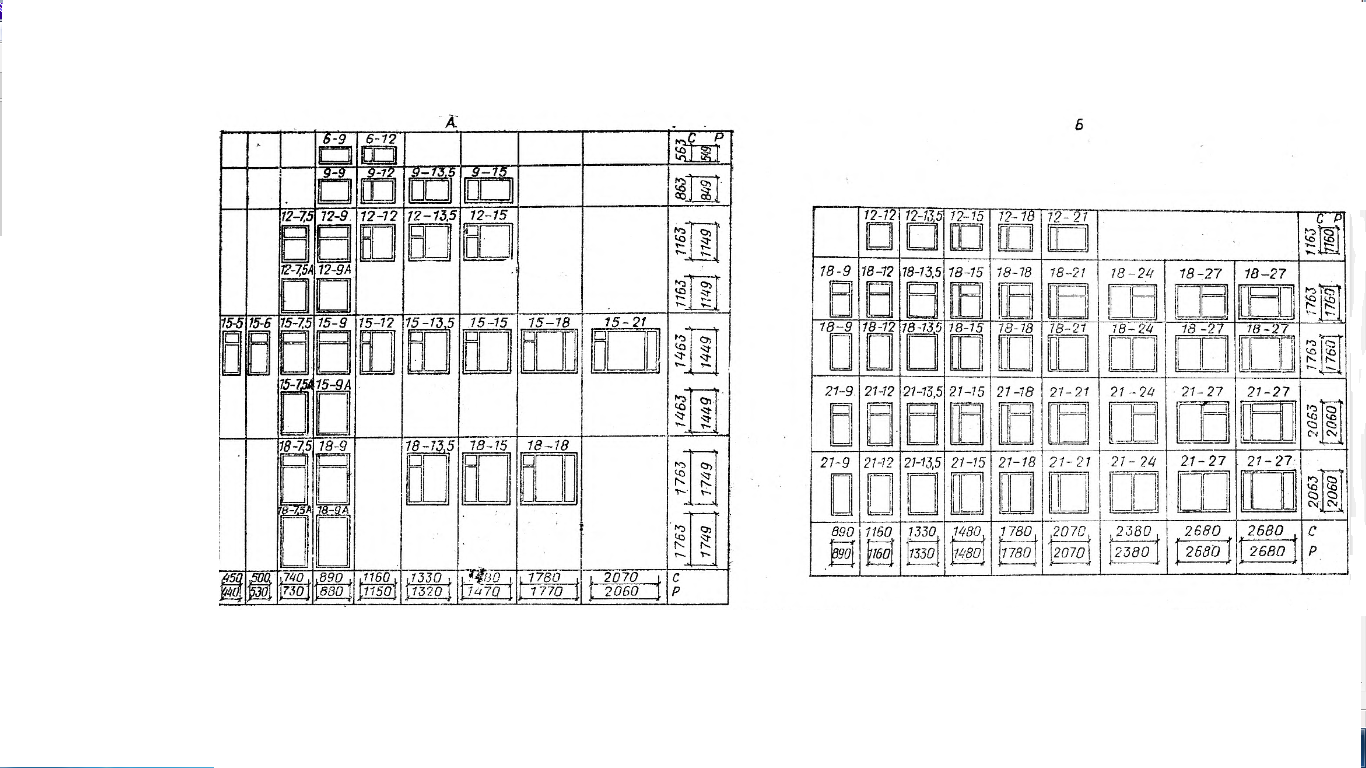

А- Окна жилых зданий

Б - Окна общественных зданий

Приложение 3

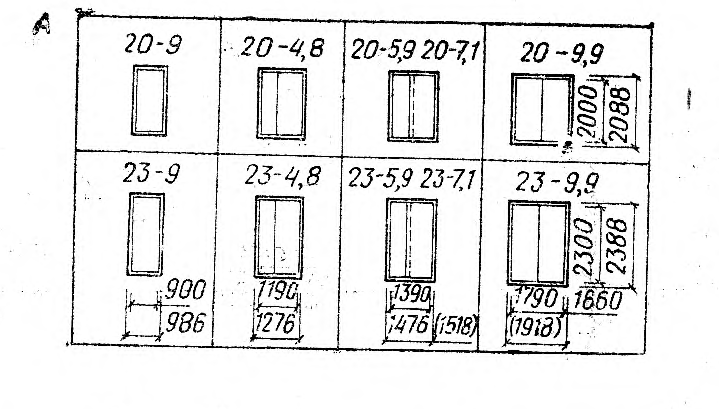

Двери входные

Двери внутренние

Порядок выполнения практического задания:

1. Определить площадь окна для помещения по формуле:

Sₒ=Sп/5- Sп/8,

где Sₒ-площадь окна,

Sп-площадь помещения

2. Выбрать окно для данного помещения по Приложению 2

3. Выбрать размер дверного полотна для данного помещения по Приложению 3

4. Определить количество перемычек над оконным и дверным проемами

5. Вычертить перемычки над оконным и дверным проемами

6. Составить ведомость проемов

7. Составить спецификацию перемычек

Ширина кладки всегда кратна четному или нечетному числу половинок кирпича. Кирпичные стены могут иметь толщину: 120, 250, 380, 510, 640, 770 мм и более, что соответствует ½, 1, 1½, 2, 2½ кирпича и более.

Окна и витражи являются основными вертикальными конструкциями для обеспечения естественной освещенности помещений. Конструкции остекления являются, кроме того, важным элементом, влияющим как на внешний облик здания, так и на интерьер помещений. Для жилых зданий площадь окон должна быть в пределах от 1/8 до 1/5 от площади пола помещения.

Размеры окон унифицированы. Высоту окна обычно принимают на 1100-1300 мм меньше высоты этажа, а ширину одностворчатых – не менее 600 мм, двухстворчатых – 900, 1100, 1300 мм, трехстворчатых – 1600-1800 мм.

Двери – это подвижное ограждение в проеме стены или перегородки. Их расположение, количество и размер определяют с учетом числа людей, находящихся в помещениях, вида здания и др.

Двери подразделяют по числу полотен: однопольные, полуторапольные (с двумя полотнами различной ширины), двупольные; по характеру ограждения: глухие (ДГ); полуостекленные, остекленные (ДО). Для удобства эвакуации большинство дверей в гражданских зданиях открывается наружу, за исключением внутриквартирных и входных в квартиры.

Однопольные двери обычно принимают шириной 600, 700, 800, 900, 1100 мм, двупольные – 1200, 1400, 1800 мм. Высота дверей 2000, 2300 мм. Двери служебных и других специальных помещений, которые не являются эвакуационными (подвальные, шкафные) могут иметь высоту 1200, 1800 мм. Конструкции дверных полотен: щитовые,филенчатые (ДГ); обвязочные (ДО).

Перемычка – конструкция, перекрывающая проем сверху. Различают несущие перемычки, которые кроме собственного веса и массы вышерасположенной кладки несут нагрузку от перекрытия. Опираются несущие перемычки на простенки не менее чем на 250 мм. Перемычки, воспринимающие нагрузку только от собственной массы и вышерасположенной стены, называются ненесущие, они опираются на простенки не менее 120 мм (рис. 1).

Рис. 1. Сборные железобетонные перемычки:

а, б – брусковые (тип Б), в – плитные (тип БП), г – балочные (тип БУ)

Количество перемычек при толщине перегородки, стены:
