Вычерчивание плана перекрытий в гражданских зданиях.
Цель работы:
-формирование у студентов умения обобщать изученный материал, логического мышления при определении правильных решений;
-научить студентов самостоятельно работать со справочной учебной литературой;
-вычерчивание плана плит перекрытий и их выбор.
В результате выполнения практического задания студент должен знать:
-конструктивные решения сборных перекрытий;
-обеспечение пространственной жесткости зданий с несущими стенами.
уметь:
-вычертить перекрытия;
-составить спецификацию плит перекрытия.
Исходные данные:
1.Паспорт здания.
1.Практическая работа №1
2.Приложения 1 « Плиты шириной 1000 мм марки ПК.10»
3. Приложения 2 «Плиты шириной 1200 мм марки ПК.12»
4. Приложения 3 «Плиты шириной 1500 мм марки ПК.15»
5 Приложения 4 « Плиты шириной 1800 мм марки ПК.18»
Плиты шириной 1000 мм марки ПК.10 Приложение 1
| № | Марка | Длина (L), мм | Объем изделия, мм | Масса изделия, т | Марка бетона (класс) по Прочности |
| ПК 24.10-4,5 АтV | 0,52 | 0,720 | (В15) | ||
| - «- 6 АтV | |||||
| - «- 8 АтV | |||||
| ПК 27.10-8 АтV | 0,58 | 0,810 | |||
| ПК 30.10-8 АтV | 0,65 | 0,900 | |||
| ПК 36.10-8 АтV | 0,78 | 1,100 | |||
| ПК 42.10-8 АтV | 0,91 | 1,270 | |||
| ПК 43.10-8 АтV | 0,93 | 1,325 | |||
| ПК 45.10-8 АтV | 0,98 | 1,400 | |||
| ПК 48.10-8 АтV | 1,04 | 1,500 | |||
| ПК 51.10-12,5 АтV | 1,11 | 1,600 | (В20) | ||
| - «- 10 АтV | |||||
| - «- 8 АтV | 200 (В15) | ||||
| ПК 54.10-12,5 АтV | 1,17 | 1,700 | (В20) | ||
| - «- 10АтV | |||||
| - «- 8 АтV | 200 (В15) | ||||
| ПК 56.10-14 АтV | 1,23 | 1,775 | (В20) | ||
| - «- 10 АтV | |||||
| - «- 9 АтV | |||||
| ПК 57.10-12,5 АтV | 1,24 | 2,110 | (В20) | ||
| - «- 10 АтV | |||||
| - «- 8 АтV | 200(В15) | ||||
| ПК 58.10-12,5 АтV | 1,25 | 1,800 | (В20) | ||
| - «- 10 АтV | |||||
| - «- 8 АтV | |||||
| ПК 59.10-12,5 АтV | 1,28 | 1,850 | 300(В25) | ||
| - «- 10 АтV | (В20) | ||||
| - «- 8 АтV | |||||
| ПК 60.10-8 АтV | 1,3 | 1,875 | 200(В15) | ||
Плиты шириной 1200 мм марки ПК.12 Приложение 2
|
|
|
| № | Марка | Длина (L), мм | Объем изделия, мм | Масса изделия, т | Марка бетона (класс) по прочности | |
| ПК 24-12-8 АтV | 0,62 | 0,870 | (В15) | |||
| ПК 27-12-8 АтV | 0,69 | 1,025 | ||||
| ПК 30-12-8 АтV | 0,78 | 1,125 | ||||
| - «- 10 АтV | ||||||
| ПК 33-12-8 АтV | 0,86 | 1,200 | ||||
| ПК 36-12-8 АтV | 0,94 | 1,300 | ||||
| ПК 40-12-8 АтV | 1,05 | 1,450 | ||||
| ПК 42-12-8 АтV | 1,09 | 1,520 | ||||
| ПК 43-12-8 АтV | 1,12 | 1,575 | ||||
| ПК 45-12-8 АтV | 1,17 | 1,650 | ||||
| ПК 4812-8 АтV | 1,25 | 1,775 | ||||
| ПК 51-12-4 АтV | 1,33 | 1,945 | ||||
| - «- 6 АтV | ||||||
| - «- 8 АтV | ||||||
| ПК 54-12-8 АтV | 1,41 | 2,030 | ||||
| - «- 10 АтV | ||||||
| - «- 12,5 АтV | 250(В20) | |||||
| ПК 56-12-10 АтV | 1,48 | 2,100 | (В20) | |||
| - «- 14 АтV | ||||||
| - «- 6 АтV | ||||||
| ПК 57-12-4 АтV | 1,49 | 2,110 | (В15) | |||
| - «- 6 АтV | ||||||
| - «- 8 АтV | ||||||
| ПК 58-12-4 АтV | 1,51 | 2,150 | ||||
| - «- 6 АтV | ||||||
| - «- 8 АтV | ||||||
| ПК 59-12-4 АтV | 1,53 | 2,200 | (В15) | |||
| - «- 6 АтV | ||||||
| - «- 8 АтV | ||||||
| ПК 60-12-4 АтV | 1,56 | 2,230 | (В15) | |||
| - «- 6 АтV | ||||||
| - «- 8 АтV | ||||||
| ПК 63-12-4 АтV | 1,64 | 2,350 | (В15) | |||
| - «- 6 АтV | ||||||
| ПК 72-12-12,5 АтV | 1,88 | 2,350 | 300(В22,5) | |||
Плиты шириной 1490 мм марки ПК.15 Приложение3
|
|
|
| № | Марка | Длина (L), мм | Объем изделия, М3 | Масса изделия, Т | Марка бетона (класс) по прочности |
| ПК 24-15-8АтV | 0,780 | 1,150 | (В15) | ||
| ПК 27-15-8 АтV | 0,870 | 1,275 | |||
| ПК 30-15-8 АтV | 0,980 | 1,425 | |||
| ПК 33-15-8 АтV | 1,080 | 1,500 | |||
| ПК 35-15-8 АтV | 1,170 | 1,725 | |||
| ПК 40-15-8АтV | 1,310 | 1,900 | |||
| ПК 42-15-8 АтV | 1,370 | 2,000 | |||
| ПК 45-15-8 АтV | 1,460 | 2,070 | |||
| ПК 48-15-8АтV | 1,570 | 2,275 | |||
| ПК 51-15-4 АтV | 1,670 | 2,400 | |||
| - «- 6 АтV | |||||
| - «- 8,5АтV | 300(В22,5) | ||||
| - «- 10АтV | 200(В15) | ||||
| ПК 54-15-8 АтV | 1,760 | 2,580 | |||
| ПК 56-15-10АтV | 1,850 | 2,700 | (В20) | ||
| - «- 13АтV | |||||
| - «- 15АтV | |||||
| - «- 4АтV | |||||
| - «- 6АтV | |||||
| - «- 8 АтV | |||||
| ПК 58-15-4АтV | 1,890 | 2,750 | 250(В20) | ||
| - «- 6АтV | |||||
| - «- 8АтV | (В15) | ||||
| - «- 10АтV | |||||
| 12,5АтV | |||||
| ПК 59-15-12,5АтV | 1,920 | 2,800 | 250(В20) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV | |||||
| ПК 60-15-12,5АтV | 1,960 | 2,850 | 250(В20) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV | |||||
| ПК 63-15-12,5АтV | 2,060 | 2,980 | 300(В22,5) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV | |||||
| ПК 72-15-12,5АтV | 2,350 | 2,990 | 300(В22,5) | ||
| - «- 4АтV | 250(В20) | ||||
| - «- 8АтV | |||||
| - «- 6АтV | |||||
| - «- 10АтV | 400(В30) |
Плиты шириной 1790 мм марки ПК.18 Приложение 4
| № | Марка | Длина (L), мм | Объем изделия, мм | Масса изделия, т | Марка бетона (класс) по прочности |
| ПК 24-18-9АтV | 0,94 | 1,325 | (В15) | ||
| ПК 27-18-9 АтV | 1,04 | 1,475 | |||
| ПК 30-18-9 АтV | 1,17 | 1,650 | |||
| ПК 33-18-9 АтV | 1,29 | 1,800 | |||
| ПК 36-18-9 АтV | 1,41 | 1,975 | |||
| ПК 40-18-9АтV | 1,58 | 2,200 | |||
| ПК 42-18-9 АтV | 1,65 | 2,300 | |||
| ПК 45-18-9 АтV | 1,76 | 2,480 | |||
| ПК 48-18-9АтV | 1,88 | 2,625 | |||
| ПК 51-18-6 АтV | 2,00 | 2,700 | |||
| - «- 9 АтV | |||||
| - «- 10АтV | 300(В22,5) | ||||
| - «- 4АтV | 200(В15) | ||||
| ПК 54-18-8 АтV | 2,12 | 2,950 | |||
| ПК 56-18-10АтV | 2,22 | 3,080 | (В20) | ||
| - «- 13АтV | |||||
| - «- 15АтV | |||||
| - «- 4АтV | |||||
| - «- 6АтV | |||||
| - «- 8 АтV | |||||
| ПК 58-18-12,5АтV | 2,27 | 3,150 | 250(В20) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| 8АтV | |||||
| ПК 59-18-12,5АтV | 2,31 | 3,200 | 250(В20) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV | |||||
| ПК 60-18-12,5АтV | 2,35 | 3,280 | 250(В20) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV | |||||
| ПК 63-18-12,5АтV | 2,47 | 3,340 | 300(В22,5) | ||
| - «- 10АтV | |||||
| - «- 4АтV | (В15) | ||||
| - «- 6АтV | |||||
| - «- 8АтV |
Порядок выполнения практического задания:
1. Согласно плану типового (первого) этажа Практической работы №1, определить конструктивную схему здания.
2. Определить длину плит перекрытия
3. Рассчитать расстояния между самонесущими стенами
4. Определить, какое количество плит и какой ширины можно уложить между самонесущими стенами
5. Вычертить план перекрытия этажа
6. Указать анкеровку плит с наружными стенами и между собой
7. Составить спецификацию плит перекрытий
Многопустотные железобетонные плиты изготавливаются из бетона класса В15, В25, длиной 2,4-6,3м (с градацией 300 мм), шириной 1;1,2;1,5;1,8 м, толщиной 220 мм (Приложения №1,2,3,4).
Плиты укладывают на несущие стены по слою раствора. Концы уложенных плит опирают на кирпичные стены глубиной не менее 90-120 мм, на панельные стены на 50-70 мм. Концы плит на наружных стенах заанкеривают в кладку, а на внутренних стенах и прогонах скрепляют анкерами между собой (рисунок1). Цель анкеровки – создание связи перекрытия со стенами для придания им устойчивости и увеличения общей жесткости здания.

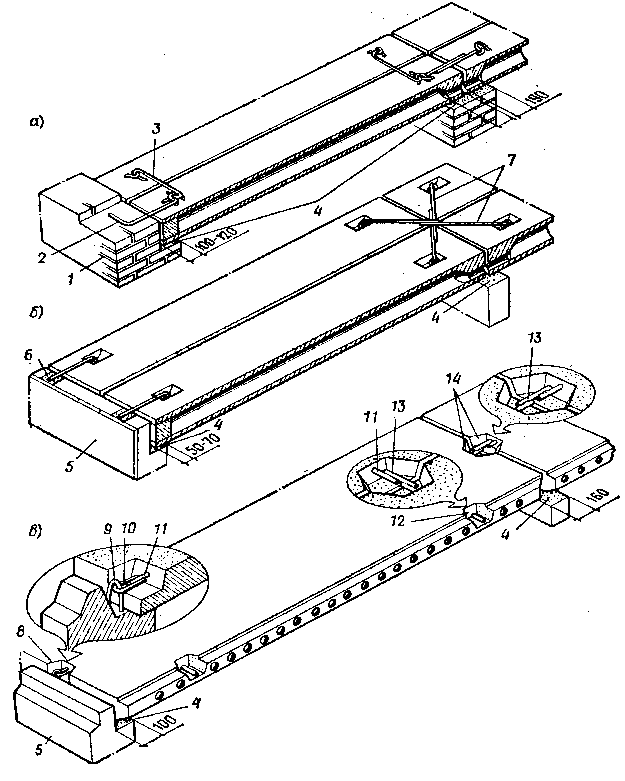

Рис. 1. Опирание сборных железобетонных плит
|
|
|
а – многопустотных на кирпичные стены; б – то же, на панельные стены; в – сплошных на панельные стены; 1 – наружная кирпичная стена; 2 – стальной анкер, заделывамый в стену; 3 – стальная накладка, связывающая смежные панели; 4 – растворная прослойка; 5 – наружная панельная стена; 6 – закладная деталь; 7 – связи, обеспечивающие анкеровку плит на внутренней стене; 8 – подрезка при сопряжении с наружной стеной; 9 – монтажная петля стеновой панели; 10 – П-образная стальная связь; 11 – выпуск арматуры; 12 – подрезка на боковых гранях панели; 13 – стержень, связывающий выпуски арматуры; 14 – подрезка при сопряжении внутренних стен
Пример:
Согласно плану этажа, здание бескаркасное, с поперечным расположением несущих стен. Плиты перекрытия опираются на поперечные наружные и внутренние стены. Принимаем длину плит перекрытия 3600 мм и 3000мм, равную размеру шага. Продольные стены являются самонесущими. Величина пролета 6600 мм, расстояние между самонесущими стенами
6600-200-190=6210, где
200мм и 190 мм – привязки наружных и внутренних стен соответственно. Используя Приложения № 1,2,3, принимаем
1 плиту по 1200 мм
2 плиты по 1000 мм
2 плиты по 1500 мм
Итого 6200 мм.
Вычерчиваем план перекрытия,
Выполняем анкеровку плит перекрытия между собой и с наружными стенами в соответствии с рисунком 1.
План первого этажа

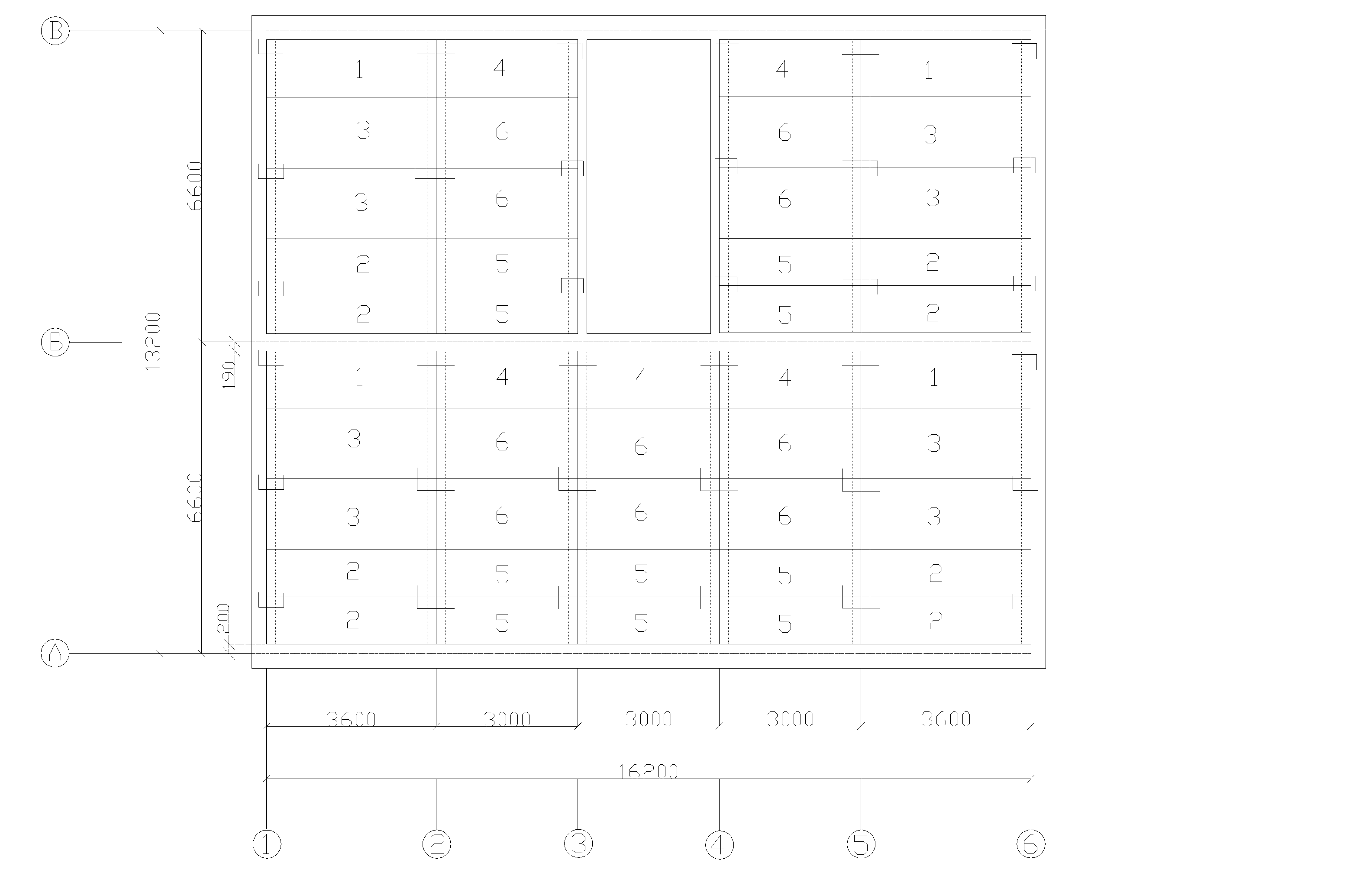

План плит перекрытия
