Базовые сетевые топологии


При создании сети, в которой используются только сетевые адаптеры без таких средств, как маршрутизаторы, концентраторы и т.п., может быть реализована одна из трех сетевых топологий: звездообразная, шинная или кольцевая. Звездообразная сеть (рис. 6.2) характеризуется наличием центрального узла коммутации — сетевого сервера, к которому (или через который) посылаются все сообщения. В этом случае на сетевой сервер, кроме основных функций, могут быть возложены дополнительные функции по согласованию скоростей работы станций и преобразованию протоколов обмена, это позволяет в рамках одной сети объединять разнотипные рабочие станции.

Наряду с определенными преимуществами, подобные локальные сети имеют и ряд недостатков. В частности, при подключении большого числа рабочих станций поддержание высокой скорости коммутации требует значительных аппаратных затрат. Кроме того, значительная функциональная нагрузка центрального узла определяет его сложность, что, естественно, сказывается на надежности.

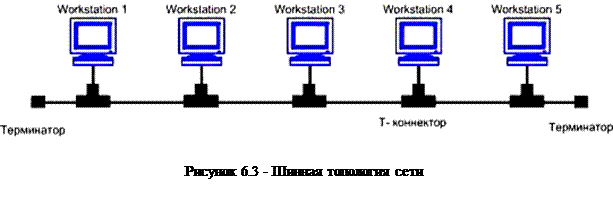

В сетях с шинной топологией (рис. 6.3) рабочие станции с помощью сетевых адаптеров подключаются к общей магистрали (шине), Аналогичным образом к общей магистрали подключаются и другие сетевые устройства.).




В процессе работы сети информация от передающей рабочей станции поступает на адаптеры всех рабочих станций, однако воспринимается только адаптером той рабочей станцией, которой она адресована.

Подобная линейная топология характеризуется простотой организации и возможностью подключения новых рабочих станций без использования дополнительного оборудования. Однако наличие общей передающей среды не позволяет абонентским системам одновременно передавать информацию.

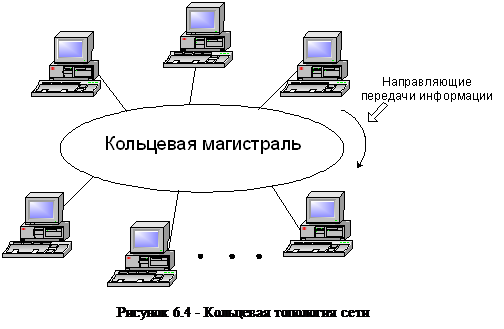

Кольцевая сеть (рис. 6.4) характеризуется наличием замкнутого однонаправленного канала передачи данных в виде кольца или петли. В этом случае информация передается последовательно между адаптерами рабочих станций до тех пор, пока не будет принята получателем и затем удалена из сети. Обычно за удаление информации из сети отвечает ее отправитель. Управление работой кольцевой сети может осуществляться централизовано с помощью специальной мониторной станции, либо децентрализовано за счет распределения функций управления между всеми рабочими станциями. Недостатком кольцевой топологии является то, что отказ одного звена кольца может вывести из строя всю локальную сеть. С целью повышения надежности кольцевых структур используют специальные безразрывные коммутаторы, позволяющие автоматически отключать неработающие компьютеры или отдельные сегменты сети.

На (рис. 6.5) представлена наиболее характерная структура кольцевой сети с использованием безразрывного коммутатора, выходные разъемы которого являются нормально замкнутыми, в результате чего образуется внутреннее кольцо передачи информации.

При подсоединении нового сегмента в коммутаторе размыкается соответствующий разъем, подключая рабочую станцию к кольцу. Соответственно, при отключении рабочей станции соответствующий разъем коммутатора замыкается. Это позволяет в любой момент отключить или подключить любую абонентскую систему без нарушения целостности кольца.
