Кадр 802.3/UC

Заголовок кадра 802.3/LLC является результатом объединения полей заголовков кадров, определенных в стандартах IEEE 802.3 и 802.2.

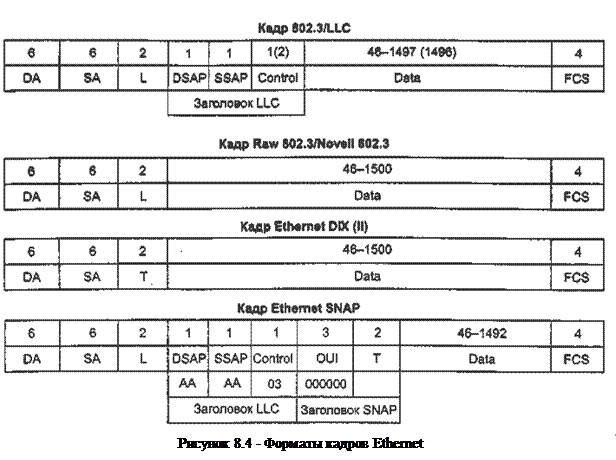

Стандарт 802.3 определяет восемь полей заголовка (поле преамбулы и начальный ограничитель кадра на рисунке не показаны).

Поле преамбулы (Preamble) состоит из семи синхронизирующих байт 10101010. При манчестерском кодировании эта комбинация представляется в физической среде периодическим волновым сигналом с частотой 5 МГц.

Начальный ограничитель кадра (Start-of-frame-delimiter, SFD) состоит из одного байта 10101011. Появление этой комбинации бит является указанием на то, что следующий байт — это первый байт заголовка кадра.

Адрес назначения (Destination Address, DA) может быть длиной 2 или 6 байт. На практике всегда используются адреса из 6 байт. Первый бит старшего байта адреса назначения является признаком того, является адрес индивидуальным или групповым. Если он равен 0, то адрес является индивидуальным (unicast), a если 1, то это групповой адрес (multicast).

Групповой адрес может предназначаться всем узлам сети или же определенной группе узлов сети. Если адрес состоит из всех единиц, то есть имеет шестнадцатеричное представление 0xFFFFFFFFFFFF, то он предназначается всем узлам сети и называется широковещательным адресом (broadcast). В остальных случаях групповой адрес связан только с теми узлами, которые сконфигурированы (например, вручную) как члены группы, номер которой указан в групповом адресе. Второй бит старшего байта адреса определяет способ назначения адреса — централизованный или локальный. Если этот бит равен 0 (что бывает почти всегда в стандартной аппаратуре Ethernet), то адрес назначен централизованно, с помощью комитета IEEE. Комитет IEEE распределяет между производителями оборудования так называемые организационно уникальные идентификаторы (Organizationally Unique Identifier, OUI). Этот идентификатор помещается в 3 старших байта адреса (например, идентификатор 000081 определяет компанию Bay Networks). За уникальность младших 3-х байт адреса отвечает производитель оборудования. Двадцать четыре бита, отводимые производителю для адресации интерфейсов его продукции, позволяют выпустить 16 миллионов интерфейсов под одним идентификатором организации. Уникальность централизованно распределяемых адресов распространяется на все основные технологии локальных сетей — Ethernet, Token Ring, FDD I и т. д.

Адрес источника (Source Address, SA) — это 2- или 6-байтовое поле, содержащее адрес узла — отправителя кадра. Первый бит адреса всегда имеет значение 0.

Длина (Length, L) — 2-байтовое поле, которое определяет длину поля данных в кадре.

Поле данных (Data) может содержать от 0 до 1500 байт. Но если длина поля меньше 46 байт, то используется следующее поле — поле заполнения, — чтобы дополнить кадр до минимально допустимого значения в 46 байт.

Поле заполнения (Padding) состоит из такого количества байт заполнителей, которое обеспечивает минимальную длину поля данных в 46 байт. Это обеспечивает корректную работу механизма обнаружения коллизий. Если длина поля данных достаточна, то поле заполнения в кадре не появляется.

Поле контрольной суммы (Frame Check Sequence, PCS) состоит из 4 байт, содержащих контрольную сумму. Это значение вычисляется по алгоритму CRC-32. После получения кадра рабочая станция выполняет собственное вычисление контрольной суммы для этого кадра, сравнивает полученное значение со значением поля контрольной суммы и, таким образом, определяет, не искажен ли полученный кадр.

Кадр 802.3 является кадром МАС-подуровня, поэтому в соответствии со стандартом 802.2 в его поле данных вкладывается кадр подуровня LLC с удаленными флагами начала и конца кадра. Формат кадра LLC был описан выше. Так как кадр LLC имеет заголовок длиной 3 (в режиме LLC1) или 4 байт (в режиме LLC2), то максимальный размер поля данных уменьшается до 1497 или 1496 байт.
