Возникновение коллизии

При описанном подходе возможна ситуация, когда две станции одновременно пытаются передать кадр данных по общей среде. Механизм прослушивания среды и пауза между кадрами не гарантируют от возникновения такой ситуации, когда две или более станции одновременно решают, что среда свободна, и начинают передавать свои кадры. Говорят, что при этом происходит коллизия (collision), так как содержимое обоих кадров сталкивается на общем кабеле и происходит искажение информации — методы кодирования, используемые в Ethernet, не позволяют выделять сигналы каждой станции из общего сигнала.

Коллизия — это нормальная ситуация в работе сетей Ethernet. В примере, изображенном (рис. 8.2), коллизию породила одновременная передача данных узлами 3 и 1. Для возникновения коллизии не обязательно, чтобы несколько станций начали передачу абсолютно одновременно, такая ситуация маловероятна. Гораздо вероятней, что коллизия возникает из-за того, что один узел начинает передачу раньше другого, но до второго узла сигналы первого просто не успевают дойти к тому времени, когда второй узел решает начать передачу своего кадра. То есть коллизии — это следствие распределенного характера сети.

Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется обнаружение коллизии (collision detection, CD). Для увеличения вероятности скорейшего обнаружения коллизии всеми станциями сети станция, которая обнаружила коллизию, прерывает передачу своего кадра (в произвольном месте, возможно, и не на границе байта) и усиливает ситуацию коллизии посылкой в сеть специальной последовательности из 32 бит, называемой jam-последовательностью.

После этого обнаружившая коллизию передающая станция обязана прекратить передачу и сделать паузу в течение короткого случайного интервала времени. Затем она может снова предпринять попытку захвата среды и передачи кадра. Случайная пауза выбирается по следующему алгоритму:

Пауза - L х (интервал отсрочки), где интервал отсрочки равен 512 битовым интервалам (в технологии Ethernet принято все интервалы измерять в битовых интервалах; битовый интервал обозначается как bt и соответствует времени между появлением двух последовательных бит данных на кабеле; для скорости 10 Мбит/с величина битового интервала равна 0,1 мкс или 100 не);

L представляет собой целое число, выбранное с равной вероятностью из диапазона [О, 2N], где N — номер повторной попытки передачи данного кадра: 1,2,..., 10.

После 10-й попытки интервал, из которого выбирается пауза, не увеличивается. Таким образом, случайная пауза может принимать значения от 0 до 52,4 мс.

Если 16 последовательных попыток передачи кадра вызывают коллизию, то передатчик должен прекратить попытки и отбросить этот кадр.

Из описания метода доступа видно, что он носит вероятностный характер, и вероятность успешного получения в свое распоряжение общей среды зависит от загруженности сети, то есть от интенсивности возникновения в станциях потребности в передаче кадров. При разработке этого метода в конце 70-х годов предполагалось, что скорость передачи данных в 10 Мбит/с очень высока по сравнению с потребностями компьютеров во взаимном обмене данными, поэтому загрузка сети будет всегда небольшой. Это предположение остается иногда справедливым и по сей день, однако уже появились приложения, работающие в реальном масштабе времени с мультимедийной информацией, которые очень загружают сегменты Ethernet. При этом коллизии возникают гораздо чаще. При значительной интенсивности коллизий полезная пропускная способность сети Ethernet резко падает, так как сеть почти постоянно занята повторными попытками передача кадров. Для уменьшения интенсивности возникновения коллизий нужно либо уменьшить трафик, сократив, например, количество узлов в сегменте или заменив приложения, либо повысить скорость протокола, например перейти на Fast Ethernet.

Следует отметить, что метод доступа CSMA/CD вообще не гарантирует станции, что она когда-либо сможет получить доступ к среде. Конечно, при небольшой загрузке сети вероятность такого события невелика, но при коэффициенте использования сети, приближающемся к 1, такое событие становится очень вероятным. Этот недостаток метода случайного доступа — плата за его чрезвычайную простоту, которая сделала технологию Ethernet самой недорогой. Другие методы доступа — маркерный доступ сетей Token Ring и FDDI, метод Demand Priority сетей 100VG-AnyLAN — свободны от этого недостатка.

Четкое распознавание коллизий всеми станциями сети является необходимым условием корректной работы сети Ethernet. Если какая-либо передающая станция не распознает коллизию и решит, что кадр данных ею передан верно, то этот кадр данных будет утерян. Из-за наложения сигналов при коллизии информация кадра исказится, и он будет отбракован принимающей станцией (возможно, из-за несовпадения контрольной суммы). Скорее всего, искаженная информация будет повторно передана каким-либо протоколом верхнего уровня, например транспортным или прикладным, работающим с установлением соединения. Но повторная передача сообщения протоколами верхних уровней произойдет через значительно более длительный интервал времени (иногда даже через несколько секунд) по сравнению с микросекундными интервалами, которыми оперирует протокол Ethernet. Поэтому если коллизии не будут надежно распознаваться узлами сети Ethernet, то это приведет к заметному снижению полезной пропускной способности данной сети.

Для надежного распознавания коллизий должно выполняться следующее соотношение:

Tmin>PDV,

где Tmin — время передачи кадра минимальной длины,

PDV — время, за которое сигнал коллизии успевает распространиться до самого дальнего узла сети. Так как в худшем случае сигнал должен пройти дважды между наиболее удаленными друг от друга станциями сети (в одну сторону проходит неискаженный сигнал, а на обратном пути распространяется уже искаженный коллизией сигнал), то это время называется временем двойного оборота (Path Delay Value, PDV).

При выполнении этого условия передающая станция должна успевать обнаружить коллизию, которую вызвал переданный ее кадр, еще до того, как она закончит передачу этого кадра.

Очевидно, что выполнение этого условия зависит, с одной стороны, от длины минимального кадра и пропускной способности сети, а с другой стороны, от длины кабельной системы сети и скорости распространения сигнала в кабеле (для разных типов кабеля эта скорость несколько отличается).

Все параметры протокола Ethernet подобраны таким образом, чтобы при нормальной работе узлов сети коллизии всегда четко распознавались. При выборе параметров, конечно, учитывалось и приведенное выше соотношение, связывающее между собой минимальную длину кадра и максимальное расстояние между станциями в сегменте сети.

В стандарте Ethernet принято, что минимальная длина поля данных кадра составляет 46 байт (что вместе со служебными полями дает минимальную длину кадра 64 байт, а вместе с преамбулой — 72 байт или 576 бит). Отсюда может быть определено ограничение на расстояние между станциями.

Итак, в 10-мегабитном Ethernet время передачи кадра минимальной длины равно 575 битовых интервалов, следовательно, время двойного оборота должно быть меньше 57,5 мкс. Расстояние, которое сигнал может пройти за это время, зависит от типа кабеля и для толстого коаксиального кабеля равно примерно 13 280 м. Учитывая, что за это время сигнал должен пройти по линии связи дважды, расстояние между двумя узлами не должно быть больше 6 635 м. В стандарте величина этого расстояния выбрана существенно меньше, с учетом других, более строгих ограничений.

Одно из таких ограничений связано с предельно допустимым затуханием сигнала. Для обеспечения необходимой мощности сигнала при его прохождении между наиболее удаленными друг от друга станциями сегмента кабеля максимальная длина непрерывного сегмента толстого коаксиального кабеля с учетом вносимого им затухания выбрана в 500 м. Очевидно, что на кабеле в 500 м условия распознавания коллизий будут выполняться с большим запасом для кадров любой стандартной длины, в том числе и 72 байт (время двойного оборота по кабелю 500 м составляет всего 43,3 битовых интервала). Поэтому минимальная длина кадра могла бы быть установлена еще меньше. Однако разработчики технологии не стали уменьшать минимальную длину кадра, имея в виду многосегментные сети, которые строятся из нескольких сегментов, соединенных повторителями.

Повторители увеличивают мощность передаваемых с сегмента на сегмент сигналов, в результате затухание сигналов уменьшается и можно использовать сеть гораздо большей длины, состоящую из нескольких сегментов. В коаксиальных реализациях Ethernet разработчики ограничили максимальное количество сегментов в сети пятью, что в свою очередь ограничивает общую длину сети 2500 метрами. Даже в такой многосегментной сети условие обнаружения коллизий по-прежнему выполняется с большим запасом (сравним полученное из условия допустимого затухания расстояние в 2500 м с вычисленным выше максимально возможным по времени распространения сигнала расстоянием 6635 м). Однако в действительности временной запас является существенно меньше, поскольку в многосегментных сетях сами повторители вносят в распространение сигнала дополнительную задержку в несколько десятков битовых интервалов. Естественно, небольшой запас был сделан также для компенсации отклонений параметров кабеля и повторителей.

В результате учета всех этих и некоторых других факторов было тщательно подобрано соотношение между минимальной длиной кадра и максимально возможным расстоянием между станциями сети, которое обеспечивает надежное распознавание коллизий. Это расстояние называют также максимальным диаметром сети.

С увеличением скорости передачи кадров, что имеет место в новых стандартах, базирующихся на том же методе доступа CSMA/CD, например Fast Ethernet, максимальное расстояние между станциями сети уменьшается пропорционально увеличению скорости передачи. В стандарте Fast Ethernet оно составляет около 210 м, а в стандарте Gigabit Ethernet оно было бы ограничено 25 метрами, если бы разработчики стандарта не предприняли некоторых мер по увеличению минимального размера пакета.

В табл.8.1 приведены значения основных параметров процедуры передачи кадра стандарта 802.3, которые не зависят от реализации физической среды.

Таблица 8.1 – Параметры показателей

Параметры Значения
Битовая скорость 10 Мбит/с
Интервал отсрочки 512 битовых интервала
Межкадровый интервал (IPG) 9,6 мкс
Максимальное число попыток передачи
Максимальное число возрастания диапазона паузы
Длина jam-последовательности 32 бита
Максимальная длина кадра (без преамбулы) 1518 байт
Минимальная длина кадра (без преамбулы) 64 байт (512 бит)
Длина преамбулы 64бит
Минимальная длина случайной паузы после коллизии 0 битовых интервалов
Максимальная длина случайной паузы после коллизии 524000 битовых интервала
Максимальное расстояние между станциями сети 2500м
Максимальное число станций в сети

Важно отметить, что каждый вариант физической среды технологии Ethernet добавляет к этим ограничениям свои, часто более строгие ограничения, которые также должны выполняться и которые будут рассмотрены ниже.

Количество обрабатываемых кадров Ethernet в секунду часто указывается производителями мостов/коммутаторов и маршрутизаторов как основная характеристика производительности этих устройств. В свою очередь, интересно знать чистую максимальную пропускную способность сегмента Ethernet в кадрах в секунду в идеальном случае, когда в сети нет коллизий и нет дополнительных задержек, вносимых мостами и маршрутизаторами. Такой показатель помогает оценить требования к производительности коммуникационных устройств, так как в каждый порт устройства не может поступать больше кадров в единицу времени, чем позволяет это сделать соответствующий протокол.

Для коммуникационного оборудования наиболее тяжелым режимом является обработка кадров минимальной длины. Это объясняется тем, что на обработку каждого кадра мост, коммутатор или маршрутизатор тратит примерно одно и то же время, связанное с просмотром таблицы продвижения пакета, формированием нового кадра (для маршрутизатора) и т. п. А количество кадров минимальной длины, поступающих на устройство в единицу времени, естественно больше, чем кадров любой другой длины. Другая характеристика производительности коммуникационного оборудования — бит в секунду — используется реже, так как она не говорит о том, какого размера кадры при этом обрабатывало устройство, а на кадрах максимального размера достичь высокой производительности, измеряемой в битах в секунду гораздо легче.

Используя параметры, приведенные (табл. 8.1), рассчитаем максимальную производительность сегмента Ethernet в таких единицах, как число переданных кадров (пакетов) минимальной длины в секунду

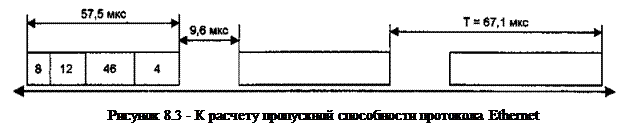

Для расчета максимального количества кадров минимальной длины, проходящих по сегменту Ethernet, заметим, что размер кадра минимальной длины вместе с преамбулой составляет 72 байт или 576 бит (рис.8.3), поэтому на его передачу затрачивается 57,5 мкс. Прибавив межкадровый интервал в 9,6 мкс, получаем, что период следования кадров минимальной длины составляет 67,1 мкс. Отсюда максимально возможная пропускная способность сегмента Ethernet составляет 14 880 кадр/с.

Естественно, что наличие в сегменте нескольких узлов снижает эту величину за счет ожидания доступа к среде, а также за счет коллизий, приводящих к необходимости повторной передачи кадров.

Кадры максимальной длины технологии Ethernet имеют поле длины 1500 байт, что вместе со служебной информацией дает 1518 байт, а с преамбулой составляет 1526 байт или 12 208 бит. Максимально возможная пропускная способность сегмента Ethernet для кадров максимальной длины составляет 813 кадр/с. Очевидно, что при работе с большими кадрами нагрузка на мосты, коммутаторы и маршрутизаторы довольно ощутимо снижается.

Теперь рассчитаем, какой максимальной полезной пропускной способностью в бит в секунду обладают сегменты Ethernet при использовании кадров разного размера.

Под полезной пропускной способностью протокола понимается скорость передачи пользовательских данных, которые переносятся полем данных кадра. Эта пропускная способность всегда меньше номинальной битовой скорости протокола Ethernet за счет нескольких факторов:

- служебной информации кадра;

- межкадровых интервалов (IPG);

- ожидания доступа к среде.

Для кадров минимальной длины полезная пропускная способность равна:

С„ - 14880 х 46 х 8 - 5,48 Мбит/с.

Это намного меньше 10 Мбит/с, но следует учесть, что кадры минимальной длины используются в основном для передачи квитанций, так что к передаче собственно данных файлов эта скорость отношения не имеет.

Для кадров максимальной длины полезная пропускная способность равна:

С„ - 813 х 1500 х 8 = 9,76 Мбит/с,

что весьма близко к номинальной скорости протокола.

Еще раз подчеркнем, что такой скорости можно достигнуть только в том случае, когда двум взаимодействующим узлам в сети Ethernet другие узлы не мешают, что бывает крайне редко.

При использовании кадров среднего размера с полем данных в 512 байт пропускная способность сети составит 9,29 Мбит/с, что тоже достаточно близко к предельной пропускной способности в 10 Мбит/с.

При отсутствии коллизий и ожидания доступа коэффициент использования сети зависит от размера поля данных кадра и имеет максимальное значение 0,976 при передаче кадров максимальной длины. Очевидно, что в реальной сети Ethernet среднее значение коэффициента использования сети может значительно отличаться от этой величины. Более сложные случаи определения пропускной способности сети с учетом ожидания доступа и отработки коллизий будут рассмотрены ниже.
