Требования к размерам отверстий в ограждении движущихся частей механизмов в зависимости от расстояния между ограждением и движущимися частями

┌───────────────┬──────────────────────────────────────────────────────┐

│ Размер │ Расстояние безопасности, мм │

│ отверстия, мм │ │

│ ├──────────────────────────────────────────────────────┤

│ │ Форма отверстия │

│ ├─────────────────┬──────────────────┬─────────────────┤

│ │ Прямоугольник │ Квадрат │ Круг │

│ │ (щель) │ │ │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│е <=4 │>=2 │>=2 │>=2 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│4<е<=6 │>=10 │>=5 │>=5 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│6<е<=8 │>=20 │>=15 │>=15 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│8<е<=10 │>=80 │>=25 │>=20 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│10<е<=12 │>=100 │>=80 │>=80 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│12<е<=20 │>=120 │>=120 │>=120 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│20 < е <= 30 │>=850* │>=120 │>=120 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│30 < е <= 40 │>=850 │>=200 │>=200 │

├───────────────┼─────────────────┼──────────────────┼─────────────────┤

│40 < е <= 120 │>=850 │>=850 │>=850 │

└───────────────┴─────────────────┴──────────────────┴─────────────────┘

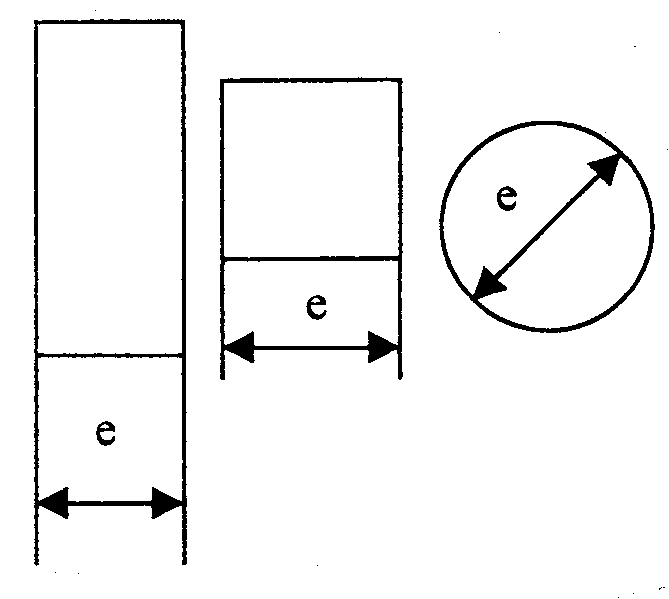

"Формы и размеры отверстия"

Размеры, приведенные в таблице, соответствуют:

- ГОСТ Р 51336-99 "Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону"

- стандарту EN294: 1992 "Безопасность механизмов - Зазоры безопасности, не позволяющие дотянуться до опасных участков"

──────────────────────────────

* Если длина прямоугольника <= 65 мм, большой палец будет действовать как стопор и расстояние безопасности можно уменьшить до 200 мм

Приложение 11
