Системы соответствия цветов

Для упрощения процедуры идентификации цвета ведущими фирмами, специализирующимися в области полиграфии и производстве красителей, были созданы

системы соответствия цветов.

Система соответствия цветов включает в себя набор следующих основных компонентов:

Эталонные таблицы (атласы или каталоги) цветов, содержащихся в одноименных палитрах.

Электронные палитры (или просто палитры).

Специальные программные и аппаратные средства для калибровки устройств вывода.

Назначение эталона

Эталонные таблицы предоставляют собой набор цветов (образцов), которые мо­гут быть адекватным образом отображены в процессе печати на соответствующей им бумаге.

Изготовление эталона тщательно контролируется с целью минимизации вариа­ций цветов. Каждому цвету присваивается свое уникальное имя и указывается тип пигмента или состав смеси из различных пигментов, необходимых для его реали­зации. Указывается также идентифицированный с данным пигментом тип бума­ги. В дополнение к этой таблице, используемой как справочник, пользователь по­лучает образцы цветов, которые можно вырезать и прикрепить к изображению. Благодаря этим образцам система обеспечивает точный визуальный контроль со­ответствия того, что мы видим на экране, с тем, что мы получим на печати. Типич­ными примерами атласов цветов (или, как их еще называют, цветовых образцов) являются каталоги фирм TRUMATCH и Pantone, известные под названиями Colorfinder и Process Color Guide (рис. 5.31).

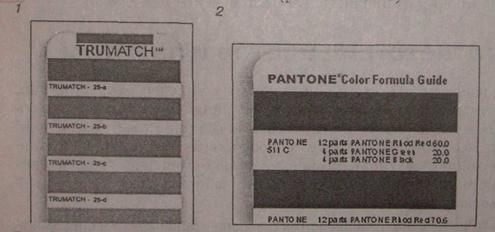

Рис. 5.31. Примеры оформления эталонных образцов цветов фирм TRUMATCH и Pantone

Вы можете выбрать из них нужные вам цвета, затем определить соответствующее им процентное содержание каждого из компонентов CMYK-модели и быть уве­ренными, что они точно отобразятся при печати (даже если цвет на экране не соот­ветствует цвету выбранного вами образца).

Каждая из рассмотренных систем соответствия цветов имеет два варианта атласов образцов с одними и теми же CMYK-цветами, напечатанными на мелованной и не­мелованной бумаге.

Реальность такова, что цвет, напечатанный на немелованной бумаге, выглядит бо­лее темным и приглушенным по сравнению с аналогичным цветом, напечатанным на мелованной бумаге. Поэтому если вы собираетесь использовать при печати оба вида бумаги, вам понадобятся два каталога цветовых образцов.

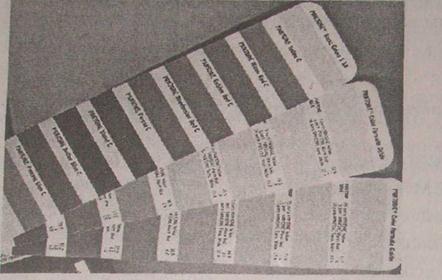

Рис. 5.32. Справочники с цветовыми образцами фирмы Pantone.

Итак, можно выбрать цвет в изображении и визуально сопоставить его с образцом, взятым из эталонной таблицы (рис. 5.33).

Рис. 5.33. Примеры задания цвета изображения с использованием системы Pantone.

В современных программах графики, таких как программа CorelDRAW, электрон­ные палитры систем соответствия цветов поставляются вместе с высококачествен­ными копиями цветных каталогов.

Кодирование цвета. Палитра

Для того чтобы компьютер имел возможность работать с цветными изображениями, не­обходимо представлять цвета в виде чисел — кодировать цвет. Способ кодирования зависит от цветовой модели и формата числовых данных в компьютере.

Для модели RGB любой из компонентов может быть представлен числами, ограничен­ными определенным диапазоном — например, дробными числами от 0 до 1, или целыми числами от 0 до какого-либо максимального значения. В настоящее время довольно распро­странен формат True Color, в котором каждый компонент представлен в виде банта, что да­ет 256 градаций для любого компонента: R - 0... 255, G = 0... 255, В = 0... 255. Количество цветов составляет 256x256x256 = 16.7 млн. (2²⁴).

Такой способ кодирования цветов можно назвать компонентным. В компьютере коды изображений True Color представлены в виде троек байтов или упаковываются в длинное целое (четырехбайтовое) — 32 бита (так, например, сделано в API Windows):

С = 00000000 bbbbbbbb gggggggg rrrrrrrr.

При работе с изображениями в системах КГ часто приходится искать компромисс между качеством изображения (требуется как можно больше цветов) и ресурсами, необходимыми для хранения и воспроизведения изображения. Ресурсы исчисляются, например, объемом памяти (нужно уменьшать количество бит на пиксел).

Кроме того, некоторые изображения сами по себе могут использовать ограниченное коли­чество цветов. Например, для черчения может быть достаточно двух цветов, для фото человеческого лица важны оттенки красного, розового, желтого, пурпурного, зеленого; а для неба — оттенки голубого и серого. В таких случаях использование полноцветного кодирования цвета является избыточным.

При ограничении количества цветов используют палитру, представляющую набор цве­тов, важных для данного изображения. Палитру можно воспринимать как таблицу цветов. Палитра устанавливает взаимосвязь между кодом цвета и его компонентами в выбранной цветовой модели.

Недостатком такой палитры можно считать отсутствие оранжевого цвета — этот цвет является одним из семи основных цветов радуги. Существуют также другие стандартные палитры, например, 256-цветная для VGA. Компьютерные видеосистемы обычно предос­тавляют возможность программисту установить собственную палитру.

Каждый цвет изображения, используя палитру, кодируется индексом, которой будет оп­ределять номер строки в таблице палитры. Вот почему такой способ кодирования цвета на­зывается индексным.
