Глава 5. Основы программирования в MathCAD

Система MathCAD обладает мощнейшим математическим инструментарием, позволяющим охватить достаточно большой круг различных задач. Вместе с тем в практике встречаются задачи, решение которых требует использования специальных методов, не реализованных в MathCAD в виде стандартных функций и команд. Для решения таких задач MathCAD предоставляет определенный инструментарий создания программных модулей, включенных в панель Programming (Программирование) (рис. 34).

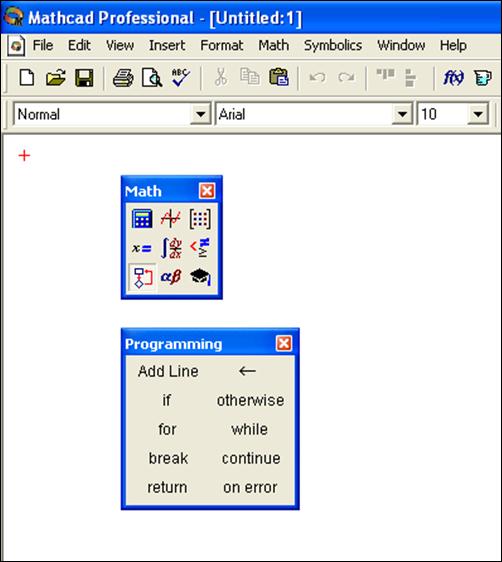

Рис. 34. Панель Programming

Набор инструкций для создания программных модулей содержит следующие элементы:

Add Line – создает и при необходимости удлиняет утолщенную вертикальную линию, справа от которой в местах ввода производится запись программного блока;

← – символ локального (т.е. действителен только в рамках программного модуля) присваивания;

if – условная инструкция;

otherwise – инструкция иного выбора (обычно применяется с if);

for – инструкция задания цикла с фиксированным числом повторений;

while – инструкция задания цикла, действующего до тех пор, пока выполняется некоторое условие;

break – инструкция прерывания;

continue – инструкция продолжения;

return – инструкция возврата;

on error – инструкция обработки ошибок.

Рассмотрим данные инструкции.
