Видоискатель

Видоискатель - элемент фотоаппарата, показывающий границы будущего снимка, резкость и параметры съёмки. Для правильного определения границ кадра необходимо, чтобы угловое поле зрения видоискателя соответствовало угловому полю зрения съемочного объектива, а оптическая ось видоискателя совпадала с оптической осью съемочного объектива. Казалось бы, какая существенная разница может быть между видоискателями, но видоискатель хоть и косвенно, но влияет на качество снимка. Рассмотрим типы видоискателей, существует 3 основных типа видоискателей.

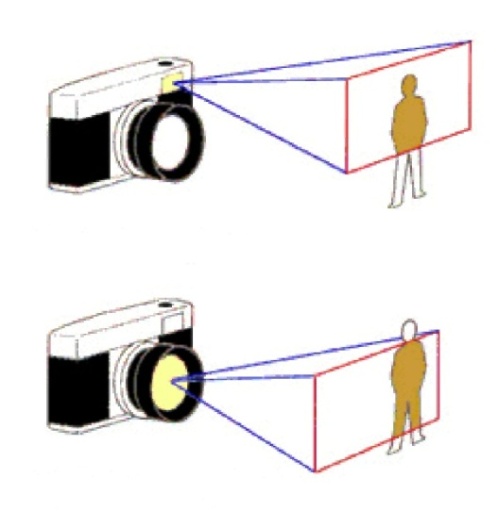

1) Оптический параллаксный - представляет собой оптическую систему, отдельную от объектива. Это, грубо говоря, сквозное отверстие в корпусе камеры. Достоинства оптического видоискателя — высокая четкость изображения и отсутствие в его конструкции узлов, потребляющих электроэнергию. Недостатки — нестрогое соответствие видимого изображения и реальных границ кадра. Из-за несовпадения оптической оси видоискателя с оптической осью объектива возникает параллакс. Чем больше фокусное расстояние объектива и, соответственно, меньше угол зрения, тем больше параллактическая ошибка. Такие видоискатели достаточно редки, применяются как правило в дорогих компактных камерах как например Canon G1.

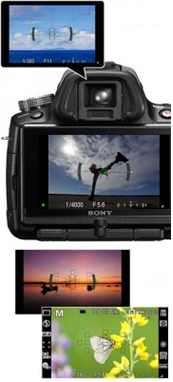

2) Электронный видоискатель - показывают изображение с основного сенсора на основной дисплее или маленький дисплей в окуляре. В электронных видоискателях отображается дополнительная информация о настройках фокусного расстояния, выдержка, состояние вспышки и др. Электронные видоискатели показывают в точности то изображение, что создаётся на матрице цифрового аппарата. Параллакс отсутствует. Но для получения изображения с матрицы она должна быть непрерывно включена. Это приводит к её нагреву и увеличению шума, тем самым снижается качество снимка. Электронные видоискатели вносят запаздывание изображения. Спортивная съёмка, съёмка детей и животных оказывается чрезвычайно сложным занятием, при съёмке в условиях яркого внешнего освещения чрезвычайно сложно рассмотреть изображение на экране. Таки типы видоискателя используются в компактных камерах. Достоинства электронного видоискателя: достаточно точное соответствие границ видимой области и получаемого изображения независимо от расстояния до объекта съемки, возможность вывода различной служебной информации (параметров экспозиции, режимов и даже гистограммы), одинаково хорошая видимость независимо от внешних условий освещенности. Недостатки: электронный видоискатель потребляет электроэнергию (правда встроенный в окуляр, меньше, чем большой дисплей камеры) и по четкости изображения уступает оптическому.

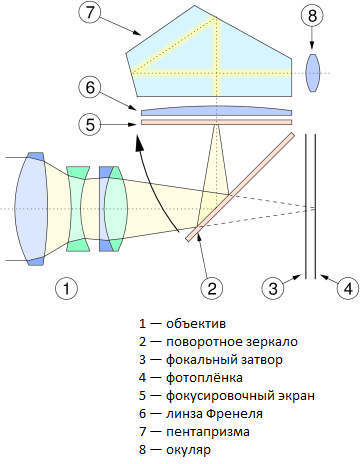

3) Зеркальный - видоискатель (Оптический без параллаксный) - представляет собой шарнирное зеркало, которое во время наводки на резкость отражает поступающий в объектив свет на фокусировочный экран. В зеркальных фотоа ппаратах фокусировочный экран наблюдается через пентапризму. Благодаря этому фотограф видит прямое, неперевёрнутое изображение, формируемое объективом в точности так, как оно будет зафиксировано без параллакса (поле зрения яркость и равномерность изображения). Такие видоискатели применяются в зеркальных фотоаппаратах. Именно поэтому они и называются ЗЕРКАЛЬНЫМИ (SLR — Single Lens Reflex).

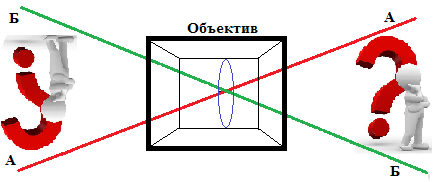

Почему изображение перевернуто? Если представить прохождение света через объектив в виде векторной схемы, то станет понятно.

В большинстве зеркальных фотоаппаратах используется шарнирное зеркало, которое во время наводки отражает до 100% (реже полупрозрачное зеркало которое не поднимается, а пропускает часть света на матрицу) поступающего в объектив света в глаз фотографа. Когда фотограф нажмет клавишу затвора, зеркало поднимается (отсюда и возникает механический звук во время съемки) сойдя с пути светового потока, на время, зачерняя видоискатель, но в то же время, не препятствуя попаданию всего света на сенсор. После съемки зеркало возвращается обратно, и фотограф может продолжать составлять композицию для следующего кадра. При маленьких выдержках фотограф буквально даже не успеет моргнуть во время за чернения видоискателя - настолько быстро движется зеркало. Однако такая система механически более сложна, а, следовательно, более дорога, нежели в других типах видоискателей. В некоторых зеркальных камерах используется неподвижное зеркало со свет делителем. При использовании свет делителя (также он называется пленочным зеркалом), 90% света проходит через наклоненное под углом зеркало на сенсор, а 10% отражается под углом 90 градусов и через пента призму попадает в глаз фотографа. Такую систему легко вычислить если посмотреть в окуляр выключенной камеры, как правило, изображение будет затемнено, а у классической компоновки изображение будет естественным. Преимущество такой системы заключается в неподвижности зеркала (уменьшении вибрации) и отсутствии движущихся частей. Таким образом, светоделитель является более надежной системой. Но опять же, главным его недостатком является низкая эффективность при съемке в помещениях и в темноте: слишком мало света попадает в глаз фотографа, подчас такого света бывает недостаточно для выбора нужной композиции и фокуса.

Многие начинающие фотографы предпочитают использовать в качестве видоискателя встроенный дисплей камеры. Такой подход предоставляет значительно большую свободу при выборе точки съемки. Дисплей позволяет точно видеть, что попадет в кадр, а кроме того, на его экран можно выводить композиционную сетку и различную служебную информацию. Такая система в зеркальных камерах называется Live View. Серьезным недостатком используемых в современных камерах ЖК-дисплеев является сильная зависимость качества изображения от внешнего освещения. Не стоит также забывать и о том, что постоянно работающий дисплей потребляет много электроэнергии, вследствие чего уменьшается время автономной работы камеры. Кроме того, при использовании в зеркальном фотоаппарате дисплея в качестве видоискателя очень сильно уменьшается скорость её работы.
