By Roman

Размышляя над темой, долго не мог понять, что может стать её логическим стержнем. Ответ нашёлся в самом вопросе, -“стержень”, тот самый стержень, который является в механике осью вращения, соединительным стержнем в конструкциях шарниров и механизмов.

На первый взгляд, показываю пустяковые вещи, можно сказать, из разряда маленьких хитростей. Не обманывайтесь. Маленькие, не маленькие, а без них в кукольном деле далеко не уедешь, по себе знаю. Молодой и нахальный слышу совет бывалого старика и думаю, а что тут хитрого, я и сам бы до этого додумался, и что он старый лезет куда его не просят. Если вы сегодня так же обо мне подумаете, мне будет приятно с вами улыбнуться.

Красивые и непонятные слова, “конструктор театральных кукол”! Что это такое в театре, чем же он занимается? Сразу и не объяснишь. Начнём с мелочи, с простенького подвижного соединения двух элементов куклы.

Даже простая конструкция плоской куклы из бумаги, а они используются не только в работе с детьми, может озадачить новичка в этом деле. Как сделать соединение деталей легко подвижными?

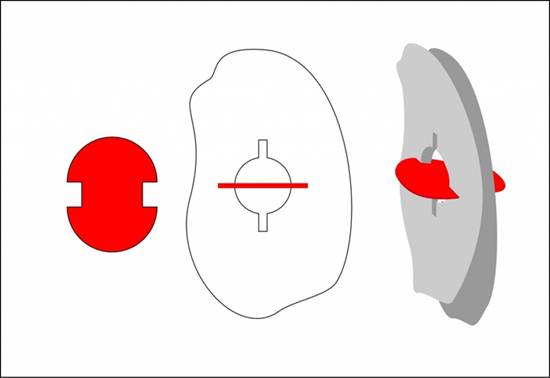

Не удивляйтесь, но этот тип соединения, что вы видете на моём рисунке, я обнаружил в патентной библиотеке. Американцы умудряются стричь деньги с чего угодно. Картонные детали плоской куклы-марионетки вырубаются на станках, к ним прилагаются “оси” шарниров, для сборки в домашних условиях (игрушка “сделай сам”).

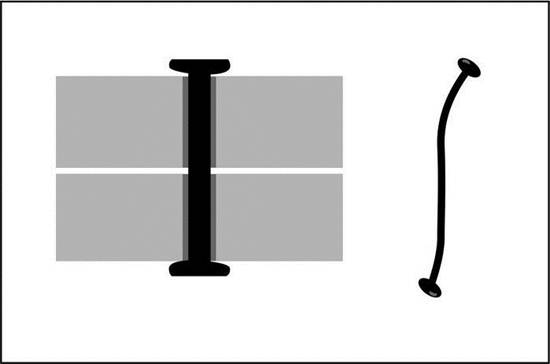

Иногда, для подвижного скрепления двух листов достаточно толстой лески с оплавленными и приплюснутыми концами (свеча, паяльник). А для более серьёзных деталей из фанеры или дерева, сгодится прочный пластмассовый стержень. Концы оплавляются паяльником.

Плоские подвижные куклы могут быть очень эффектными, если уделить внимание их декорированию (роспись, фактура, коллаж). Бумага, не самый лучший материал, попробуйте тонкие деревянные или пенопластовые пластины, кожу или что-то другое. Однажды я использовал для изготовления шарниров пластмассовые счётные палочки и кнопки с большими цветными шляпками. Палочку обрезал в размер, а кнопки вбивал в отверстия этих палочек.

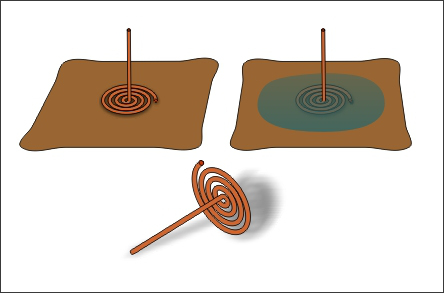

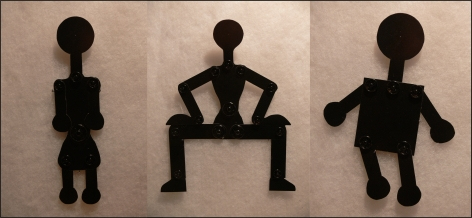

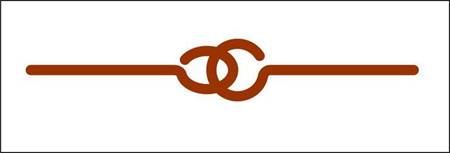

Шарниры из медной пружинистой спиральки для кукол-перекладок мультипликации.
Вторая деталь накалывается своим отверстием на установленную ось первой детали, после чего ось скручивается. Напомню, на ватман наклеивается «БФ» ом пищевая тонкая фольга и чёрная бумага. Куклы рисуются и расписываются на белом ватмане. Фольга не даёт бумаге коробиться под акварелью, а чёрная бумага с изнанки предотвращает отблеск фольги на стекле съёмочного стола. Потом детальки вырезаются для соединения их шарнирами в куклу-перекладку, но не все. Часть деталей раскладывается на съёмочном столе для свободной их перекладки с места на место при покадровой съёмке. Сразу скажу, большинство кукол не плоские бумажки, а полуобъёмные зделия из акрила или дерева.

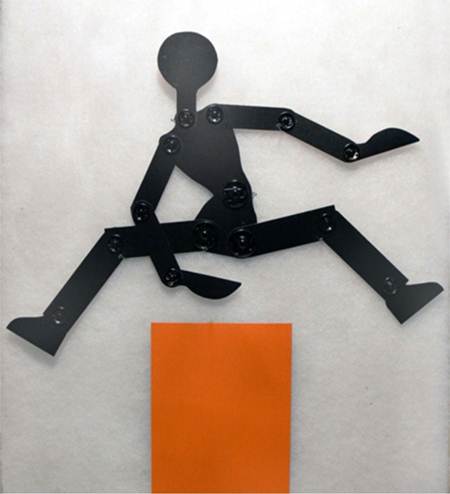

Не пренебрегайте и обычными пуговицами, даже портновскими кнопками, для получения шарнирного соединения. Пуговицы бывают очень декоративны: деревянные, металлические, цилиндрическими. Само-сабой, применяются промышленные клёпки для одежды, люверсы и пр.

Количество шарниров не обязательно равно количеству суставов человека.

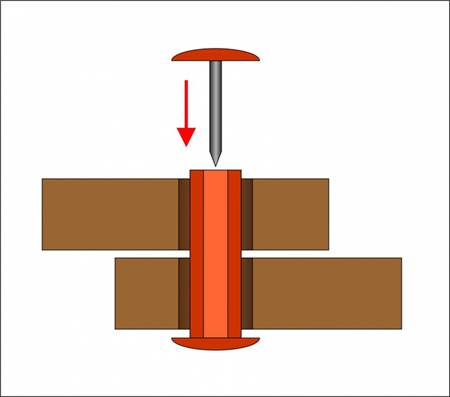

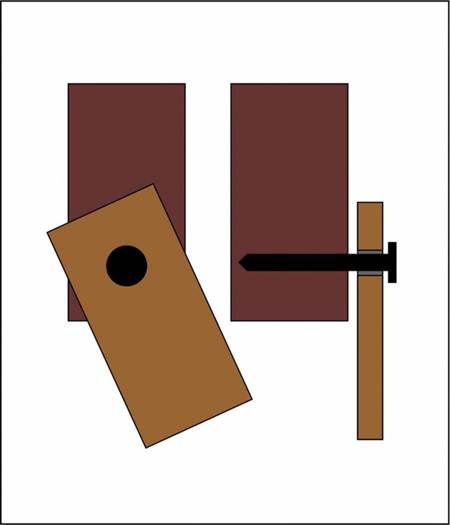

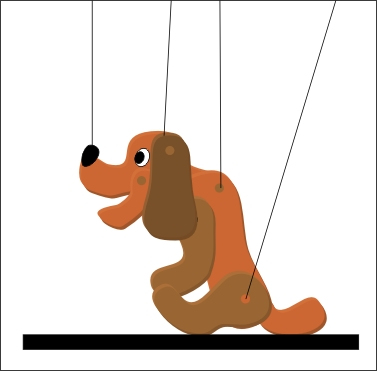

Ось шарнира в виде вбитого в деталь гвоздя со шляпкой. Проще шарнира не бывает.

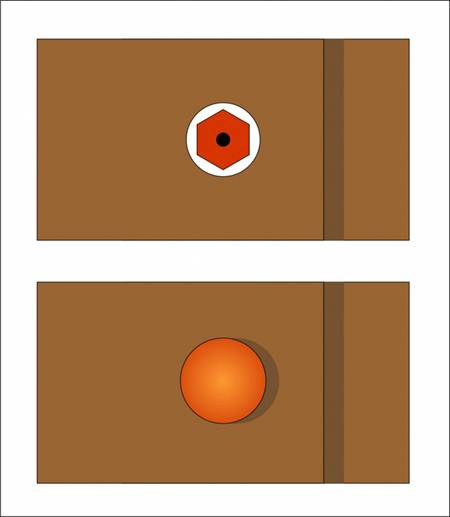

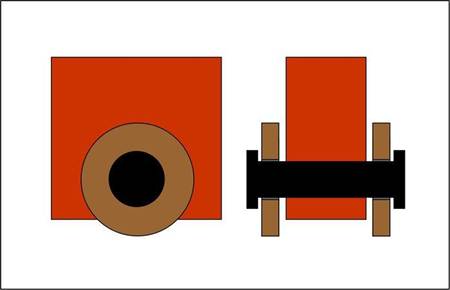

С двух сторон детали в отверстие туго вставляются деревянные оси со шляпками. Получаем каталку на колёсиках.

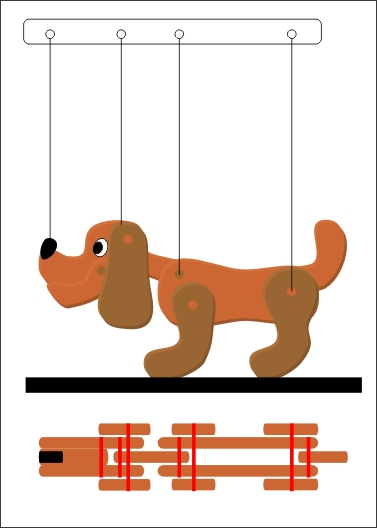

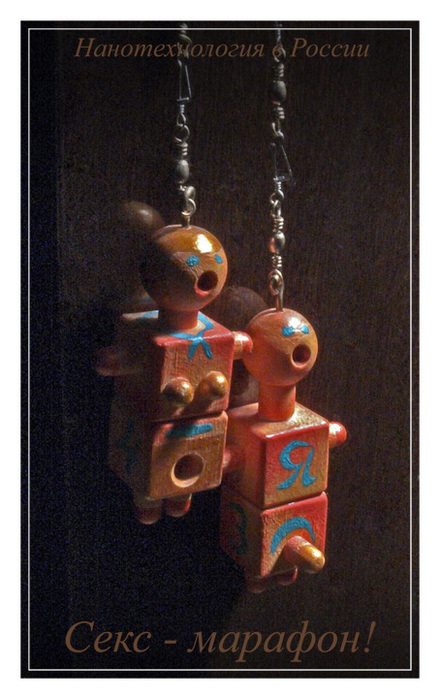

Это тоже марионетка-игрушка. Электролобзиком такие вещи делаются моментально. Если технология отлажена, деревянные оси под рукой, дело за росписью. Она съедает основное время идущее на изгодовление куклы.

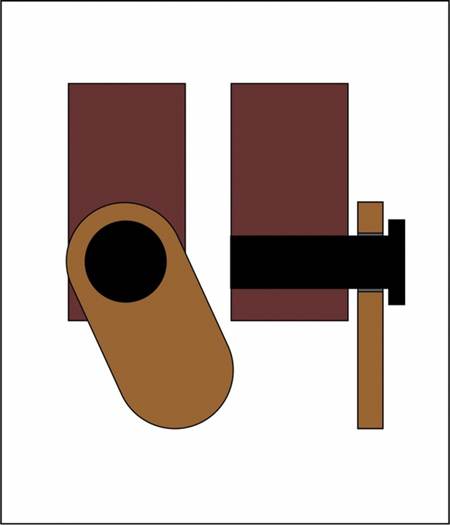

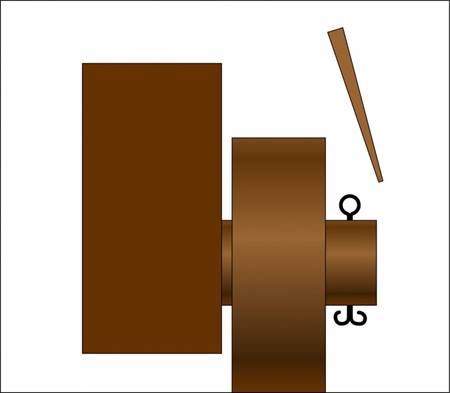

Когда у оси нет шляпки, используют шпильки или клинья. Клинья предпочтительней.

Работа электролобзика. Импровизация для неожиданных именин сотрудницы заняла 20 минут.

Простейший вариант паркетной куклы описан в дневнике на странице «Кукла маска».

Понятно, что с бумажками и игрушками многого не достигнешь, рано или поздно вы схватитесь за мягкие набивные формы. Кукла сможет свободно дрыгать ножками-ручками, болтать головой по сторонам, если вы её хорошенько растормошите. Можно пришить к затылку лямку для управления головой, шарики-глаза на лицо, можно закрепить короткие трости к рукам. Понятно, что ткань должна быть праздничная, весёлая, тогда кульки с набивкой и без костюмов изобразят куклу. Создайте движение, и возникнет браз.

Не буду повторять очевидные вещи, просто напомню о разъёмных соединениях таких кукол, а они не обязательно игрушки, в театре эта технология активно используется. Взять ту же паркетную куклу, её тело. Конечно, я говорю о небольших куклах, не станете же вы бегать по сцене с матрацом.

Мне нравятся разъёмные соединения, они сами по себе смотрятся добротно и эффектно, особенно, если подобрать подходящие элементы (карабинчики, ремешки, цветные толстые шнуры, молнии, огромные пуговицы), а главное, они позволяют из одних и тех же деталей собирать на сцене разных кукол. Оцените совет, драпируйте по разному одну и ту же сшитую куклу, цепляйте к ним платочки с пряжей волос, самодельные плоские бумажные маски. Ваш театр должен превратиться в настоящее безобразие для детей!

Я не буду здесь ничего рисовать, всё и так понятно. Пора переходить к деревяшкам.

Показаны рыболовные карабинчики. Иногда,покупная безделушка становится очень полезной штучкой.

Разновидностей шарниров море, но большинство из них отличается друг от друга только технологией изготовления. Театр требует надёжности и простоты в изготовлении, возможности быстрого ремонта или замены деталей конструкции на новые.

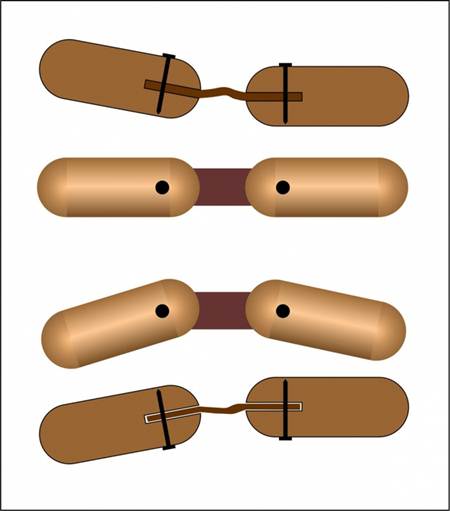

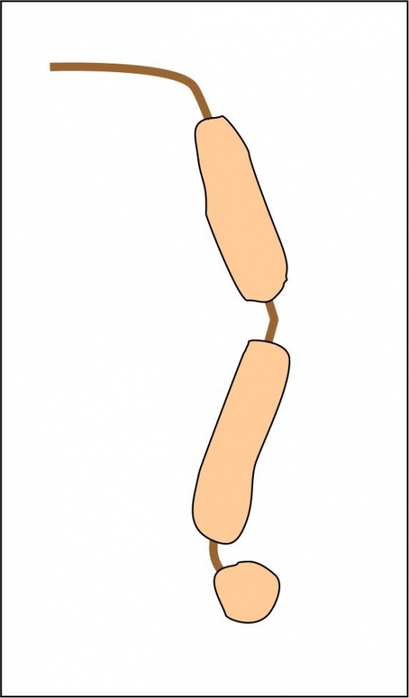

Даже в таких примитивных шарнирах должна присутствовать ваша конструкторская мысль. Две палки на сыромятном ремне или на шнуре. Ремень или шнур, их толщина, ширина зазора между палками, форма торцов палок с ремнём, эти вопросы нужно решать в каждом случае индивидуально. Если ремень вклеить с гвоздями, то это один шарнир, если концы ремня свободно будут вращаться в пазах дерева (на гвозде), это другой шарнир. Надо ли вводить ограничения в амплитуду движения или оставить всё как есть, это зависит от того, где применяется шарнир. Локти, колени — с ограничителями, голова может и свободно болтаться.

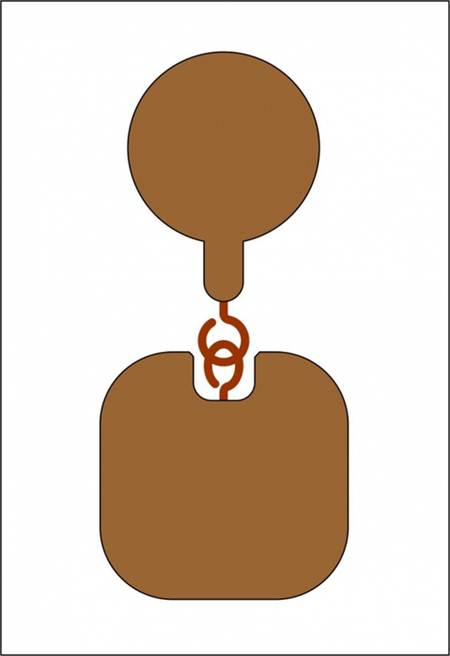

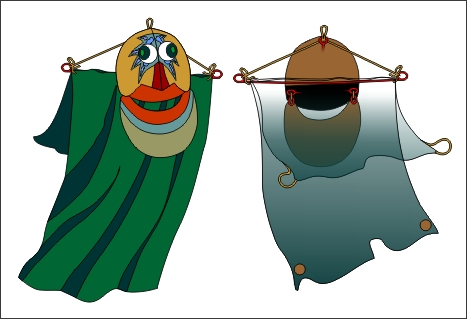

Один из самых простых и надёжных способов соединения подвижных деталей куклы. Кольцевые крючки нужного размера легко сделать самим из проволоки, но проще купить шурупы с колечками в салонах, где торгуют рамками. Шея головы и плечи у марионеток, практически, все соединения паркетных кукол, и многое другое, сцепляется такими крючками.

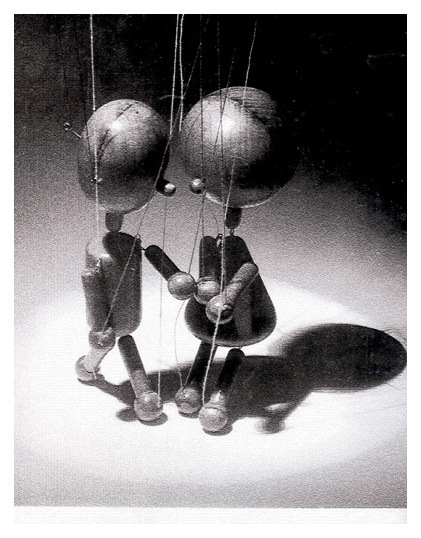

Ляльки собраны на булавках с колечками, и на шпагате (в плечах и ногах).

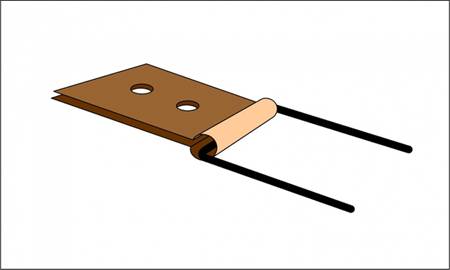

Металлические петли можно заменить сложенным в двое ремешком, который прибивается гвоздиками к дереву. Такая петля не лязгает металлом.

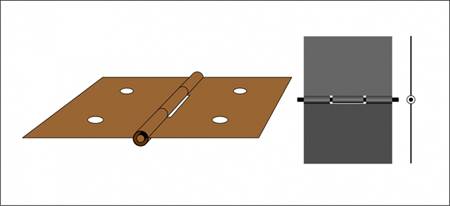

Шарнирная петля всем хорошо известна, как известны квартирные двери или створки окон и шкафов. Подвижная привязка одной детали к другой по линии оси вращения требуется в конструкции механики кукол постоянно. Вспомните работу челюсти на петле, локти рук или колени ног.

Конструктивно такие шарниры выполняются различными способами. Наиболее востребованный, витая пружина и ось в паре с ней.

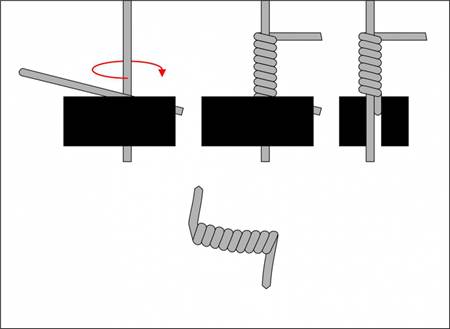

Существует много приспособлений для получения из проволоки пружины.Остановимся на самом допотопном, не требующим таких приспособлений.В тисках зажимаем стержень подходящего диаметра (я использую набор свёрл разного диаметра для такого выбора) с концом проволоки так, как показано на рисунке. Придерживая рукой конец стержня, накручиваем виток за витком пружину нужной длинны.

Для свободной петли-шарнира берётся медная проволока, а для тугой работы шарнира берём стальную пружинистую проволоку. Если требуется более тугое движение шарнира, концы её пружины разверните в противоположные стороны перед креплением к детали (пружина слегка сжимается в диаметре, закусывая ось).

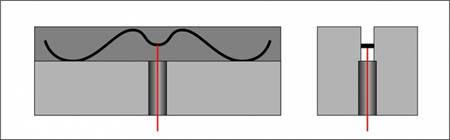

Подобные шарниры отличаются множеством способов установки в них оси.

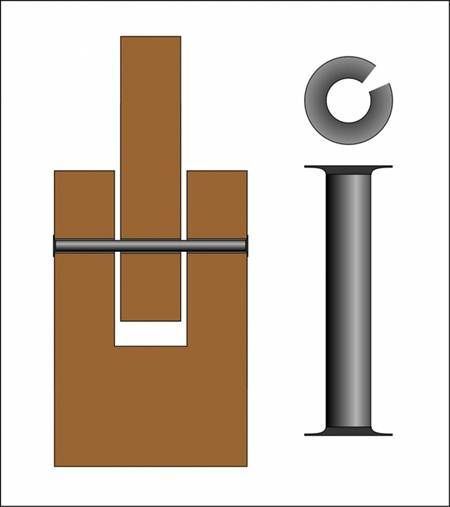

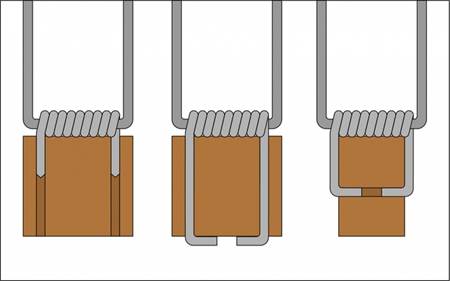

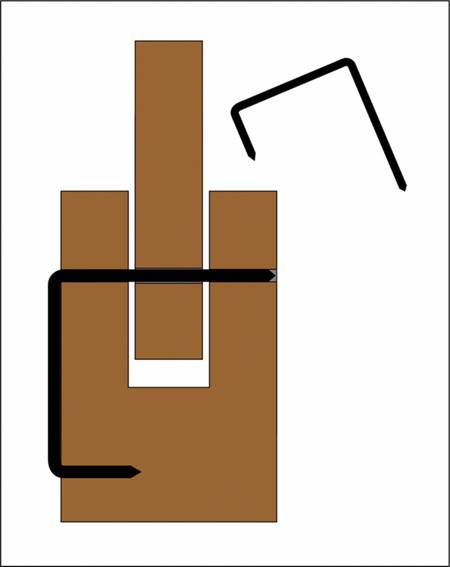

Простой и надёжный способ изготовления осей шарниров, это забивание в просверленные отверстия проволочной стальной оси в виде скобки. Такая ось сама не выскочит из шарнира во время спектакля.

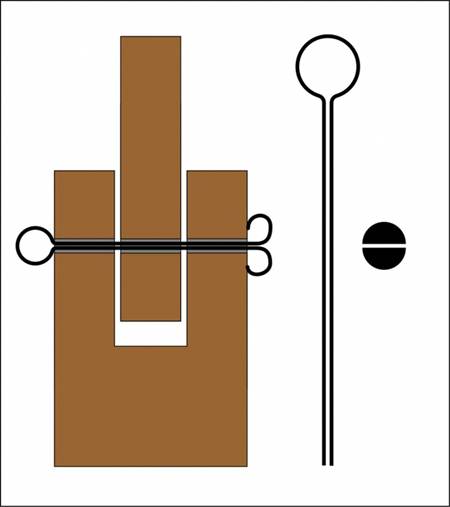

Шпильки полукруглого сечения согнутые колечком по центру очень удобны в работе. Они быстро и легко фиксируются в шарнире круглогубцами, и так же просто снимаются при ремонте куклы.

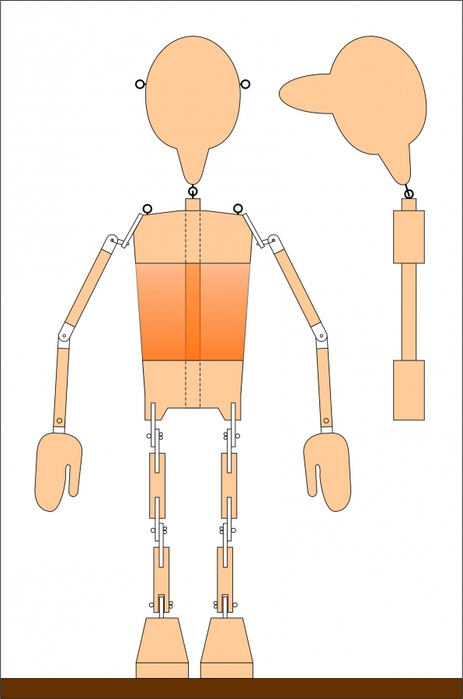

Хочу проиллюстрировать тему шарниров конструкцией типичной рыночной марионетки (Германия). Здесь всё предельно унифицировано, что позволяет запустить изготовление куклы на поток. Элементы шарнирных пластин с отверстиями для осей-шпилек вырубаются штампом из листового винипласта толщиной в 1,5 — 2 мм. Ноги и руки из деревянного кругляка, на каркас туловища монтируется пенопласт. Понятно, что всегда можно варьировать пропорциями куклы. Размер в пределах 50 см. Шьётся приличный костюм, в законченном виде на голове куклы укладывается парик, делается роспись.

Партия состоит из персонажей к определённому спектаклю. Заказы при чётком разграничении труда распределяются в разных точках. Заготовки конструкций делают одни мастерские, сборку другие, пошивочные работы распределяются среди надомников. Можно не стесняясь поучиться у немцев “мелкому” предпринимательству. О сбыте продукции молчу, ничего в этом не смыслю.

Забыл сказать, вагу для кукол этого типа можно найти в дневнике (немецкая).

Марионетка-игрушка. С точки зрения технологии, предельно рациональная конструкция. Всё подчинено заботе о минимальной себестоимости изготовления. Видно, что детали скреплены текстильным чулком при помощи стиплера. Очень своеобразны «шарниры»! Аскетичность конструкции куклы скроет яркий костюмчик-распахайка.

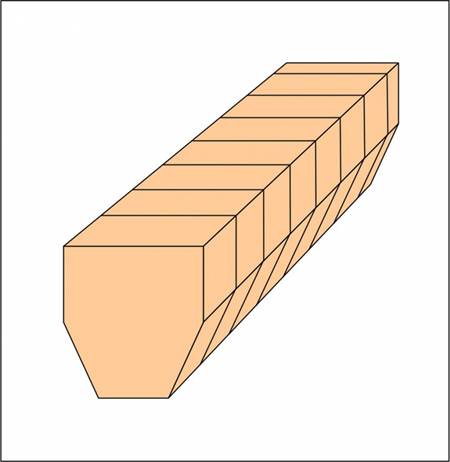

Небольшой пример из области технологии. Бруску на станках в столярке придают нужный профиль, чтобы потом нарезать из него множество одинаковых деталей таза куклы. Дёшево и сердито!

Популярны, и в пакетных и в тростевых куклах не менее простые “шарниры” в виде верёвки. Смотрится так же дёшево и сердито, как и чулок на деревяшке. Под свободным костюмом такие упрощения допустимы.

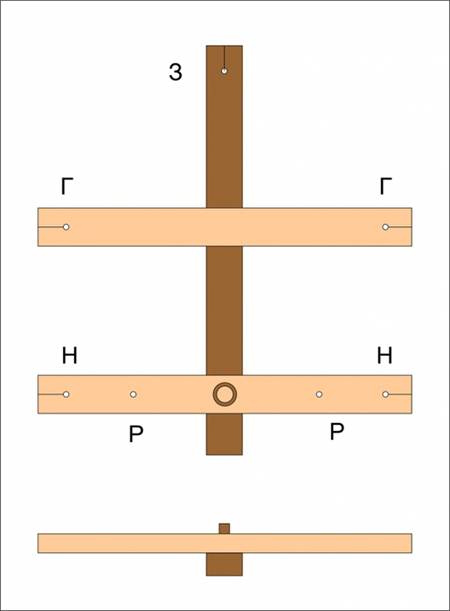

Типичная горизонтальная вага для детей. Руки и ноги подвешены к съёмной передней рейке.

Латунные стержни для шариковых ручек используют в шарнирных соединениях кукол. Из них делают оси, либо их плотно вгоняют в отверстие для спасения стенок от износа. Если у вас есть трубочки подходящено диаметра, то стержни можно выкинуть. Концы такой оси развольцовывают или сплющивают один конец для впрессовки его в отверстие.

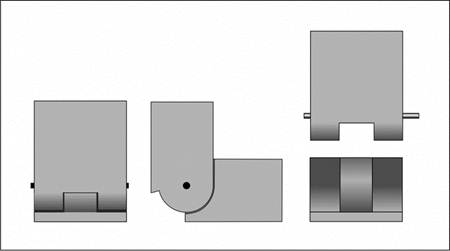

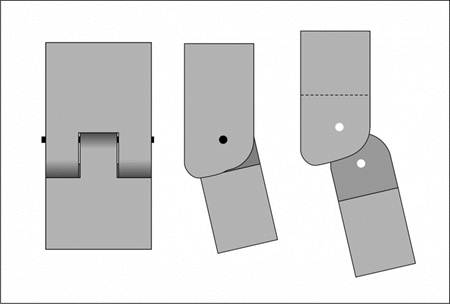

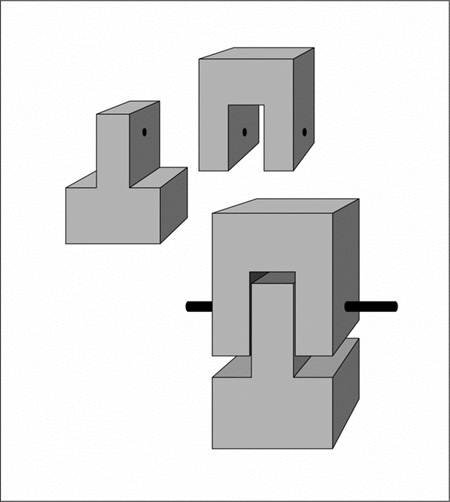

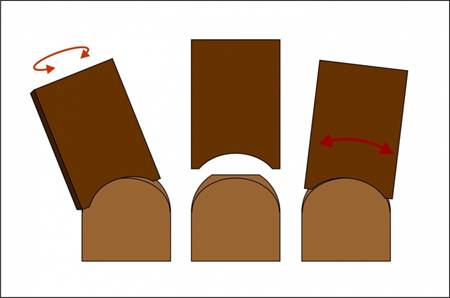

От профиля деревянных деталей шарнира зависит степень его подвижности и внешний вид конструкции куклы.

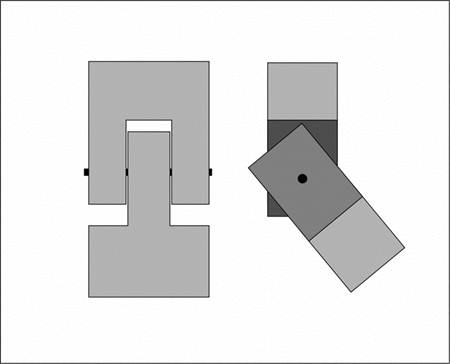

В данном случае у шарнира нет специальных ограничений подвижности, свободная “дверная петля”. Когда кукла в мешке костюма, нет смысла тратить время на эстетику деревяшек.

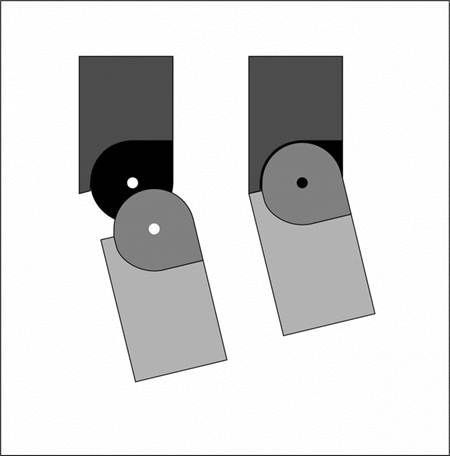

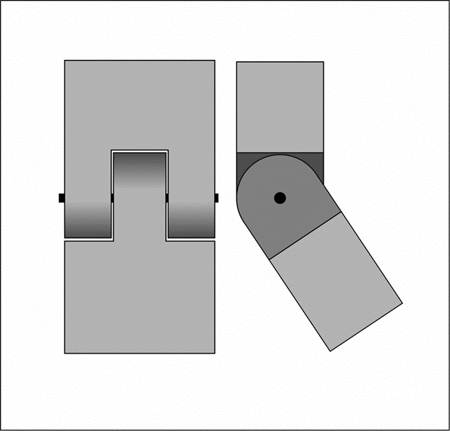

Скруглив углы шарнира, мы сокращаем зазоры между деталями.

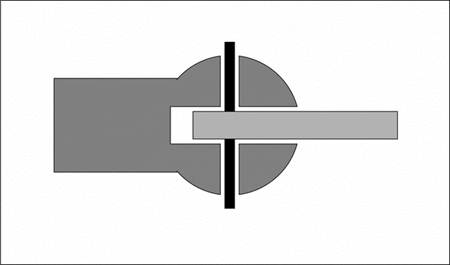

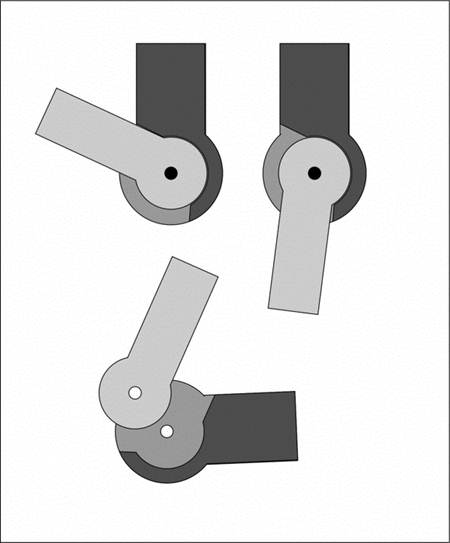

Шарнир с ограничением амплитуды движения (локти, коленки) требует особого внимания. Тут много времени занимает подгонка профиля деталей друг к другу.

Если конструкция куклы не скрывается костюмом и видна зрителям, приходится трансформировать её в “скульптуру”. Самое пакостное занятие, трудоёмкое и долгое.

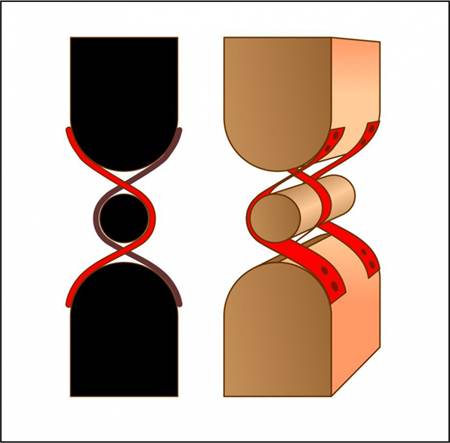

Удобный в работе шарнир. Он относительно прост в изготовлении и полезен в талии кукол, не даёт одежде заминаться в щель при наклонах.

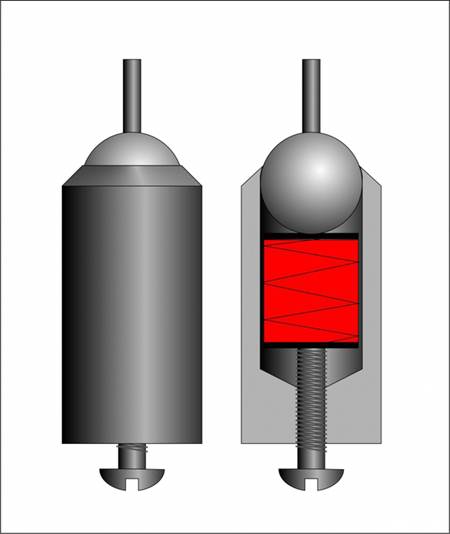

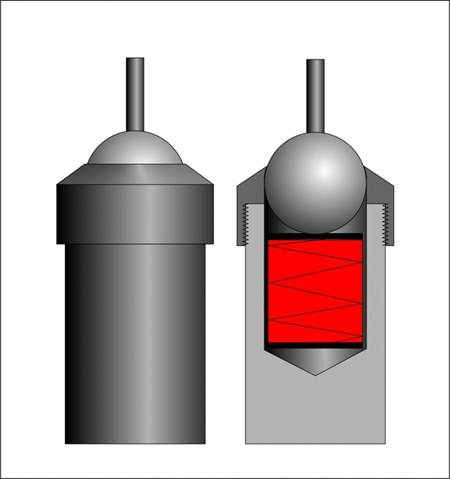

Дверная петля допускает движение деталей вокруг соединяющей их оси, шаровая опора позволяет детали плавно менять наклон вращающейся во всех направлениях оси этой детали. За свою уникальную подвижность он оказался самым популярным у конструкторов театральных кукол и, особенно, у конструкторов кукол мультипликации.

Традиционная кустарная технология предпочитает делать деревянные шарниры на токарных станках. Слово “кустарная” в данном случае используется, как почтительное отношение к традициям народного ремесла.

Нам известен принцип работы шарнира, но не определена его конструкция. Что это значит. Это значит, что шарнир должен быть адаптирован к конкретным условиям.

Конструктору надо определиться с видом пружины, продумать способы крепления её концов, проще говоря адаптировать его форму к требованиям своей куклы.

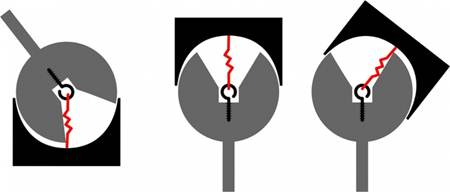

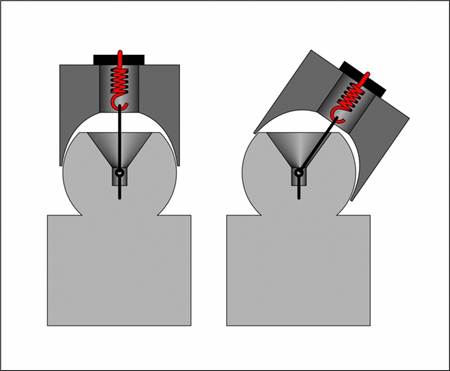

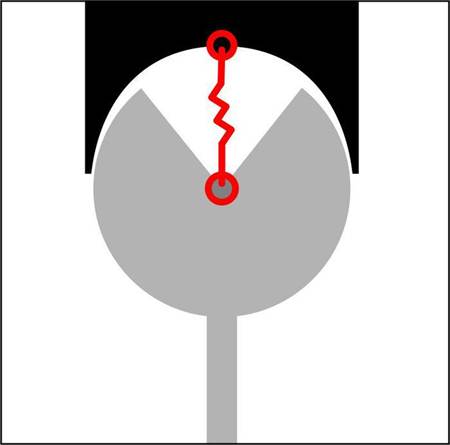

Очевидно, что сферическая деталь должна в любом положении притягиваться к центру шаровой детали. Вкручиваем шуруп с колечком для крепления одного конца пружины в центр шара.

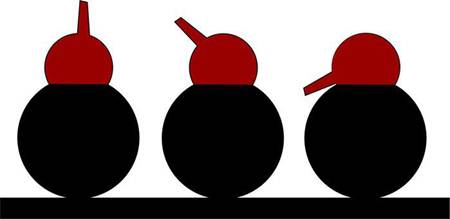

Если красное называется головкой с носом, то мы смотрим на работу головки в виде шаровой опоры.

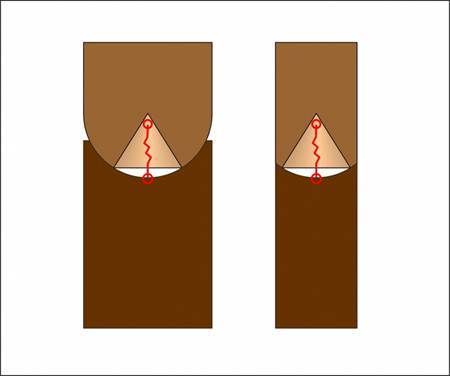

Шар усечённый с двух сторон (прямоугольник в плане). Таким был корпус Железного дровосека в поясе.

Конструктивное решения приходится искать каждый раз новое. Пока это очень похоже на головку гапита.

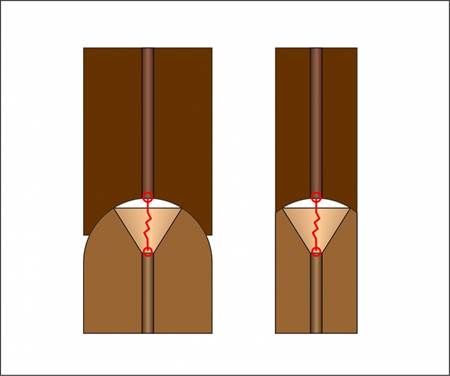

Точка соединения двух тяжей должна быть неподвижна, как бы пружина не была натянута.

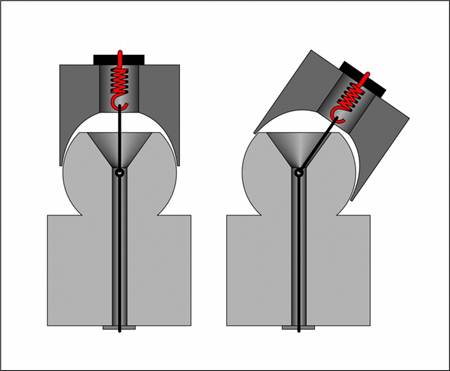

В гапите с шаровой опорой детали стянуты сыромятным ремнём. Отсюда и желание проделать отверстие в трости, которое, в принципе, не нужно. Посмотрите на следующий вариант конструкции с кольцевым шурупом в центре шара.

Более рациональное решение.

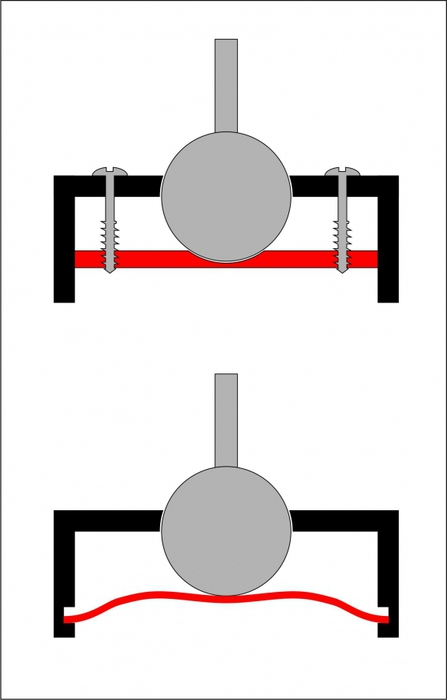

Шаровые шарниры для кукол мультипликации.

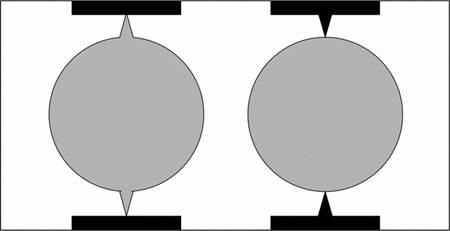

Ось вращения конструктивно можно всегда превратить в точки вращения.

На прощание маленькая хитрость.

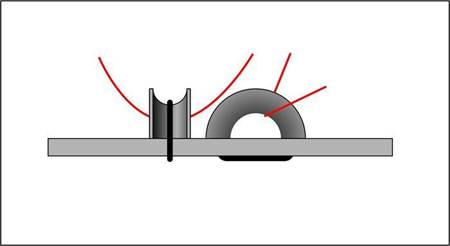

Пластмассовое колечко от рыболовной оснастки раскалывается пополам (в отверстие вбивается отвёртка подходящего размера) и половинки приворачиваются проволочкой к внутренней поверхности папье-маше головы куклы. В отличие от медных колечек с микроцарапинами, сквозь которые обычно протягиваются лески механики, пластмассовые кольца не перетирают в работе леску.
