Построение диаграммы перемещения

Строим 12 положений (см.рис.1)

За начало отсчета принимаем положение поршня В_о.

Затем выбрав систему координат s_b,t по оси абсцисс откладываем отрезок L(мм) соответствующий времени Т одного оборота кривошипа.

Откладываем Y₁= kB_oB₁; Y₂=kВ_оВ₂ и т.д., где B_oB₁; B_oB₂ и т.д. отрезки, отражающие перемещения т.В на планах механизма.

k-коэффициент кратности ординат графика S_в=S_в(t) и

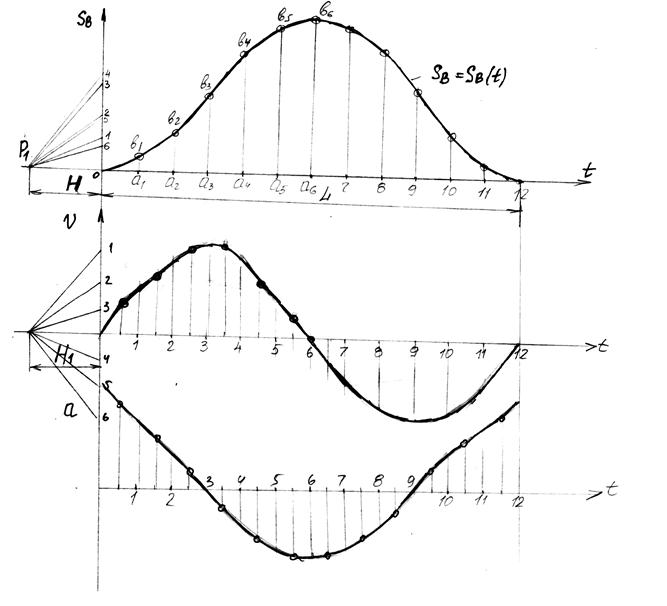

Рис.2

отрезков изображающих перемещения B_oB₁, B_oB₂ т.В на планах механизма.

Между масштабом плана механизма и масштабом ординат диаграммы пе­ремещений существует зависимость:

μs=

1k

*μe

Масштаб времени, откладываемого по оси абсцисс:

μt=

T L

(сек./мин.)

где Т - время одного оборота ведущего звена в секундах. Если число оборотов кривошипа =n (об/мин), то

T=

n

(сек) при этом

μt=

nT

(сек./мин.)

Аналогично строится график угловых перемещений звена совершающее вращательное движение. В этом случае по оси ординат откладываются от­резки пропорциональные величинам угловых перемещений.
