Понятие об угле давления

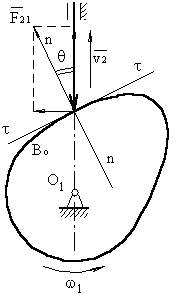

Угол давления – угол между вектором линейной скорости выходного звена (толкателя) и реакцией, действующей с ведущего звена (кулачка) на выходное звено. Эта реакция без учета сил трения направлена по общей нормали к взаимодействующим поверхностям. Угол давления определяется экспериментально. Для кулачкового механизма с поступательно движущимся толкателем допустимый угол давления равен: [θ] = 25º÷35º.

Для кулачкового механизма с качающимся толкателем допустимый угол давления равен: [θ] = 35º÷40º.

Реакцию можно разложить на две составляющие: и .

Если, в силу каких‑либо ­­причин, угол давления будет увеличиваться, то будет уменьшаться, а – увеличиваться.

При достижении углов больше допустимого, возможен перекос оси толкателя в направляющей.
