Построение графика перемещений толкателя при заданном профиле кулачка

Перемещения отсчитываются от начальной окружности радиуса r_o.

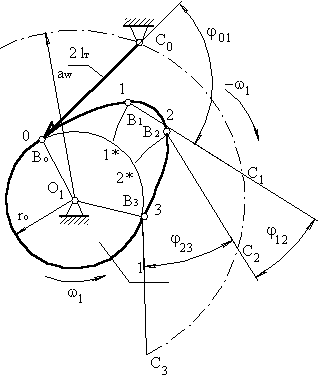

Точка В принадлежит толкателю, который повора - чивается вокруг оси С, т.е. т.В перемещается по дуге окружности радиусом r = l_т. Из точки 1 проводим окружность r = l_т до пересечения с окружностью, радиус которой равен расстоянию между тО₁ и тС: r = a_w. Точка пере сечения т.С₁ – положение оси вращения толкателя в обращенном движении, когда толкатель контактирует с поверхностью кулачка в

точке 1. Из т.С₁ проводим дугу окружности r = l_т до пресечения с начальной окружностью. Тогда перемещение точки В будет равным длине дуги 11*. На участке 12 толкатель не перемещается. На участке 23 перемещение точки В ищется аналогично перемещению на участке 01.

№
