Обозначение резьбы

В общем случае обозначение резьбы входят:

- буквенный знак резьбы;

- номинальный размер в миллиметрах или в дюймах;

- размер шага, если он мелкий в миллиметрах;

- для многозаходной резьбы – значение хода с указанием в скобках шага; для однозаходной резьбы крупный шаг не указывают;

- буквы LH для левой резьбы.

Примеры обозначений:

Цилиндрические резьбы:

- Метрическая цилиндрическая - М (мм);

- Трапецеидальная - Tr (мм);

- Упорная - S (мм);

- Трубная цилиндрическая - G (в дюймах).

Конические резьбы:

- Трубная коническая резьбы R (в дюймах);

- Коническая дюймовая резьба K (в дюймах).

Условное обозначение резьбы, кроме трубной цилиндрической и конических, проставляется по наружному диаметру резьбы (рис. 33). Обозначение трубной цилиндрической и конических резьб указывается на полке линии-выноски (рис. 34).

а)

б)

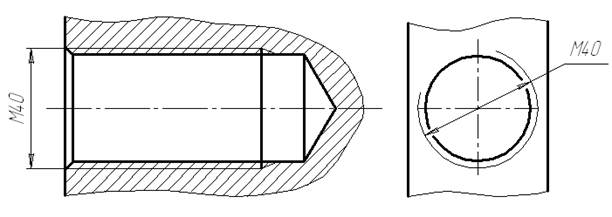

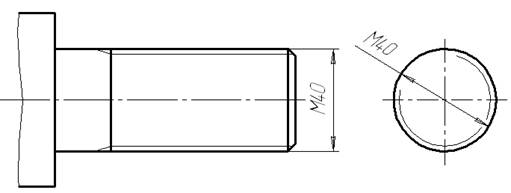

Рисунок 33 - Обозначения метрической резьбы:

а) – на стержне; б) – в отверстии

а) б)

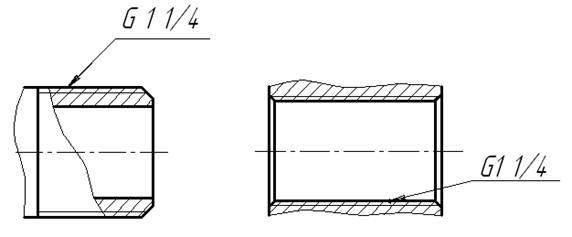

Рисунок 34 – Обозначения трубной резьбы:

а) – на стержне; б) – в отверстии
