Основные надписи. ГОСТ 21.101-97 СПДС устанавливает единые формы, размеры и порядок заполнения основных надписей на строительных чертежах и текстовых документов


ГОСТ 21.101-97 СПДС устанавливает единые формы, размеры и порядок заполнения основных надписей на строительных чертежах и текстовых документов.

Основные надписи, применяемые на листах основных комплектов рабочих чертежей и основных чертежах проектной документации, выполняют по форме 3; на первом листе чертежей строительных изделий – по форме 4; на первых листах текстовых документов и эскизных чертежей общих видов нетиповых изделий – по форме 5; на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов – по форме 6 в соответствии с рис. 45.

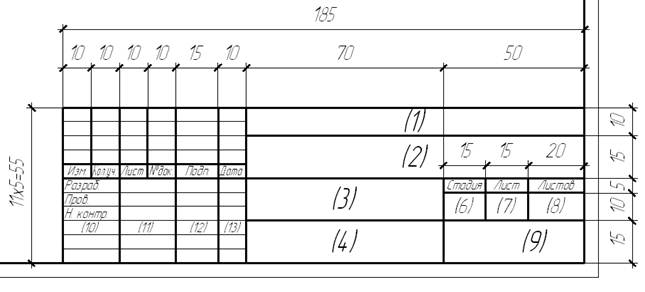

Форма 3 – Для листов основных комплектов рабочих чертежей;

основных чертежей разделов проектной документации;

графических документов по инженерным изысканиям

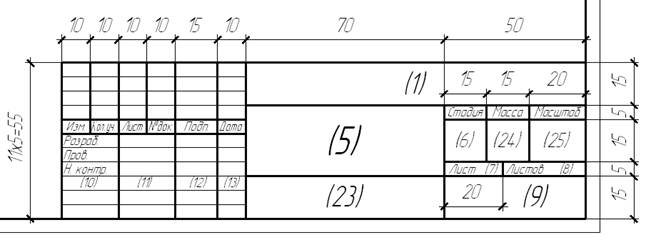

Форма 4 – Для чертежей строительных изделий (первый лист)

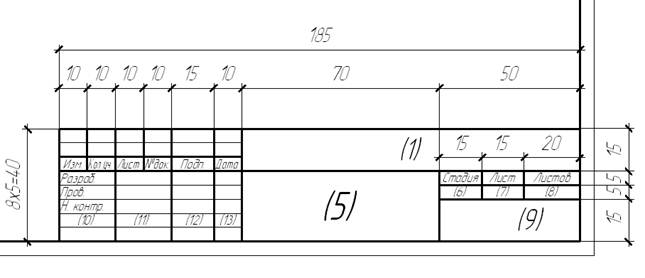

Форма 5- Для всех видов текстовых документов (первые листы)

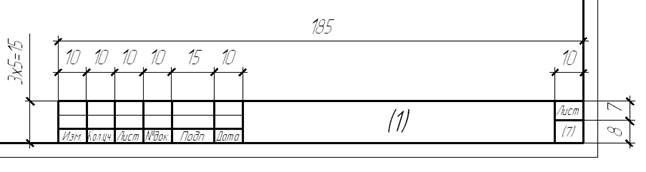

Форма 6 – Для чертежей строительных изделий и всех видов текстовых документов (последующие листы)

Рисунок 45 – Основные надписи для строительных чертежей

В графах основной надписи (номера граф указаны в скобках) приводят:




а) в графе 1 – обозначение документа, в том числе раздела проекта, основного проекта рабочих чертежей, чертежа изделия, текстового документа и др.

В учебных целях графа может заполняться следующим образом:

КГР2 АР 07-06 ПГз-07-01 ИГ, где:

КМД

КГР 2 – порядковый номер расчетно-графической работы:

АР; КМД – марка основного комплекта рабочих чертежей

(АР - архитектурные решения,

КМД - конструкции металлические деталировочные);

07 – год сдачи данного документа;

06 - номер индивидуального варианта;

ПГз-07-01- индекс группы;

ИГ (« Инженерная кафедра») – наименование кафедры, на которой был разработан данный документ.

б) в графе 2 – наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение), или наименование микрорайона. На учебных чертежах эту графу допускается не заполнять:

в) в графе 3 – наименование здания (сооружения);

г) в графе 4 – наименование изображений, помещенных на данном листе, в точном соответствии с наименованием на чертеже;

д) в графе 5 – наименование изделия и/или наименование документа;

е) в графе 6 – условное обозначение стадии проектирования:

П – для проектной документации;

Р – для рабочей документации;

У – учебная стадия документа.

ж) в графе 7 – порядковый номер листа или страницы текстового документа при двусторонней печати. На документах, состоящих из одного листа, графу не заполняют.

и) в графе 8 – общее число листов документа. Графу заполняют только на первом листе.

к) в графе 9 – наименование или различительный индекс организации, разработавший документ;



л) в графе 10 – характер выполненной работы (разработал, проверил, нормоконтроль). В зависимости от стадии проектирования, сложности и значимости документа допускается свободные строки заполнять по усмотрению руководства организации.

м) в графах 11-13 – фамилии и подписи лиц, указанных в графе 10 и дату подписания.

н) в графе 23 – обозначение материала детали (графу заполняют только на чертежах деталей).

о) в графе 24 – массу изделия, изображенного на чертеже, в килограммах без указания единицы измерения. Массу изделия в других единицах измерения приводят с указанием единицы измерения.

п) в графе 25 – масштаб (проставляют в соответствии с ГОСТ 2.302).
