Графическое изображение материалов


При строительстве зданий и сооружений используются природные и искусственные материалы. Условное графическое обозначение различных материалов и правила их нанесения на чертежах устанавливает ГОСТ 2.306-68*. Обозначения материалов в сечении приведены в табл. 9.

Допускается применять дополнительные обозначения материалов, не предусмотренные в ГОСТ 2.306-68*, поясняя их на чертеже.

Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения, либо к его оси, либо к линиям рамки чертежа.

В строительных чертежах допускается в сечениях незначительной площади любой материал обозначать как металл или вообще применять обозначение, выполнив пояснительную надпись на поле чертежа. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины. Узкие площади сечений, ширина которых на чертеже менее 2мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8мм.

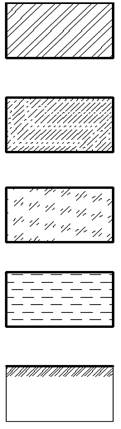

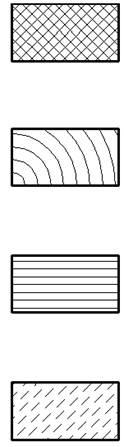

Таблица 9 – Графические обозначения материалов в сечениях




Материал Обозначение
  Металлы и твердые сплавы   Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже.   Древесина: поперек волокон     вдоль волокон   Камень естественный     Керамика и силикатные материалы для кладки     Бетон     Стекло и другие светопрозрачные материалы     Жидкости     Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металл и металлические материалы, обозначают как металлы.

2. Графическое изображение керамики следует применять для кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.д.
