Прочитать сборочный чертеж означает определить устройство, принцип работы, назначение изображенного на нем изделия, представить взаимодействие деталей, их форму и способы соединения между собой.
Последовательность чтения сборочного чертежа.
1. Ознакомление с изделием: по основной надписи определить наименование изделия, обозначение чертежа, масштаб изображения, массу сборочной единицы, проектирующую организацию.
2. Чтение изображения: определить главный вид, другие виды, разрезы и сечения, назначение каждого из них; выявить положение секущих плоскостей при формировании соответствующих разрезов и сечений; выяснить направление проецирования при наличии дополнительных и местных видов.
3. Изучение составных частей изделия: определить по спецификации количество и наименование входящих в сборочную единицу деталей, а по чертежу определить их форму, взаимное расположение и назначение. Изображение детали найти сначала на том виде, на котором указан номер позиции, а затем на остальных. При этом необходимо помнить, что одна и та же деталь на любом разрезе (сечении) штрихуется в одну и ту же сторону с одинаковым шагом.
|
|
4. Изучение функционального назначения изделия и его конструктивного решения:установить способ соединения отдельных деталей между собой, взаимодействие составных частей в процессе работы, внешнюю взаимосвязь с другими сборочными единицами и изделиями. Для разъемных соединений выявить все крепежные детали. Определить сопрягаемые поверхности и размеры, по которым осуществляется сопряжение деталей.
5. Изучение конструкции изделия:установить характер соединения деталей, их функциональное взаимодействие в процессе работы, соединение и взаимодействие с другими сборочными единицами. В случае неразъемных соединений определить каждый элемент соединения, например, каждый отдельный сварной шов. В разъемном соединении выявить входящие в него все крепежные детали. Для подвижных деталей установить процесс их перемещения при работе механизма, определить трущиеся поверхности и способы осуществления смазки.
6. Определение порядка сборки и разборки изделия. Это завершающая стадия чтения чертежа.
Деталированием называют процесс выполнения чертежей деталей по чертежу сборочной единицы. В процессе деталирования уточняют размеры и форму сопрягаемых деталей. Выяснив форму отдельных деталей сборочной единицы, их взаимное расположение и способы соединения, можно приступить к деталированию. Чертежи деталей, выполненные по сборочному чертежу, должны быть изображены в необходимом количестве видов, разрезов и сечений, как этого требуют правила оформления рабочего чертежа детали. При этом не следует копировать расположение и количество видов со сборочного чертежа. Главный вид детали сборочного чертежа выбирается в зависимости от рабочего положения изделия, от его основного назначения. Главный вид детали выбирается зачастую исходя из преобладающей технологической операции.
|
|

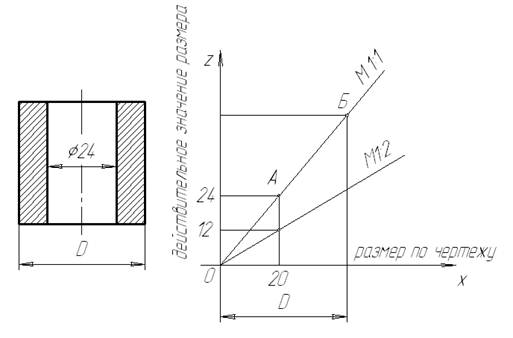

Для того чтобы определить истинные размеры деталей, пользуются графиком пропорционального масштаба (рис.44), который выполняют на миллиметровой бумаге. Для этого строят координатные оси z и x. На оси x от центра пересечения осей О откладывают размер 20мм (внутренний диаметр втулки), измеренный циркулем по чертежу, а на оси z – размер, указанный на чертеже, - 24мм. Проведя из найденных точек линии, параллельные осям x и z, определим точку А, через которую пройдет прямой луч, выходящий из точки О. Определяя размеры по графику, можно перейти от масштаба данного чертежа к масштабу 1:1.
Для определения действительного размера элемента детали замеренный с помощью циркуля размер, например диаметр втулки D, откладывают по оси x от точки О. Из конца отрезка по вертикали проводят линию до пересечения с прямолинейным лучом в точке Б. Перпендикуляр из этой точки к оси z определит действительную величину размера D. Если есть необходимость построить линию пропорционального масштаба, например М 1:2, то для данного случая на оси z откладывают размер 12мм, а на оси x – 20мм.
Рисунок 44 – График пропорционального масштаба
