1. Степень опасности радиоактивного заражения определяется на основании данных радиационной разведки.
Средний уровень радиации за время пребывания в зоне:
(1.6)
где Рн, Рк - уровни радиации в начале входа в зону заражения и в конце, при выходе, Р/ч.
2. Полученная при этом доза Д (P) радиоактивного излучения определяется по формуле
(1.7)
где Косл. - коэффициент ослабления радиации транспортом, зданием, укрытием, убежищем:
Косл.= 5; - деревянный дом
Косл.= 15; - каменное здание
Косл.= 500; - ПРУ
Косл.= 1000. - убежище 4-го класса
tн, tк - время входа (начала облучения) и выхода (конца облучения) из зоны заражения.
3. Допустимое время пребывания на зараженной местности tдоп.:
(1.8)
где Ддоп.- заданное значение допустимой дозы облучения (15 Р), Р.
Рис. 1.1 Карта колхоза «Хлебный»
Рис. 1.2. Зоны радиоактивного заражения на 1 ч после аварии на АЭС: Г – чрезвычайно опасного, В - опасного, Б - сильного, А – умеренного, М – слабого

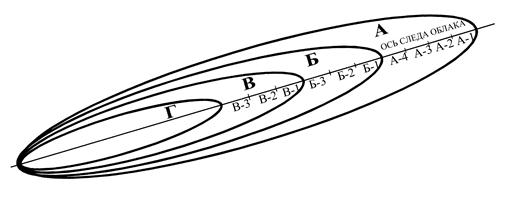

Рис. 1.3. Зоны радиоактивного загрязнения при ядерном взрыве
|
|
Таблица 1 - Зоны радиоактивного загрязнения
Уровень радиации | Подзона | |||||||||
А-1 | А-2 | А-3 | А-4 | Б-1 | Б-2 | Б-3 | В-1 | В-2 | В-3 | |
Р/ч | ||||||||||
10-7Кл*(кгс)-1 | 5,73 | 14,3 | 28,6 | 43,8 | 57,3 | 85,9 | 114,5 | 171,8 |
Приборы и оборудование
1. Стенд с картой землепользований коллективного хозяйства "Хлебный".
2. Карты коллективного хозяйства "Хлебный" для индивидуального пользования (рис.1.1).
3. Дозиметр ДП-5В.
Стенд с картой коллективного хозяйства "Хлебный" служит для имитации радиоактивного загрязнения земель и имеет координатную сетку для фиксации контролируемых точек.
Карты хозяйства "Хлебный" предназначены для записи результатов измерений по индивидуальному заданию.
Дозиметр ДП-5В предназначен для измерения уровней гамма-излучения и радиоактивной зараженности различных предметов по гамма-излучению. Кроме того, имеется возможность обнаружения бета-излучения. Прибор имеет звуковую сигнализацию для оценки интенсивности гамма-излучения. Для расширения пределов измерения дозиметр имеет 6 диапазонов с пределами от 0,05-0,5 мР/ч до 5-200 Р/ч.
Обеспечивает измерения в интервале температур от -40°С до +50°С при погружении зонда в воду на глубину до 50 см, в пыльных условиях и при дожде - 3-7 мм/мин. Основная погрешность измерения в нормальных климатических условиях не превышает ±30 % от измеряемой величины. Отсчет показаний прибора производится через 45 с после начала измерений. Прибор состоит из измерительного пульта, зонда с гибким кабелем и раздвижной удлинительной штанги. К нему также придаются наушники (для звуковой индикации) и делитель напряжения. На пульте управления расположены стрелочный указатель, переключатель диапазонов, кнопка СБРОС и тумблер ОСВ. Кнопкой СБРОС стрелку указателя устанавливают на нуль перед каждым измерением. Тумблером ОСВ включают подсветку шкалы (если необходимо). Переключатель диапазонов на нашем приборе ДП-5В установлен на диапазон 5-200 Р/ч, а ручка снята, так как в работе все измерения производятся только на этом диапазоне.
|
|
На зонде имеется подвижный экран с окном обнаружения b-излучения; при измерениях окно экрана совмещается с неподвижным окном в зонде.
Порядок работы с дозиметром ДП-5В
Измерение g-излучения. Установите индекс Г подвижного экрана против неподвижного окна в зонде. Включите прибор, установите зонд на расстоянии 1-1,5 см от контролируемой поверхности (для этого на зонде есть опорные выступы) и примерно через 45 с нажмите и отпустите кнопку СБРОС. Дальше фиксируйте показания прибора не чаще чем через 45 с.
Обнаружение b-излучений. Поверните подвижный экран и установите индекс Б против неподвижного окна в зонде. В этом положении измеряется мощность дозы суммарного g-b-излучения. Включите прибор. Увеличение показаний прибора по сравнению с g-измерением показывает на наличие b-излучения.
Задания
1. Считать, что радиоактивные осадки выпали от взрыва: а) на АЭС; б) ядерного боеприпаса. В связи с этим для двух случаев:
1) измерить дозиметром ДП-5В уровни радиации на карте коллективного хозяйства "Хлебный" стенда по варианту таблиц №2, 3, результаты нанести на индивидуальные карты и внести в таблицу 4 отчета; выбрать максимальный уровень радиации, внести в таблицу 5 отчета и использовать его для дальнейших расчетов; результаты нанести на индивидуальные карты; определить зоны загрязнения;
2) определить эталонные уровни радиации в точках измерения, если результаты получены сразу после входа в зону, а начало аварии - в 1200 ч.;
3) рассчитать время спада уровня радиации от максимального значения, полученного при измерениях, до фонового 15 мкР/ч;
4) рассчитать по эталонному уровню кривые спада уровней радиации до фонового значения; построить графики и сравнить интенсивность их протекания.
Таблица 2 - Исходные данные
Вариант | ||||||||||||||
Коорди- наты точек | 12Н | 13Ж | 10Н | 6Л | 5Н | 1Ж | 3П | 9Е | 1К | 4Н | 9В | 10В | 4К | 12Н |
8Н | 12Е | 9Н | 5Л | 3Н | 5Г | 5П | 9Н | 2Н | 3К | 10Б | 11Б | 3К | 11Б | |
9М | 13К | 10Л | 8К | 6М | 8Д | 7Н | 9Ж | 3Ж | 2Л | 11Б | 12А | 1Н | 14Л | |
5Р | 7Г | 12К | 9Н | 8Л | 3Г | 8М | 9К | 4Е | 5Ж | 2М | 9Г | 5Н | 9Г | |
7О | 11Д | 8О | 3М | 9К | 14К | 11Л | 9Г | 5Д | 6Е | 3Л | 8Д | 2М | 10В | |
10Н | 14Н | 7П | 4М | 12И | 11Н | 10Л | 8В | 6Г | 7Д | 4К | 7Е | 6Ж | 13М | |
6П | 3В | 6П | 2Н | 13Л | 6Л | 15К | 9Д | 7В | 8Г | 5И | 6Ж | 7Е | 8Д |
Продолжение таблицы 2
Вариант | ||||||||||||||
Коорди- наты точек | 5Ж | 12А | 7Ж | 8Ж | 12Г | 6М | 1А | 3В | 5Л | 4Н | 7А | 5Г | 3Ж | 5Е |
6Е | 11Б | 8Е | 9Е | 11Д | 5Н | 5Б | 4Е | 6К | 3О | 6Б | 6В | 4Е | 6Д | |
7Д | 10В | 9Д | 10Д | 13В | 7Л | 6Д | 7Н | 7И | 2П | 5В | 4Д | 5Д | 10А | |
8Г | 9Г | 10Г | 11Г | 10Е | 8К | 7О | 7К | 4М | 5М | 1Ж | 7Б | 6Г | 7Г | |
9В | 8Д | 11В | 12В | 14Б | 4О | 11В | 9Н | 3Н | 6Л | 2Е | 3Е | 7В | 8В | |
10Б | 7Е | 12Б | 13Б | 9Ж | 9И | 12В | 12М | 2О | 7К | 3Д | 8А | 8Б | 9Б | |
11А | 6Ж | 13А | 14А | 15А | 3П | 14Л | 14М | 1П | 8И | 4Г | 2Ж | 9А | 4Ж |
Таблица 3 - Исходные данные
Наименование | Вариант | |||||||||||
Координаты | П15 | Л1 | П4 | А15 | Д16 | О13 | Д11 | И12 | Н4 | П13 | А3 | Ж6 |
Направление движения РО | С | В | С | Ю | З | С | ЮВ | ЮЗ | СВ | СЗ | Ю | Ю |
Время входа в зону tн, ч | ||||||||||||
Время выхода из зоны tк, ч | ||||||||||||
Скорость движения РО,м/с |
Продолжение таблицы 3
Наименование | Вариант | |||||||||||
Координаты | Л4 | И13 | Д10 | К7 | П11 | Б1 | Г16 | К11 | Г11 | Е9 | Г15 | Ж6 |
Направление движения РО | С | С | З | В | З | В | ЮЗ | ЮЗ | СВ | СВ | СЗ | СЗ |
Время входа в зону tн, ч | ||||||||||||
Время выхода из зоны tк, ч | ||||||||||||
Скорость движения РО, м/с |
Обозначения: РО – радиоактивное облако; tн, tк – время начала и конца облучения; СВ, СЗ, ЮВ, ЮЗ – северо-восток, северо-запад, юго-восток, юго-запад; Ю, С, В, З – юг, север, восток, запад.
|
|
2. Определить возможное время начала выпадения радиоактивных веществ на территории объекта, считая, что радиоактивное облако движется из заданной точки в заданном направлении с заданной скоростью, для чего определить по карте расстояние R от точки до объекта.
3. Определить дозу, которую получит человек за время пребывания в заданной точке (по результатам измерений). Считать, что измерения проведены в момент выпадения радиоактивных осадков: 1) при аварии на АЭС; 2) при ядерном взрыве сразу после входа в зону, а начало аварии произошло в 1200 ч.
Отчет
