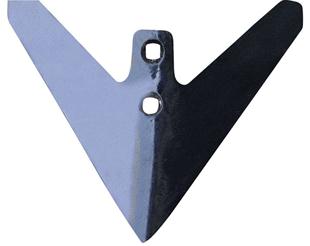

Рис. 8.4. Схема расположения основных дефектов культиваторной лапы
Если толщина лезвия превышает 0,5 мм у полольных лап (универсальных стрельчатых, стрельчатых плоскорежущих и односторонних плоскорежущих) на 1 мм у рыхлительных, то такие лапы следует ремонтировать.
Погнутость лапы проверяют по шаблону, изготовленному по новой лапе или по чертежу, и на поверочной плите.
Устраняют погнутость вручную на наковальне ударами молотка. В процессе правки лапу периодически проверяют шаблоном и на поверочной плите. Форма выправленной лапы должна соответствовать шаблону, а ее поверхность должна быть чистой, без заусенцев, трещин и сколов металла.
Просвет между шаблоном, установленным на плиту, и поверхностью лапы не должен превышать 1,5 мм. Затупленные лапы затачивают на наждачном точиле с кругом Э-24-ГП или специальным приспособлением непосредственно на культиваторе, если такое приспособление имеется в хозяйстве.
Лезвия односторонних полольных и рыхлящих лап затачивают сверху, а стрельчатых полольных — сверху и снизу. На наждачном точиле лапу передвигают от носка к пятке и затачивают до толщины кромки лезвия 0,3…0,5 мм при ширине фаски 5…6 мм. Во избежание отпуска кромки лезвия не должны перегреваться.
После окончания заточки проверяют угол заточки, ширину и толщину лезвия.
Используется универсальное приспособление для заточки лап культиваторов, а также режущих органов других машин.
Заточную головку устанавливают на кронштейне, а затачиваемую лапу или бритву культиватора закрепляют в зажиме, который вместе с закрепленной лапой регулируют по высоте и устанавливают на требуемый угол по отношению к шлифовальному кругу. Шлифовальный круг перемещается вдоль затачиваемого предмета. Поперечная подача шлифовального круга достигается поворотом маховичка.
Для заточки режущих рабочих органов, не снятых с культиватора, приспособление устанавливают на расстоянии, обеспечивающем перемещение шлифовального круга (по всей ширине культиватора) и минимальный изгиб гибкого вала.
Заточную головку устанавливают так, чтобы торец шлифовального круга располагался в плоскости затачиваемой лапы. Для этого гибкий вал снимают с кронштейна. При снятии гибкого вала головку отвинчивают от защитного шланга вала и снова устанавливают на свое место.
Для заточки рабочих органов культиваторов можно применять также приспособление. Оно предназначено для заточки лап-бритв в полевых условиях и состоит из редуктора с цилиндрическими шестернями внутреннего зацепления, гибкого вала длиной 3,4 м, заточной головки с рукояткой и шлифовальным кругом. Приспособление приводится в действие от вала отбора мощности тракторов ДТ-24-3, Т-28 и «Беларусь».
При износе лезвий культиваторных лап по ширине до 10 мм их восстанавливают оттяжкой таким же способом, как лемех. После оттяжки лапу рихтуют для придания прямолинейности лезвию и проверяют на поверочной плите и по шаблону. Затем затачивают оттянутые режущие кромки и носок лапы на наждачном точиле или на приспособлении. Оттянутые лапы закаляют и отпускают. Для этого их нагревают в печи или в кузнечном горне до температуры 800…840° С (цвет вишнево-красного каления) и опускают в масляную ванну на 25…30 мм по ширине лезвий. Охлаждать лапу в воде не рекомендуется, так как сталь 65Г дает трещины.
После закалки лапу отпускают, нагревая ее до температуры 400° С (до серого цвета побежалости) с последующим охлаждением на воздухе. При проверке твердости режущей кромки лезвия напильник должен скользить по лезвию, не снимая стружки.
Для повышения долговечности и сохранения остроты режущей кромки культиваторные лапы наплавляют твердыми сплавами сормайт или релит.
После наплавки лезвие лапы затачивают с лицевой стороны до получения фаски шириной 6…7 мм.
8.6.5. Восстановление дисков лущильников и борон.
Диски лущильников и борон относятся к классу плоских деталей вращения, изготовленных из стали 65 Г. Основные дефекты дисков (рис. 8.5):
