| 1. По способу подачи воздуха
1.1. Естественная (аэрация):
- под действием теплового напора;
- под действием ветрового напора.
1.2. Механическая:
- приточная;
- вытяжная;
- приточно-вытяжная.
1.3. Смешанная (естественная + механическая).
| 2. По принципу организациивоздухообмена
2.1. Общеобменная.
2.2. Местная.
2.3. Комбинированная (общеобменная + местная).
|
На рис. 10 показана схема приточной и приточно-вытяжной механической вентиляции.
| Производственное помещение
| |

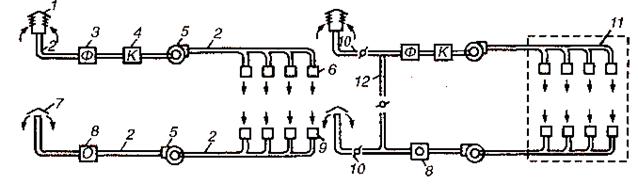

Рис. 10. Схема приточной, вытяжной и приточно-вытяжной механической
вентиляции:
а – приточная; б – вытяжная; в – приточно-вытяжная; 1 – воздухоприемник для забора чистого воздуха; 2 – воздуховоды; 3 – фильтр для очистки воздуха от пыли; 4 – калориферы; 5 – вентиляторы; 6 – воздухораспределительные устройства (насадки); 7 – вытяжные трубы для выброса удаляемого воздуха в атмосферу; 8 – устройства для очистки удаляемого воздуха; 9 – воздухозаборные отверстия для удаляемого воздуха; 10 – клапаны для регулирования количества свежего, вторичного рециркуляционного и выбрасываемого воздуха; 11 – помещение, обслуживаемое приточно-вытяжной вентиляцией; 12 – воздуховод для системы рецикуляции
