Устройство трехфазного асинхронного двигателя

Основные типы двигателей. По конструкции асинхронные двигатели подразделяют на два основных типа: с короткозамкнутым ротором и фазным ротором (последние называют также двигателями с контактными кольцами). Рассматриваемые двигатели имеют одинаковую конструкцию статора и отличаются лишь выполнением обмотки ротора.

Двигатели с короткозамкнутым ротором (рис. 1, а и б). На статоре расположена трехфазная обмотка, которая при подключении к сети трехфазного тока создает вращающееся магнитное поле. Обмотка ротора выполнена в виде беличьей клетки, является короткозамкнутой и никаких выводов не имеет (рис. 1, в).

Беличья клетка состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов двумя кольцами (рис. 2, а). Стержни этой обмотки вставляют в пазы сердечника ротора без какой-либо изоляции. В двигателях малой и средней мощности беличью клетку обычно получают путем заливки расплавленного алюминиевого сплава в пазы сердечника ротора (рис. 2, 6). Вместе со стержнями беличьей клетки отливают короткозамыкающие кольца и торцовые лопасти, осуществляющие вентиляцию машины.

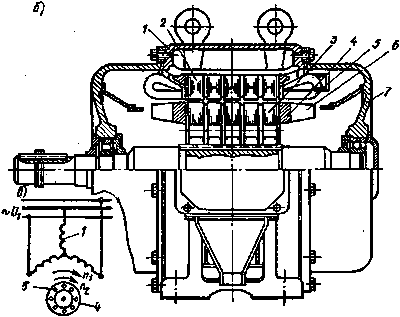

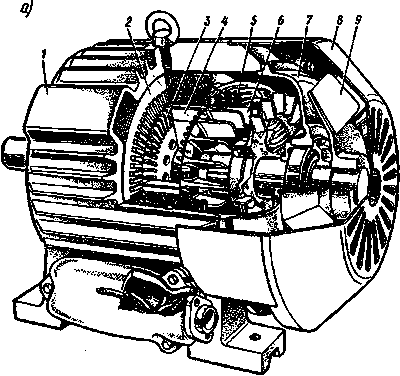

Рис. 1. Устройство асинхронного двигателя с короткозамкнутым ротором (а, б) и схема его включения (в): 1 — корпус; 2 — сердечник статора; 3 — сердечник ротора; 4 — обмотка ротора — беличья клетка; 5 — обмотка статора; 6 — вентиляционные лопатки ротора; 7 — подшипниковый щит; 8 — кожух вентилятора; 9 — вентилятор

Для этой цели особенно пригоден алюминий, так как он обладает малой плотностью, легкоплавкостью и достаточно высокой электропроводностью. В машинах большой мощности пазы короткозамкнутого ротора выполняют полузакрытыми, в машинах малой мощности - закрытыми. Обе формы паза позволяют хорошо укрепить проводники обмотки ротора, хотя и несколько увеличивают потоки рассеяния и индуктивное сопротивление роторной обмотки. В двигателях большой мощности беличью клетку выполняют из медных стержней, концы которых вваривают в короткозамыкающие кольца (рис. 2, в). Различные формы пазов ротора показаны на рис. 2, г.

В электрическом отношении беличья клетка представляет собой многофазную обмотку, соединенную по схеме Υ и замкнутую накоротко. Число фаз обмотки m ₂ равно числу пазов ротора z ₂, причем в каждую «фазу» входят один стержень и прилегающие к нему участки короткозамыкающих колец.

Часто асинхронные двигатели с фазным и короткозамкнутым ротором имеют скошенные пазы на статоре или роторе. Скос пазов делают для того, чтобы уменьшить высшие гармонические ЭДС, вызванные пульсациями магнитного потока из-за наличия зубцов, снизить шум, вызываемый магнитными причинами, и устранить явление прилипания ротора к статору, которое иногда наблюдается в микродвигателях.

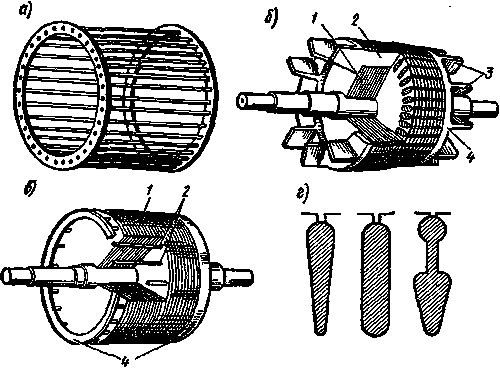

Рис. 2. Конструкция короткозамкнутого ротора: 1 — сердечник ротора; 2 — стержни; 3 — лопасти вентилятора; 4 — короткоза- мыкающие кольца

Двигатели с фазным ротором (рис.3, а). Обмотка статора выполнена так же, как и в двигателях с короткозамкнутым ротором. Ротор имеет трехфазную обмотку с тем же числом полюсов. Обмотку ротора обычно соединяют по схеме Υ, три конца которой выводят к трем контактным кольцам (рис. 3, 6), вращающимся вместе с валом машины. С помощью металлографитных щеток, скользящих по контактным кольцам, в ротор включают пусковой или пускорегулирующий реостат, т. е. в каждую фазу ротора вводят добавочное активное сопротивление.

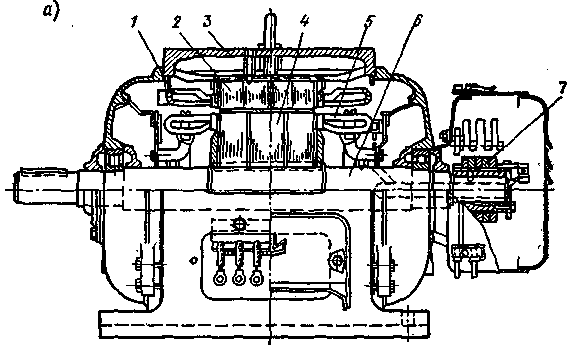

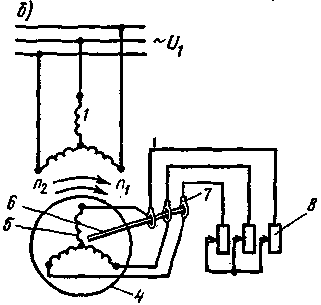

	Рис. 3. Устройство асинхронного двигателя с фазным ротором и схема его включения: 1 - обмотка статора; 2 - сердечник статора; 3 - корпус; 4 - сердечник ротора; 5 - обмотка ротора; б - вал; 7 - кольца; 8 - пусковой реостат

Чтобы уменьшить износ колец и щеток, двигатели с фазным ротором иногда имеют приспособления для подъема щеток и замыкания колец накоротко после выключения реостата. Однако введение этих приспособлений усложняет конструкцию электродвигателя и несколько снижает надежность его работы, поэтому обычно применяют конструкции, в которых щетки постоянно соприкасаются с контактными кольцами. Основные конструктивные элементы двигателя с фазным ротором приведены на рис. 4.6.

Области применения двигателей различных типов. По конструкции двигатели с короткозамкнутым ротором проще двигателей с фазным ротором и более надежны в эксплуатации (у них отсутствуют кольца и щетки, требующие систематического наблюдения, периодической замены и пр.). Основные недостатки этих двигателей - сравнительно небольшой пусковой момент и значительный пусковой ток. Поэтому их применяют в тех электрических приводах, где не требуются большие пусковые моменты (электроприводы металлообраба­тывающих станков, вентиляторов и пр.). Асинхронные двигатели малой мощности и микродвигатели также выполняют с ко­роткозамкнутым ротором.

Как показано ниже, в двигателях с фазным ротором имеется возможность с помощью пускового реостата увеличивать пусковой момент до максимального значения и уменьшать пусковой ток. Следовательно, такие двигатели можно применять для привода машин и механизмов, которые пускают в ход при большой нагрузке (электроприводы грузоподъемных машин и пр.).

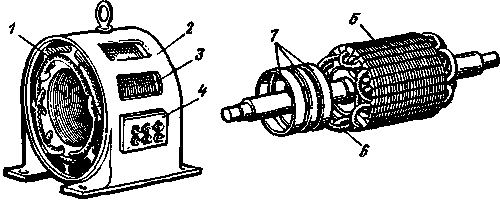

Рис. 4. Статор и ротор асинхронного двигателя с фазным ротором: 1 - обмотка статора; 2 - корпус; 3 - сердечник статора; 4 -коробка с выводами; 5 - сердечник ротора; 6 - обмотка ротора; 7 -контактные кольца
