Состав ПО ЦСК

В зависимости от целевой установки ПО подразделяется на три типа: инструментальное, системное и прикладное (рисунок 6.22) [4].

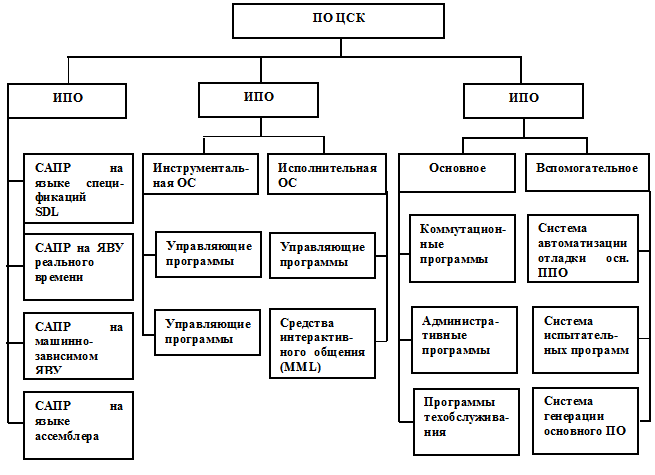

Рисунок 6.22 – Состав ПО ЦСК

Инструментальное ПО (ИПО) используется программистами как инструмент для написания и отладки программ. В составе ПО ЦСК инструментальное ПО предназначено для автоматизации проектирования программ на различных уровнях – от уровня алгоритмов до уровня машинных команд. Автоматизация обеспечивается специальными системами автоматизации проектирования (САПР). Применяемые САПР соответствуют различным уровням проектирования:

1) На этапе разработки алгоритмов функционирования используются САПР на основе языка SDL (Specification and Description Language). Алгоритм, представленный в терминах языка SDL, автоматически преобразуется в программу на одном из языков программирования.

2) На этапах программирования используются САПР на языке CHILL, на машинно-зависимом языке высокого уровня, на языке ассемблера.

Язык CHILL (CHILL – High Level Language – язык высокого уровня) предназначен для поддержки систем реального времени, т.е. он является проблемно-ориентированным.

Если в ПО УС используется машинно-ориентированный язык высокого уровня, то САПР на машинно-зависимом языке дает возможность программисту учитывать архитектурные возможности конкретных УУ, входящий в состав УС.

САПР на языке ассемблера позволяет разрабатывать программы с нормированным временем выполнения.

Системное ПО (СПО) включает в себя инструментальную и исполнительную операционную систему (ОС). Различия инструментальной и исполнительной ОС обусловлены степенью участия человека в управлении работой УС (степенью интерактивности). В инструментальной ОС управление осуществляется, главным образом, посредством команд (директив) оператора. В исполнительной ОС вмешательство оператора минимально и является вспомогательным, например, при возникновении аварийных ситуаций и проведении профилактических работ. Для интерактивного общения используется язык диалога «человек-машина» (MML – Man Machine Language).

Прикладное ПО (ППО) делится на основное и вспомогательное. Основное ПО содержит программы и данные, предназначенные для обеспечения технологического процесса установления соединений (коммутационные программы), удовлетворения запросов абонентов и администрации сети связи (административные программы), поддержания работоспособности аппаратно-программных средств ЦСК (программы технического обслуживания).

Вспомогательное прикладное ПО (СВПО) используется на этапе разработки основного прикладного ПО и подготовки ЦСК к эксплуатации.
