Следы прямой линии

Точки пересечения прямой линии с плоскостями проекций называются следами прямой.

Точка пересечения прямой с горизонтальной плоскостью проекций называется горизонтальным следом прямой Н, с фронтальной плоскостью – фронтальным следом – F.

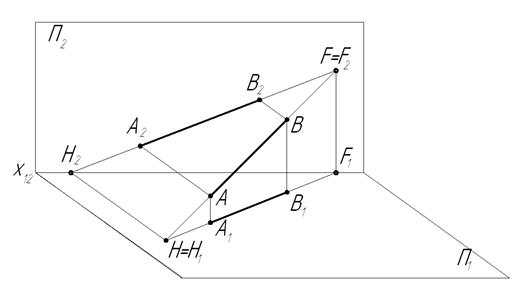

Пусть прямая АВ общего положения пересекает плоскость П₁ в точке Н и плоскость П₂ в точке F (рисунок 1.3.5).

Рисунок 1.3.5 – Следы прямой

Учитывая, что следом прямой является точка, одновременно принадлежащая и прямой, и плоскости проекций, можно наметить правила построения следов.

Горизонтальный след.

Фронтальная проекция горизонтального следа Н₂ является точка пересечения фронтальной проекции прямой с осью х₁₂.

Горизонтальная проекция горизонтального следа Н₁ строится на горизонтальной проекции прямой при помощи вертикальной линии связи, проведенной из Н₂.
