Биполярные транзисторы. Транзисторы подразделяют на два основных класса: биполярные и полевые

Транзисторы подразделяют на два основных класса: биполярные и полевые.

Биполярным транзистором называют полупроводниковый прибор с двумя взаимодействующими электрическими переходами и тремя (или более) выводами, усилительные свойства которого обусловлены явлениями инжекции и экстракции неосновных носителей заряда.

Имеется две разновидности биполярных транзисторов: бездрейфовые (диффузионные) и дрейфовые — они отличаются принципом работы. Рассмотрим бездрейфовые биполярные транзисторы.

Конструктивно биполярный транзистор представляет собой пластину монокристалла полупроводника с электропроводностью р- или n-типа, по обеим сторонам которой вплавлены (или внесены другим образом) полупроводники, обладающие другим типом электропроводности (рис. 4.1). На границе раздела областей с разным типом электропроводности образуются р-n или n-р переходы. Каждая из областей, называемых эмиттером 1, коллектором 2 и базой 3, снабжается омическим контактом, от которого делаются выводы Э, К и Б соответственно. Транзистор укрепляют на кристаллодержателе и помещают в герметизированный корпус, в дно которого через стеклянные изоляторы проходят выводы. Корпус может быть металлическим, пластмассовым или стеклян- ным.

При рассмотрении процессов, происходящих в транзисторе, его удобно представлять

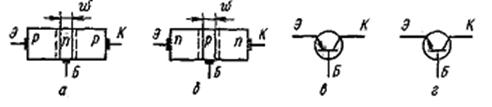

плоскостными структурными схемами. Транзистор, изображенный на рис. 4.1, в виде структурной схемы показан на рис.4.2,а. Он имеет структуру р-n-р. На рис.4.2,б показан транзистор с другим чередованием областей

(n-р-n), на рис. 4.2,в,г - соответствующие структурной схеме условные обозначения транзисторов. Разницы в принципе работы транзисторов обеих структур нет, но полярность подключения выводов к источнику питания противоположная. Так как транзистор - симметричная структура, то любая крайняя область могла бы быть как эмиттером, так и коллектором. Однако в реальных конструкциях, исходя из обеспечения лучшей работы транзистора, область коллектора делается большей по размерам, чем область эмиттера. Из тех же соображений активная толщина базы w делается небольшой (меньше диффузионной длины неосновных носителей). Выводы от каждой из областей называются так же, как и области: эмиттерный, базовый, коллекторный. Переход эмиттер- база называется эмиттерным, коллектор- база- коллекторным. Назначение эмиттера- инжекция (вспрыскивание) в область базы неосновных для нее носителей заряда, для чего область эмиттера выполняют более насыщенной основными носителями (более низкоомной), чем область базы. Назначение коллектора - экстракция (втягивание) носителей из базы, в которой различают три области: активную (между эмиттером и коллектором, через нее приходят носители заряда в активном режиме работы транзистора), пассивную (между эмиттером и выводом базы) и периферическую (за выводом базы).

Транзисторы классифицируют по различным признакам: по мощности — малой, средней, большой; по диапазону рабочих частот — низкой, средней, большой; по методу изготовления - сплавные, микросплавные, диффузионные, планарные и т.д.
