Конструктивные решения по результатам расчета. Такими решениями являются схема защитного заземления для конкретной ЭУ, разрез по вертикали и план рассчитанного ЗУ для подстанции

Такими решениями являются схема защитного заземления для конкретной ЭУ, разрез по вертикали и план рассчитанного ЗУ для подстанции, цеха или другого проектируемого объекта. На черте­жах указывают: основные геометрические размеры заземлителей, заземляющих проводников, их размещение в грунте и здании;

принципы крепления полос заземления к различным основаниям (стенам) и между собой; принятые опоры для крепления и проходы для проводников (полос) через стены и т.д. Для этого следует использовать справочник электромонтажника [17, с. 79...170]

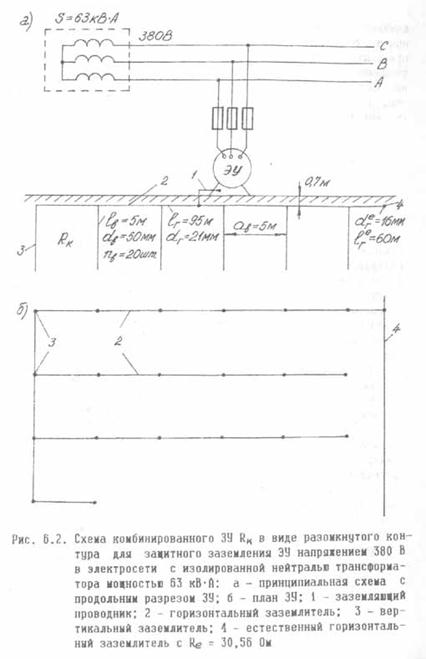

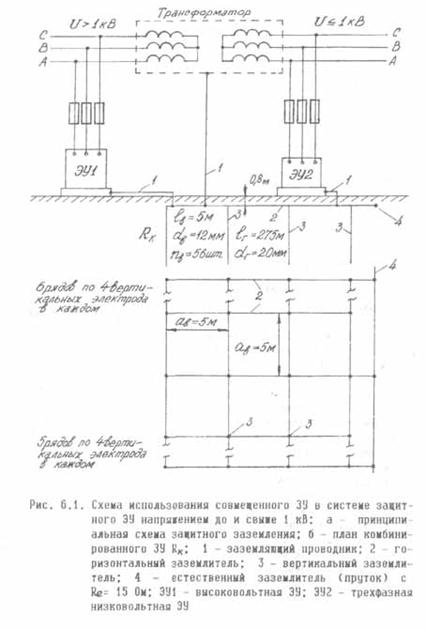

На практических занятиях и в контрольных работах заочни­ков студентам рекомендуется оформлять конструктивные решения по вышеуказанным заданиям как показано на рис. 6.1 и 6.2.

При оформлении этих решений на ватманском листе формата А1 разрезы и планы по проектируемому объекту, а также отдель­ные детали защитного заземления ЭУ или ЭО показываются студен­том в соответствующих масштабах и с крайне необходимыми пояс­нениями. Одновременно в расчетно-пояснительной записке приво­дятся студентом основные рекомендации ПУЭ [15] при организации проектируемого защитного заземления ЭУ или ЭО. К ним относят:

1) присоединение корпусов злектромашин, трансформаторов, аппаратов, светильников и т.п., металических корпусов передвижных и переносных ЭУ и т.д. (детально см. 1.7.46 ПУЭ) к ЗУ Rк (см. рис. 6.1 или 6.2) при помощи заземляющего проводника сечением не менее указанного в табл. 6.1; 2) расположение ЗУ, как пра­вило, в непосредственной близости от ЭУ, ЭО или около стен здания, в котором находится эта ЭУ. Оно должно состоять из ес­тественных и искусственных заземлителей. При этом в качестве естественных заземлителей следует использовать проложенные в земле водопроводные и другие металлические трубопроводы (за исключением трубопроводов горючих жидкостей, горючих или взрывчатых газов и смесей), обсадные трубы скважин, металлические и железобетонные конструкции зданий и сооружений, нахо-

-80-

дящиеся в соприкосновении с землей, и другие элементы, указан­ные в 1.7.70 ПУЭ. Для искусственных заземлителей следует применять только стальные заземлители с размерами не ниже, указанных в табл. 6.2. Общее предельно допустимое сопротивле­ние ЗУ в процессе эксплуатации ЭУ должно быть не выше вели­чин, указанных в табл. 6.6...6.8 для соответствующего удельно­го сопротивления грунта (земли).
