А– по вершинам правильных шестиугольников;б - по вершинам квадрата, в-по концентрическим окружностям

(1-корпус; 2-трубы; t-шаг труб; в-диаметр трубы)

Способы расположения диктуются наибольшей компактностью.

Длина труб определяется:

Различают одноходовые и многоходовые теплообменники.

В одноходовом – потоки параллельны ↑↑ или ↑↓.

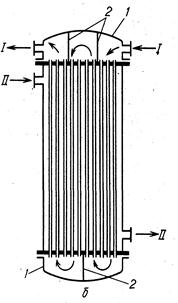

Многоходовые – могут быть по трубному пространству и по межтрубному. В многоходовом по трубному пространству – пучок труб разделен на несколько ходов перегородками в днищах. Для чего увеличение ходов? – в многоходовом теплообмене увеличивается соответственно числу ходов скорость, а следовательно (коэффициент теплоотдачи). Нужно увеличивать скорость того теплоносителя в первую очередь, у которого коэффициент теплоотдачи меньше.
