1. Простейший однокаскадный усилитель:
Входной сигнал Uвх поступает через разделительный конденсатор Ср1 на базу транзистора VT1 и изменяет её потенциал (Uбэ). Это приводит к пропорциональному изменению тока базы (входная характеристика транзистора) и соответственно тока коллектора (Iк).
При увеличении Iк уменьшается Uкэ (транзистор инвертирует сигнал).
Существенно при этом, что за счет усиления тока коллектора по сравнению с током базы происходит усиление входного сигнала (10 мВ на входе, 1 В на выходе – в 100 раз).
(8.4)
Недостатки этой схемы:
- низкая температурная стабильность
- изменение напряжения Uбэ в зависимости от температуры
- зависимость параметров от конкретного экземпляра транзистора

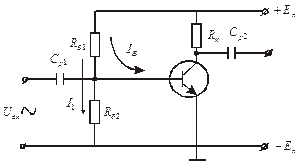

Схема с фиксированным смещением на базе.
I1/Iб»2…10

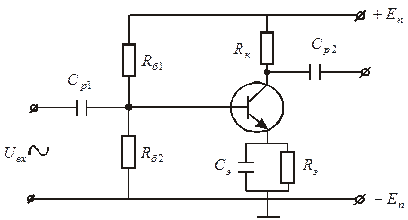

Схема с температурной стабилизацией.
С помощью Rэ, Cэ вводят стабилизацию температурного режима.

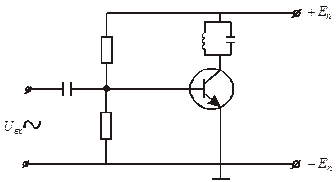

2. Резонансный усилитель.
(8.5)

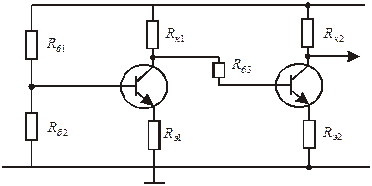

3. Усилитель постоянного тока:
В усилителях постоянного тока используют как правило резисторную связь между каскадами. Сложной задачей является обеспечение стабильной работы при изменении температуры и режима питания усилителя.
Лекция 9 20.02.2002
3. Операционные усилители.
Операционные усилители – специально изготовленные усилители с большим коэффициентом усиления (К®¥), предназначенные для введения обратной связи. Изготавливаются, как правило, в интегральном исполнении.
МИС» 10
СИС» 100
БИС»1000
СБИС» десятки тысяч.
