Сварные швы подразделяются по 7-и признакам:
Виду сварного соединения

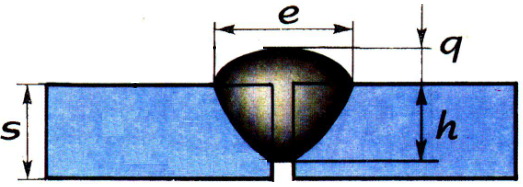

а) стыковой
| е – ширина шва; q – усиление шва; h – глубина провара; S – толщина металла. |
б) угловой
| k – катет углового шва; q – усиление шва; h – глубина провара. |

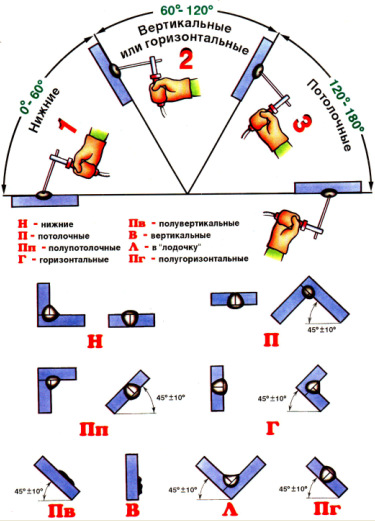

2) по положению в пространстве
3) по форме наружной поверхности
а)нормальный
б)выпуклый
в)вогнутый
4) по отношению к направленню действующих сил
| а) фланговый б) лобовой в) комбинированный г) косой |
5) по виду наполнения шва

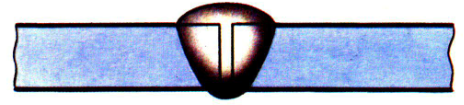

а) однопроходной
б) многопроходной
Y bQaez+KXmw792JrZf6gktX2ESMm+SFDLgIOipMbiT1Ai2x9Nm9o4MKnyHitVZk9/ZDxzH6ZmSlKv D6o20D6hHg7yXOAc42YA95uSEWeipv7XljlBifpsUNP1fLGIQ5SMxfJ9iYY7PWlOT5jhCFXTQEne 3oQ8eFvrZD/gS5kgA9fYB51MEsWGyVnt08e+T2TsZzQO1qmdov78STbPAAAA//8DAFBLAwQUAAYA CAAAACEAmza05eAAAAAKAQAADwAAAGRycy9kb3ducmV2LnhtbEyPwU7DMAyG70i8Q2QkbiztBk1V mk6AtB3gMDG4cMsary00TtVkXXl7zAlutvzp9/eX69n1YsIxdJ40pIsEBFLtbUeNhve3zU0OIkRD 1vSeUMM3BlhXlxelKaw/0ytO+9gIDqFQGA1tjEMhZahbdCYs/IDEt6MfnYm8jo20ozlzuOvlMkky 6UxH/KE1Az61WH/tT05DOCaPn/nmQ/ptPr48z7fbnZ2WWl9fzQ/3ICLO8Q+GX31Wh4qdDv5ENohe wypLFaM83K1AMKCUykAcmFRpCrIq5f8K1Q8AAAD//wMAUEsBAi0AFAAGAAgAAAAhALaDOJL+AAAA 4QEAABMAAAAAAAAAAAAAAAAAAAAAAFtDb250ZW50X1R5cGVzXS54bWxQSwECLQAUAAYACAAAACEA OP0h/9YAAACUAQAACwAAAAAAAAAAAAAAAAAvAQAAX3JlbHMvLnJlbHNQSwECLQAUAAYACAAAACEA Jo0RHEsCAACRBAAADgAAAAAAAAAAAAAAAAAuAgAAZHJzL2Uyb0RvYy54bWxQSwECLQAUAAYACAAA ACEAmza05eAAAAAKAQAADwAAAAAAAAAAAAAAAAClBAAAZHJzL2Rvd25yZXYueG1sUEsFBgAAAAAE AAQA8wAAALIFAAAAAA== " strokecolor="white [3212]">
| 1 – корневой валик 2,3,4,5,6,7 – заполняющие 8 - подварочный |
|
|
|
в) многослойный
| 1 – корневой 2,3 – заполняющие 4 – облицовочный 5 - подварочный |

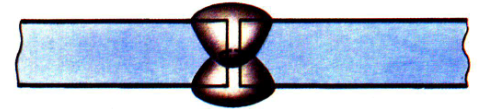

г) двусторонний
6) по протяженности
| а) сплошной |
|
| б) прерывистый |
|
| в) цепной |
|
| г) шахматный |
|
7) по длинне
а)короткий до 250мм
б)средний от 250 до 1000мм
в)длинной от 1000мм
