Работа в режиме «Графики»

Работа в режиме «Графики» начинается из Главного рабочего окна программы (см. рис. 7.1) при нажатии кнопки «F8 – Графики». После чего на дисплее компьютера открывается окно «Измерение вибрации по двум каналам. Графики» (см. рис. 7.33).

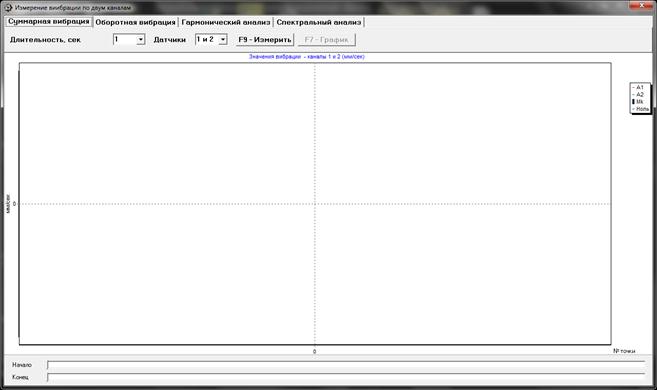

Рис. 7.33. Рабочее окно «Измерение вибрации по двум каналам. Графики».

При работе в данном окне возможно построение четырёх вариантов графиков вибрации.

Первый вариант позволяет получить графики временной функции суммарной вибрации (по виброскорости) по первому и второму или третьему и четвёртому измерительным каналам.

Второй вариант позволяет получить графики вибрации (по виброскорости), проявляющейся на оборотной частоте ротора и её более высоких гармонических составляющих.

Указанные графики получаются в результате проведения синхронной фильтрации временной функции суммарной вибрации.

Третий вариант позволяет получить графики вибрации с результатами гармонического анализа.

Четвёртый вариант позволяет получить графики вибрации с результатами спектрального анализа.
