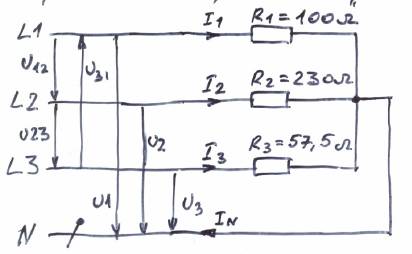

Найти токи потребителей и в нейтральном проводе, если Uл = 400В.
Решение.
U1 = U2 = U3 =Uл/√3 = 400/√3 = 230В.
Токи потребителей:
I1 = U1/R1 = 2,3А;
I2 = U2/R2 = 230/230 = 1А;
I3 = U3/R3 = 230/57,3 = 4А.

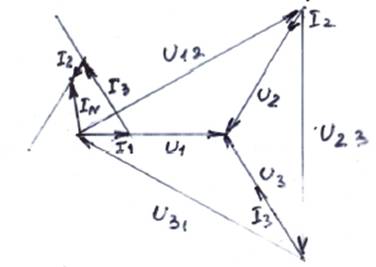

Для получения геометрической суммы токов используем векторную диаграмму.
Масштаб возьмём
I1 + I2 + I3 = IN
Из векторной диаграммы определяем, что IN = 2,5А.
Рассмотрим особый случай, когда несимметричность получается в результате повреждения одной из фаз (например, сгорел предохранитель).

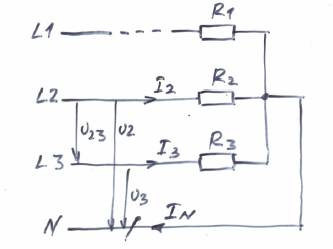

Если нейтральный проводник целый, то повреждённая фаза останется без питания. В остальных фазах нормальная работа продолжится. I2 = U2/R2 и I3 = U3/R3.
Ток в нейтральном проводе будет равен геометрической сумме I2 + I3.
В нейтральный провод нельзя ставить предохранители, выключатели и другие устройства, которые могут привести к его размыканию. В случае обрыва нейтрали фазовое напряжение может превысить обусловленное значение.

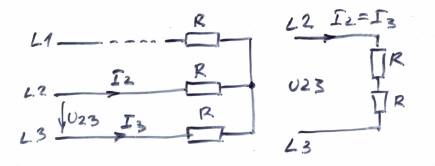

Если в системе нет нейтрального провода, то обрыв фазы приведёт к положению, как в однофазной сети.
|
|
Потребители во второй и третьей фазах будут соединены последовательно и
I2 = I3 = U23/(R2 +R3).

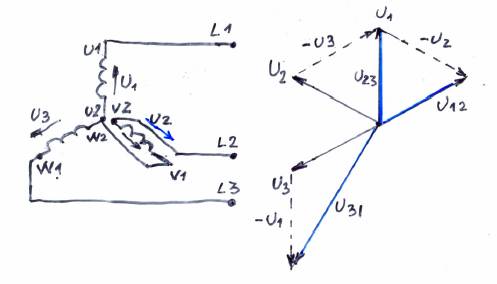

Ещё раз о соединении обмоток генератора или трансформатора. Важно учитывать, чтобы обмотки трансформатора или генератора были соединены правильно. Это значит, что начала обмоток соединяются с линейным проводом, а концы между собой. Если одна из обмоток подсоединена неправильно, то возникает несимметричная линейная система, что показано на рисунке, где мы видим, что представляют собой линейные и фазные напряжения, если обмотка V1 – V2 соединена неправильно. U12, U23 и U31 теперь не равны и образуют несимметричную систему.
