С помощью комбинации пиктограмм строятся UML диаграммы. Девять основных видов диаграмм перечисленных в третьей ветви структурного дерева языка UML (см. Рис.3.2). Мы не будем изучать все девять видов UML диаграмм, а рассмотрим только три из них - диаграммы прецедентов, диаграммы классов и диаграммы действий.
Диаграмма прецедентов (use case diagram) – это графическое представление всех или части актеров, прецедентов и взаимодействий между ними. В каждой системе обычно есть главная диаграмма прецедентов, которая описывает внешнюю границу системы и основные внешние функции (внешнее поведение) системы. Основная диаграмма прецедентов Автоматизированной системы регистрации учебных курсов будет построена в Лекции 5. А пока, в качестве примера диаграммы прецедентов мы рассмотрим диаграмму, изображающую все прецеденты для одного актера, которым является регистратор учебных курсов. Эта диаграмма показана на Рис.3.8

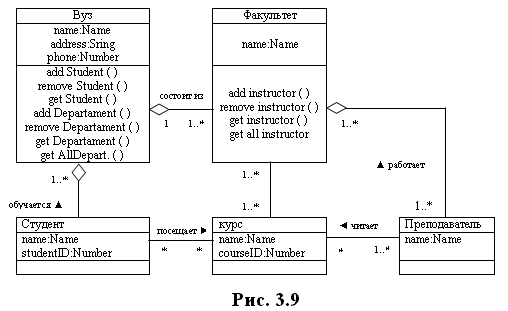

Диаграммы классов применяются для моделирования объектно-ориентированных систем. На простых диаграммах показываются классы и отношения между классами. На сложных диаграммах показываются классы, интерфейсы, кооперации и отношения между ними. Диаграммы классов дают статический вид системы. Можно также сказать, что диаграммы классов представляют собой взгляды разработчиков на статические состояния проектируемых систем. С помощью диаграмм классов составляется словарь системы. Диаграммы классов являются основой для создания диаграмм компонентов и развертывания. Следует особо подчеркнуть, что диаграммы классов важны не только для визуализации, специфицирования и документирования структурных моделей, но также для прямого и обратного проектирования исполняемых кодов систем. На Рис.3.9 приведен пример простой диаграммы классов, моделирующей объекты системы регистрации курсов и отношения между ними.
UML диаграммы классов включают в себя как частный случай диаграммы "сущность-связь" (Entity-relationship diagrams), которые используются для логического проектирования реляционных, объектно-ориентированных и гибридных объектно-реляционных баз данных.

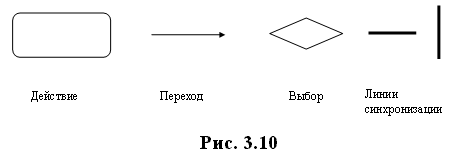

В заключение рассмотрим диаграммы действий. Но прежде познакомимся с пиктограммами "действие", "переход", "выбор" и "линии синхронизации", используемыми в диаграммах действия. Эти пиктограммы представлены на Рис.3.10.
В языке UML действие изображается в виде прямоугольника с закругленными углами, переходы - в виде направленных стрелок, элементы выбора - в виде ромбов, линии синхронизации - в виде горизонтальных и вертикальных линий (Рис.3.10).

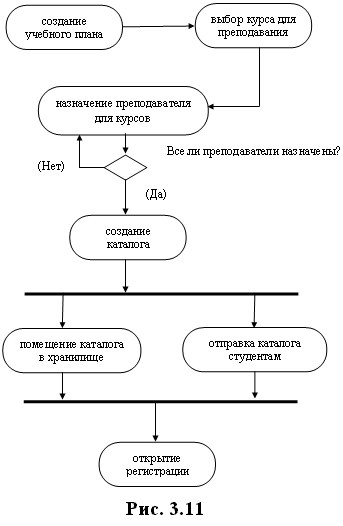

На Рис.3.11 приведен пример диаграммы действий моделирующей действия, выполняемые в процессе создания системы регистрации учебных курсов.
