Графическая форма представления прямоугольников

Рассмотрим обработчики событий в окне графической формы представления прямоугольников.

Обработчики реализованы на форме 3, изображенной на рисунке 6.9.

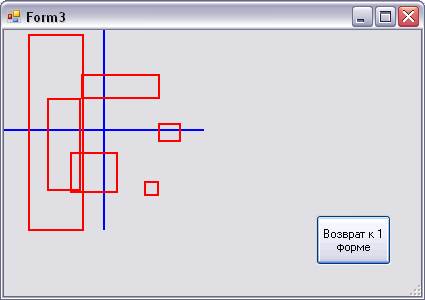

Рисунок 6.9 – Окно графической формы представления прямоугольников

Сразу хочется отметить, что дизайн представленной формы долек от совершенства. В коде формы 3 нет ничего того, что для Вас является новым (эта форма добавлена в проект для большего числа форм). Поэтому просто приведем исходный код формы:

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Windows.Forms;

namespace WindowsFormsApplication1

{

public partial class Form3: Form

{

public Form3()

{

InitializeComponent();

}

private void button1_Click(object sender, EventArgs e)

{

Close();

}

private void Form3_Paint(object sender, PaintEventArgs e)

{

int ax, ay, bx, by;

Pen myPen = new Pen(Color.Blue, 2);

Graphics g = e.Graphics;

g.DrawLine(myPen, 0, 100, 200, 100);

g.DrawLine(myPen, 100, 0, 100, 200);

myPen = new Pen(Color.Red, 2);

for (int i = 0; i < 6; i++)

{

if (Form1.a[i, 0] < Form1.a[i, 2]) ax = Form1.a[i, 0];

else ax = Form1.a[i, 2];

if (Form1.a[i, 1] < Form1.a[i, 3]) ay = Form1.a[i, 1];

else ay = Form1.a[i, 3];

bx = Math.Abs(Form1.a[i, 0] - Form1.a[i, 2]);

by = Math.Abs(Form1.a[i, 1] - Form1.a[i, 3]);

g.DrawRectangle(myPen, ax+100, ay+100, bx, by);

}

}

}

}

Еще одна форма проекта «Информация об авторе» также добавлена для демонстрации возможностей многооконного приложения.

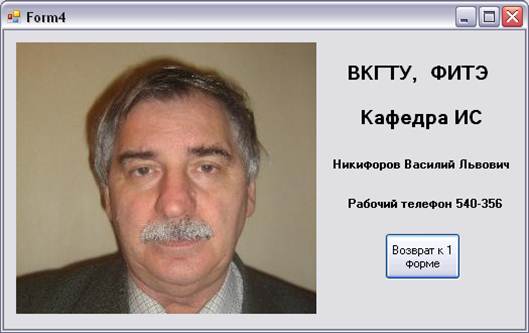

Рисунок 6.10 – Окно режима программы «Информация об авторе»

Исходный код формы 4 содержит только обработчик кнопки возврата к 1 форме. Остальное реализовано с помощью свойств элементов формы 4:

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Windows.Forms;

namespace WindowsFormsApplication1

{

public partial class Form4: Form

{

public Form4()

{

InitializeComponent();

}

private void button1_Click(object sender, EventArgs e)

{

Close();

}

}

}

Вопросы для самопроверки

1 Что означает сокращение MDI?

2 В каких ситуациях имеет смысл проектировать главную форму как главную кнопочную форму?

3 Какой элемент управления обычно используется для размещения рисунков на форме?

4 Как добавить в проект новую форму с помощью окна Solution Explorer?

5 Как добавить в проект новую форму с помощью режима Project?

6 Чем отличается диалоговое (модальное) окно от обычного окна формы?

7 Каким методом открывается обычное (не модальное) окно формы?

8 Каким методом открывается модальное окно формы?

9 Что делает следующий фрагмент программы:

private void button3_Click(object sender, EventArgs e)

{

Form5 f5 = new Form5();

if (f5.ShowDialog() == DialogResult.OK) k = 0;

}?

10 Какой элемент управления часто используется для табличной формы представления информации?
