Состав технического обеспечения САПР

Техническом обеспечении (ТО) САПР включает в себя вычислительный комплекс (ВК) на базе высокопроизводительной вычислительной техники с большим объемом оперативной и внешней памяти, широким набором периферийных устройств для обеспечения диалогового режима работы, выпуска текстовой и чертежной документации и создания полноценных баз данных [27, 2020, 17, 30, 74].

Целесообразно создавать комплексные САПР на основе двухуровневой иерархической структуры с ЭВМ средней и большой производительности на верхнем уровне и сетью терминальных станций на нижнем уровне.

Выбор типового ВК для верхнего уровня производится в зависимости от сложности объекта проектирования, который определяют согласно государственным стандартам по числу составных частей.

Для верхнего уровня САПР предусмотрен выпуск различных модификаций ВК с едиными версиями операционных систем (ОС). В состав типовых ВК должны входить ОС для обработки графической информации, специальные графические процессоры, графические периферийные устройства.

За десятилетия своего развития технические средства САПР прошли несколько этапов, в значительной степени связанных со сменой поколений ЭВМ и совершенствованием периферийных устройств. Базовые ЭВМ первых поколений САПР РЭС — автоматизированное рабочее место (АРМ) — на основе универсальных ЭВМ среднего класса и мини-ЭВМ с расширенным набором периферийных устройств ввода/вывода графической информации (АРМ на базе ЭВМ IBM-360 и PDP-11 за рубежом, АРМ на базе БЭСМ-6, МИР, ЕС ЭВМ, СМ ЭВМ, "Электроника" у нас в стране).

Характерной чертой развития технических средств этих поколений было стремление максимально приблизить АРМ к проектировщику РЭС с помощью САПР. Возникшее при этом противоречие между требованием относительно низкой стоимости, габаритов и потребностью сохранения высоких технических параметров базовых ЭВМ из-за сложности решаемых задач САПР привело к созданию мощных децентрализованных систем ЭВМ, объединенных локальными вычислительными сетями (ЛВС).

К настоящему времени сложился устойчиво растущий рынок сбыта аппаратных и программных средств в области САПР, который выработал собственные требования к базовым ЭВМ, периферийным устройствам и ЛВС. В качестве эталонных базовых ЭВМ, находящихся непосредственно на столах проектировщиков РЭС, выступают в течение уже длительного времени рабочие станции (РС), связанные ЛВС между собой и другими ЭВМ.

РС имеют существенные отличия от персональных компьютеров (ПК), поскольку требования к РС формируются рынком в области САПР, а требования к ПК — в значительной степени рынком в области офисного оборудования, бытовой техники, средств связи и коммуникаций. РС развивались независимо от ПК, однако удешевление элементной базы РС и повышение требований к техническим характеристикам ПК привели к тому, что наиболее мощные модели ПК проникли на рынок средств САПР, конкурируя с недорогими РС.

Особенности архитектуры и технических характеристик РС с точки зрения их применения в качестве базовых вычислительных систем в области САПР РЭС наиболее ясно проявляются при сравнении с ПК.

Вычислительным ядром большинства РС является RISC-процессор, т.е. процессор с сокращенным набором команд и повышенным быстродействием — большинство его команд выполняется за один период тактового генератора частоты, синхронизирующего работу такого микропроцессора (МП). Большинство ПК имеет в качестве вычислительного ядра МП со сложным набором команд (CISC-процессор), у которого каждая команда выполняется в несколько тактов генератора частоты. При этом сравнительно более низкая производительность ПК компенсируется более простым программным обеспечением и совместимостью с более ранними моделями ПК.

Все современные PC имеют большой объем оперативного запоминающего устройства (ОЗУ) и работают под управлением сложных многозадачных операционных систем с соответствующими аппаратными средствами поддержки. Большая часть ПК имеет несколько меньший объем ОЗУ и работает под управлением более простых однозадачных ОС типа MS-DOS, хотя и имеет средства аппаратной поддержки многозадачности ОС. Эта особенность PC обусловлена сложностью задач и иерархичностью пакетов САПР.

Наличие в PC мощных графических процессоров с поддержкой высокоскоростной и высококачественной графики с разрешением не менее 1000x1000 и цветовой палитрой до 1,5 млн цветовых оттенков. В большинстве ПК используется менее высококачественная графика стандарта VGA, SVGA. Эта особенность PC обусловлена тем, что большинство задач САПР требует высококачественного графического ввода/вывода информации.

В базовый комплект PC обязательно встраивается аппаратура высокоскоростной связи со стандартной ЛВС — сетевой адаптер. В базовом комплекте ПК обычно не предусмотрено наличие сетевого адаптера. Такая особенность PC обусловлена тем, что PC не может работать эффективно в автономном режиме, без взаимодействия с другими PC и типами ЭВМ через ЛВС. ПК спроектирован как автономное устройство, поэтому даже при объединении ПК в локальную сеть большинство операций с информацией ПК проводит автономно. Структурная схема типичной РС с подключенными к ней периферийными устройствами показана на рис. 5.4.

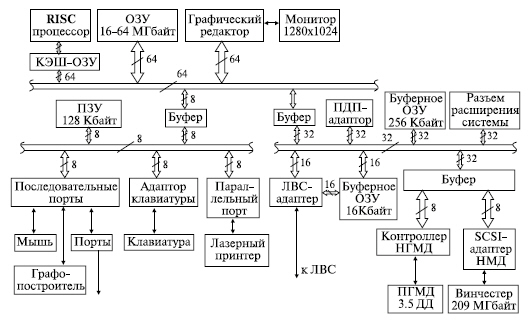

Рис. 5.4. Архитектура рабочей станции

Базовый набор компонентов PC составляют:

системная плата, содержащая RISC-процессор с аппаратно реализованным сопроцессором арифметики с плавающей точкой (САПТ), оперативное и постоянное запоминающие устройства (ОЗУ и ПЗУ) и, как правило, графический адаптер с подключенным к нему монитором;

платы сопряжения с периферийными устройствами, образующие подсистему ввода/вывода с клавиатурой, манипулятором типа "мышь", иногда с автоматическим сканером, графопостроителем или лазерной печатью;

платы сопряжения с внешними запоминающими устройствами (ВЗУ), плата сетевого адаптера

Основой системной платы является базовый МП, осуществляющий арифметические и логические операции, а также управление PC. На одном кристалле современного RISC-МП расположен целочисленный процессор, часто сопроцессор арифметики с плавающей точкой, а иногда и графический процессор обработки изображений (от сотен тысяч до миллионов транзисторов на одном кристалле). В некоторых недорогих вариантах базовых ЭВМ САПР на основе ПК используются МП со сложным набором команд.

PC и ПК являются нижним уровнем технических средств САПР, непосредственно доступным проектировщикам РЭС с помощью САПР. Часть задач в САПР требует более высокой производительности, что достигается использованием ЭВМ других классов и их комплексированием вместе с PC и ПК на базе ЛВС.

Контрольные вопросы и упражнения

1. Какие требования предъявляются к техническому обеспечению САПР?

2. Что такое "мейнфрейм"?

3. Как представляется среда передачи данных?

4. Что представляет собой канал передачи данных?

5. Назовите методы разделения линии передачи данных.

6. Назовите варианты топологии локальных вычислительных сетей.

7. Что называется сервером?

8. Назовите разновидности серверов.

9. Как осуществляется передача информации в сетях с коммутацией каналов и коммутацией пакетов?

10. Что представляет собой эталонная модель взаимосвязи открытых систем (ЭМВОС)?

11. Расскажите об уровнях ЭМВОС.
