Наименование оборудования | Модель (тип) и основные параметры | Габаритные размеры оборудования (длина * ширина * высота) мм | Суммарная установленная мощность кВт | Оптовая цена, руб. |
17 – валковая листоправильная машина | UВР 6*2000 мм (толщина * ширина листа) | 6850*2200*2300 | ||
11- валковая листоправильная машина | UВР 10*2000 мм | 6800*2030*2900 | ||
- | UВР 18*2000 | 7500*3000*3440 | ||
Разметочная плита | РП | 4000*2500*800 | - | |
- | РП | 6000*3000*800 | - | |
Гильотинные кривошипные листовые ножницы с наклонным ножом | НД 3316 4*2000 мм толщина *ширина листа | 2850*2100*1520 | 7,5 | |
- | Н3218Б 6,3*2000 мм | 2175*2840*2000 | 5,8 | |
- | Н3218Б 6,3*3200 мм | 4500*2810*1800 | 15,7 | |
- | Н3121 12,5*2000 мм | 3600*2500*2375 | 18,5 | |
- | НБ478 16*3200 мм | 4730*3550*2600 | 28,1 | |
- | Н478А 16*3200 | 4910*3355*2395 | 29,7 | |
- | Н481А 20*3200 мм | 5040*3360*2660 | 29,7 | |
- | Н482 25*3200 мм | 5285*4300*2660 | 41,1 | |
- | Н483 32*3200 | 5285*4300*2660 | 41,1 | |
Ножницы двухдисковые одностоичные с наклонными ножами | Н4414А 2,5 мм толщина листа | 1850*940*1425 | 2,3 | |
- | Н4420 | 2860*1400*2160 | 8,5 | |
Кромкострогальный станок | 7808 8000*2000*200 | 14150*4500*3350 | ||
- | 7806 6000*2000*200 | 11070*3480*2600 | ||
- | 7814 14000*2000*200 | 20150*4500*3350 | ||
Машина листогибочная трехвалковая | И2220А 10*2000 мм (толщина – ширина листа) | 4020*1100*1335 | 16,1 | |
Машина листогибочная четырехвалковая | 367П 25*2500 мм | 7695*2350*2620 | 58,2 | |
- | ИА2424 25*3150 мм | 10930*3850*3800 | ||
- | ИА2426 40*3150 | 10570*3900*3880 | ||
Пресс гидравлический листоштамповочный одностоечный отбортовочный | П3236 400тс (норм. усилие) | 9180*5050*5650 | 73,9 | |
- | П3239 800тс | 11050*6390*6600 | 123,9 | |
Пресс гидравлический листоштамповочный рамный простого действия | П311 160тс | 2540*2600*4000 | ||
- | П313 250тс | 3060*2620*4600 | ||
- | П315 630тс | 5070*3000*5480 | ||
Пресс гидравлический листоштамповочный рамный двойного действия | П331 160тс | 4520*2520*5250 | 83,4 | |
- | П332А 250тс | 4840*2520*6100 | 83,4 | |
Пресс гидравлический листоштамповочный рамный двойного действия | П333 400тс | 5470*3470*6780 | 123,4 | |
Машина трубогибочная с механическим приводом | ГСТМ – 2ГМ ø 60*4 мм (диаметр и толщина стенки трубы) | 3760*1400*1060 | ||
- | И3428А ø60*4мм | 3725*1500*1120 | ||
- | И3432А ø 160*6мм | 4900*2370*1400 | ||
Станок трубогибочный с нагревом ТВЧ | ТГУ – 300м ø299-диаметр трубы | 5520*1730*1230 | ||
Радиально - сверлильный станок | 2М55 | 2665*1020*3430 | 5,5 | |
- | 2М57 | 3500*1630*4170 | 7,5 | |
Универсальная сборочная плита | УСП | 3000*2000*800 | - | |
- | УСП | 5000*3000*800 | - | |
Механизированная установка для сборки продольных стыков обечаек (роликовый стенд и др. мех-мы) | РДС ø500-3600мм (диаметр обечаек) | 5400*3600*4200 | ||
То же для кольцевых стыков обечаек | МУКС ø400 и более мм | 10500*3400*3800 (5 ролико -опор) | ||
Испытательный стенд (роликовый – механизированный) | ИС – (Т – 30М) | 10500*3400*3800 | ||
Стенд роликовый механизированный | Т – 30М | 10500*3400*3800 | ||
Установка для автоматической сварки продольных и кольцевых швов цилиндрических обечаек (велосипедная тележка с балконом, сварочный автомат, стенд роликовый механизированный, источники питания и т.д. | АДС | 7400*3600*4800 | 35-40 | |
Стол сварочный неповоротный | ССН – 1 | 800*850*1370 | - | |
- | ССН – 2 | 800*850*1370 | - | |
- | ССН - 3 | 850*1395*1470 | - | |
Манипулятор сварочный | М11050 ø250-1250мм (диаметр изделия) | 1310*1260*950 | 1,5 | |
- | М11070 до 2000мм | 1610*1500*1190 | ||
Электрический мостовой кран | Ок = 5т | Вк = 17м (ширина пролета крана) Вк =23 | ||
Ок =10т | Вк =17м 23м м 29м 35м | |||
Ок =20т | Вк =16,5 м 22,5 м 28,5 м 34,5 м | |||
Ок =30т | Вк =16,5 м 22,5 м 28,5 м 34,5 м | |||
Ок =50т | Вк =16,5 м 22,5 м 28,5 м 34,5 м |

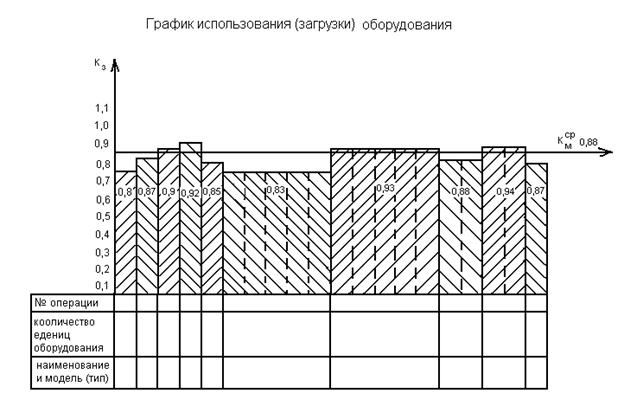

Приложение 3
Приложение 4
