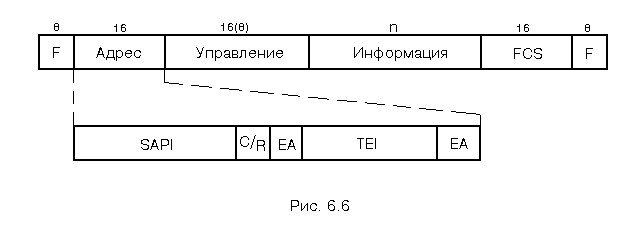

На участке КБС-ПБС используют стандартные цифровые каналы со скоростью передачи 64 кбит/с. Для транспортировки сигнальной информации по стандартному цифровому каналу используются звеньевые возможности протокола LAP D, широко применяемые в ЦСИО [6]. При этом обеспечиваются два режима доставки информации на звене: с подтверждением и без подтверждения. Второй режим не гарантирует того, что информация благополучно достигнет адресата. Обмен информацией на звеньевом (втором) уровне (в соответствии с моделью ВОС) протокола LAP D осуществляется в виде кадров, формат которого приведен на рис. 6.6. Любой кадр идентифицируется стартовым и концевым флагом F (01111110). В целях обеспечения прозрачности цифрового потока канала для информации, заключенной между флагами, используется процедура бит стаффинг. Контроль за достоверностью реализуется с помощью контрольных бит FCS (Frame Check Sum). Адресное поле кадра содержит: идентификатор точки подключения TEI (Terminal End-point Identifier); идентификатор доступа к службам SAPI (Service Access Point Indicator); индикатор команды (“0”) либо ответа (“1”) C/R (Command / Response); индикатор расширения адресного поля по байтам ЕА (“0”-да, “1”-нет). Использование полей SAPI и TEI в процессе доставки информации на участке КБС-ПБС показано на рис. 6.7. Поле управления определяет тип формата кадра и содержит информацию, необходимую для управления обменом кадрами на звене: номера передаваемого и ожидаемого кадров и соответствующей бит индикации. В общем случае различают три типа форматов: I - информационный кадр; S - управляющий кадр; U - неномерованный кадр. Формат кадра типа S не имеет информационного поля и используется для: подтверждения о приеме кадра (RR), оповещения о занятости (RNR), переспроса кадров (REJ) и т.д. Кадры формата U могут иметь информационное поле, но не содержат порядковых номеров. Они используются: для установления двухстороннего логического канала (SABME) и его разрушения (DISC), для отказа при переполнении буфера (FRMR) и т.д.
|
|

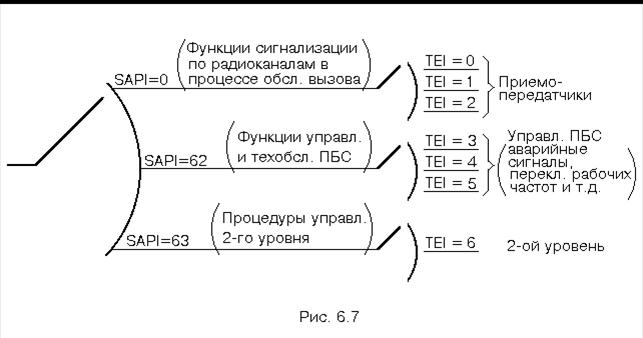

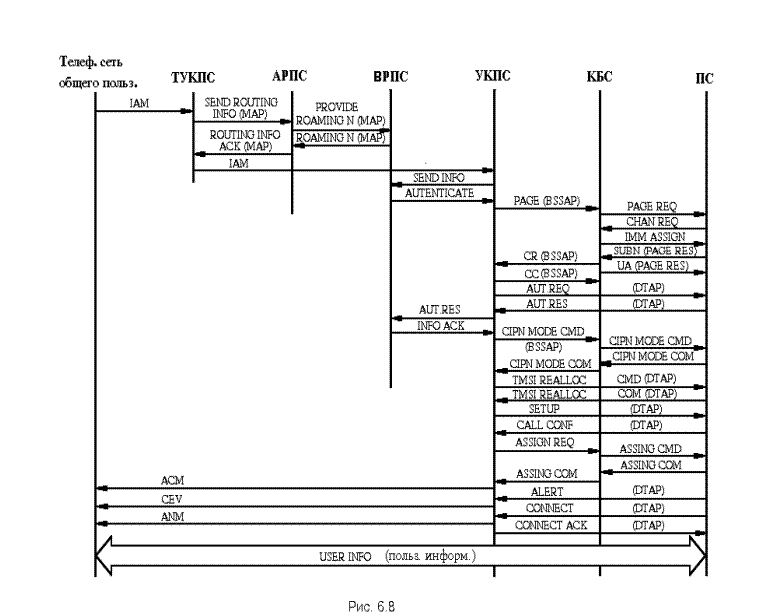

Таким образом, для успешного установления соединений в зависимости от звена сети используется и соответствующий тип сигнализации. В качестве примера на рис. 6.8 приведена диаграмма обмена сигналами в процессе успешного обслуживания входящего вызова к ПС от абонента стационарной телефонной сети общего пользования.
К О Н Т Р О Л Ь Н Ы Е В О П Р О С Ы
1. Какие системы сигнализации используются в GSM и почему?
2. Поясните функциональную модель ОКС и назначение уровней?
3. Каково назначение части управления сигнальными соединениями?
4. Как формируется сигнальная единица, и каково назначение каждого из полей?
5. Какие прикладные части специально разработаны для поддержки сигнализации в сети GSM, и в чем заключаются их особенности?
|
|
6. Как обеспечивается сигнализация на участке КБС-ПБС? Поясните используемый формат кадра на звеньевом уровне.
ЛИТЕРАТУРА
1. Lee, W.C.Y. Mobile communications design fundamentals / William C.Y.Lee - 2nd ed., 1993.
2. MKKTT. Рекомендации Q.1001 - Q.1005, Q.1031, Q.1032.
3. Громаков Ю.А. Стандарт на общеевропейскую сотовую систему подвижной связи GSM // Электросвязь,-1993, № 10.
4. Громаков Ю.А. Структура TDMA - кадров и формирование сигналов в стандарте GSM // Электросвязь,
5. Громаков Ю.А. Организация физических и логических каналов в стандарте GSM // Электросвязь,-1993, № 10.
6. Данилов В.И., Фань Гэн-линь. Цифровые сети интегрального обслуживания: Учеб.пособие / ЛЭИС. - Л., 1989.
7. Боккер П. ISDN. Цифровая сеть с интеграцией служб. Понятия, методы, системы / Пер. с нем. / - М.: РиС, 1991.
8. Беллами Дж. Цифровая телефония / Пер. с англ. / - М.: РиС, 1986.
