Блок добавочного усилителя повышает энергетический потенциал линии и используется при необходимости получения более протяженного регенерационного участка. В области доступа секции MS оборудования 1660SM может быть установлено до восьми блоков добавочного усилителя.
Добавочные усилители различаются значениями мощности выходного оптического сигнала: +10 дБм и +15 дБм (минимум), оптическими разъемами (FC/PC или SC/PC). Блок обеспечивает нерегенеративное прямое усиление оптического сигнала (т.е. без какого-либо промежуточного оптического/электрического преобразования) в диапазоне 1550 нм.

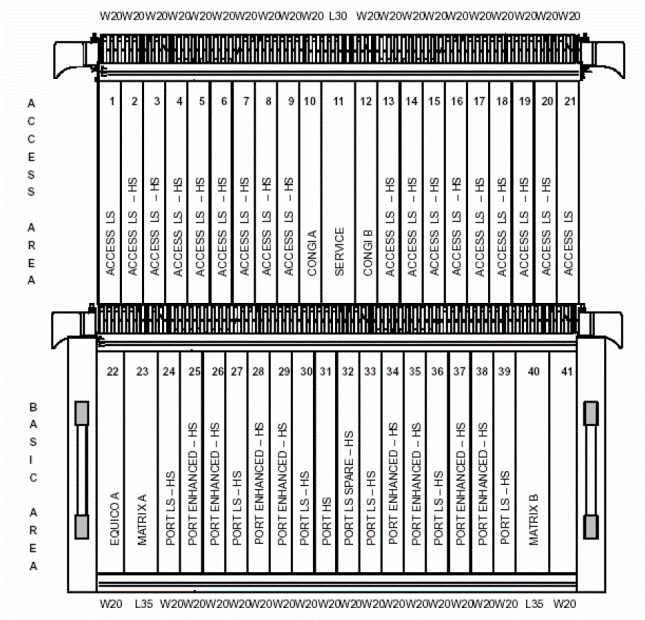

Access Area - область доступа, Basic Area - базовая область, Wmm - ширина в мм
Рисунок 4.17 – Размещение блоков оборудования 1660SM

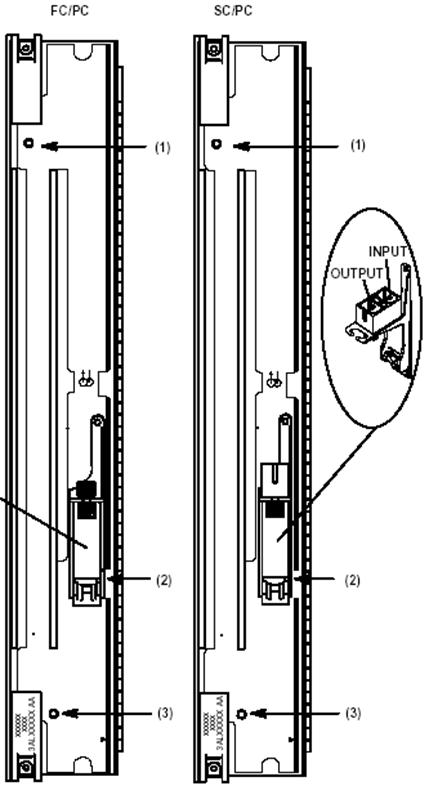

(1) Кнопка перезапуска лазера
(2) Канал 1
(3) ДСД
Рисунок 4.18 – Плата оптического порта STM-16

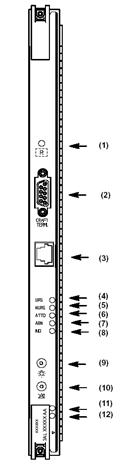

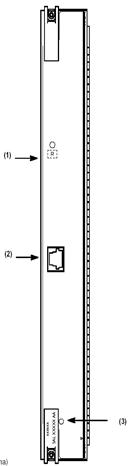

| (1) Командная кнопка перезапуска; (2) RJ45 используется только в заводских условиях; (3) МСД; | (1) Командная кнопка перезапуска; (2) Разъем для персонального компьютера (F-интерфейс); (3) RJ45 используется только в заводских условиях; (4) Красный светодиод – срочный аварийный сигнал; (5) Красный светодиод – несрочный аварийный сигнал (несущественный); (6) Желтый светодиод – сохранение аварийного сигнала (дежурная авария); (7) Желтый светодиод – ненормальное состояние; (8) Желтый светодиод – индикативный аварийный сигнал (предупреждение); (9) Кнопка тестирования лампочек; (10) Кнопка сохранения аварийного сигнала (дежурная авария); (11) Зеленый светодиод – если светодиод горит – блок активен; (12) ДСД |
| Рисунок 4.19 – Плата матрицы МATRIXN | Рисунок 4.20 – Контроллер оборудования EQUICO |

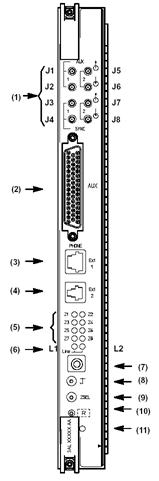

| (1) Дополнительные каналы I/O 2 Мбит/с G.703: (2) J1 – выход 1 2 Мбит/с; J2 – вход 1 2 Мбит/с; J5 – выход 2 2 Мбит/с; J6 – вход 2 2 Мбит/с; Синхронные интерфейсы I/O 2 МГц: J3 – выход 1 2 МГц; J4 – вход 1 2 МГц; J7 – выход 2 2 МГц; J8 – вход 2 2 МГц; (2) Дополнительные каналы: 4 канала RS-232; 4 канала V.11 64 Кбит/с; 4 канала G.703 64 Кбит/с; (3) Точка подключения телефона по четырехпроводной схеме (RJ45) (4) Точка подключения телефона по четырехпроводной схеме (RJ11) (5) Z1-Z8 - светодиоды выбора зоны EOW (N.B.1) (6) L1-L2 - состояние светодиодов для селективных и мультиселективных вызовов (7) Телефонное гнездо (8) Кнопка захвата линии (9) Кнопка выбора зоны EOW (10) Кнопка команды сброса (11) ДСД | (1) Канал 3 (N.B.) (2) Канал 4 (N.B.) (3) ДСД |

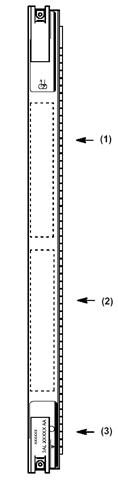

| Рисунок 4.21 – Интерфейс SERVICE | Рисунок 4.22 - Оптический/электрический адаптер платы доступа A2S1 2´140/STM-1 |
