При выборе типа устанавливаемого в синхронном мультиплексоре оптического оборудования необходимо учитывать, что оно обеспечивает определенные параметры в соответствии с тем или иным оптическим интерфейсом.
Классификация оптических интерфейсов и их параметры приведены в таблицах 5.1 – 5.4
Таблица 5.1 – Классификация оптических интерфейсов, основанных на кодах применения
| Применение | Внутристан-ционные | Межстанционные | |||||
| короткие | длинные | ||||||
| Номинальная длина волны, нм | |||||||
| Тип ОВ в соотв. с рекомендацией | G.652 | G652 | G652 | G652 | G652, G654 | G653 | |
| Длина секции, км* | ~2 | ~15 | ~40 | ~80 | |||
| Уровень STM | STM-1 | I-1 | S-1.1 | S-1.2 | L-1.1 | L-1.2 | L-1.3 |
| STM-4 | I-4 | S-4.1 | S-4.2 | L-4.1 | L-4.2 | L-4.3 | |
| STM-16 | I-16 | S-16.1 | S-16.2 | L-16.1 | L-16.2 | L-16.3 | |
| * – Данные использованы для классификации, а не в качестве технических требований. |

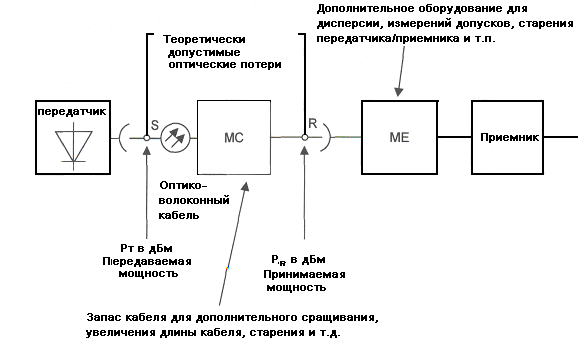

На рисунке 5.1 представлена структурная схема тракта, в соответствии с которой определяются параметры того или иного оптического интерфейса.
Рисунок 5.1 – Структурная схема оптического линейного тракта.
|
|
|
Таблица 5.2 – Параметры оптических интерфейсов STM-1, номинальная скорость 155 520 кбит/с
| Параметр | Значение | |||||||||||
| Коды применения | I-1 | S-1.1 | S-1.2 | L-1.1 | L-1.2 | L-1.3 | ||||||
| Рабочая длина волны, нм | 1260 -1360 | 1261-1360 | 1430-1576 | 1430-1580 | 1280-1335 | 1480-1580 | 1534-1566 1523-1577 | 1480-1580 | ||||
| Передатчик в точке S | ||||||||||||
| Тип излучателя | MLM | LED | MLM | MLM | SLM | MLM | SLM | SLM | MLM | SLM | ||
| Спектральные характеристики: | ||||||||||||
| – максимальная среднекв. ширина, нм | 7,7 | 2,5 | - | - | - | 3/2.5 | - | |||||
| – максимальная полоса на уровне минус 20 dB, нм | - | - | - | - | - | - | ||||||
| – минимальное подавление боковых мод, дБ | - | - | - | - | - | - | ||||||
| Средняя излучаемая мощность: | ||||||||||||
| – максимальная, дБм | -8 | -8 | -8 | |||||||||
| – минимальная, дБм | -15 | -15 | -15 | -5 | -5 | -5 | ||||||
| Минимальное значение коэффициента гашения, дБ | 8,2 | 8,2 | 8,2 | |||||||||
| Оптический тракт между точками S и R | ||||||||||||
| Затухание, дБ | 0-7 | 0-12 | 0-12 | 10-28 | 10-28 | 10-28 | ||||||
| Максимальная дисперсия, пс/нм | NA | NA | NA | 246/296 | NA | |||||||
| Минимальные оптические потери в кабеле в точке S, дБ | NA* | NA | NA | NA | -20 | NA | ||||||
| Максимальная дискретная отражаемость между S и R, дБ | NA | NA | NA | NA | -25 | NA | ||||||
| Приемник в точке R | ||||||||||||
| Минимальная чувствительность, дБм | –23 | –28 | –28 | –34 | –34 | –34 | ||||||
| Минимальная перегрузка, дБм | –8 | –8 | –8 | –10 | –10 | –10 | ||||||
| Максимальные добавочные потери оптического тракта, дБ | ||||||||||||
| Максимальный коэффициент отражения приемника в точке R, дБ | NA | NA | NA | NA | -25 | NA | ||||||
| NA – Значение не определено | ||||||||||||
Таблица 5.3 – Параметры оптических интерфейсов STM-4, номинальная скорость 622 080 кбит/с.
|
|
|
| Параметр | Значение | |||||||||
| Коды применения | I-4 | S-4.1 | S-4.2 | L-4.1 | L-4.2 | L-4.3 | ||||
| Диапазон рабочих длин волн, нм | 1261-1360 | 1293-1334/ 1274-1356 | 1430-1580 | 1300-1325/ 1296-1330 | 1280-1335 | 1480-1580 | 1480-1580 | |||
| Передатчик в контрольной точке S | ||||||||||
| Тип источника | MLM | LED | MLM | SLM | MLM | SLM | SLM | SLM | ||
| Спектральные характеристики: | ||||||||||
| – максимальная среднекв. ширина, нм | 14,5 | 4/2,5 | - | 2,0/1,7 | - | - | - | |||
| – максимальная ширина по уровню минус 20 dB, нм | - | - | - | - | < 1 | |||||
| –минимальное подавление боковых мод, дБ | - | - | - | - | ||||||
| Средняя излучаемая мощность: | ||||||||||
| – максимальная, дБм | -8 | -8 | -8 | +2 | +2 | +2 | ||||
| – минимальная, дБм | -15 | -15 | -15 | -3 | -3 | -3 | ||||
| Минимальный коэффициент гашения,дБ | 8,2 | 8,2 | 8,2 | |||||||
| Оптический тракт между точками S и R | ||||||||||
| Диапазон ослабления, дБ | 0-7 | 0-12 | 0-12 | 10-24 | 10-24 | 10-24 | ||||
| Максимальная дисперсия, пс/нм | 46/74 | NA | 92/109 | NA | NA | |||||
| Минимальные обратные оптические потери в кабеле и в точке S, включая любые разъемы и соединения, дБ | NA | NA | ||||||||
| Максимальный дискретный коэффициент отражения между точками S и R, дБ | NA | NA | -27 | -25 | -27 | -25 | ||||
| Приемник в контрольной точке R | ||||||||||
| Минимальная чувствительность, дБм | –23 | –28 | –28 | –28 | –28 | –28 | ||||
| Минимальная перегрузка, дБм | –8 | –8 | –8 | –8 | –8 | –8 | ||||
| Максимальный дефект оптического пути, дБ | ||||||||||
| Максимальная отражающая способность приемников, измеренная в точке R, дБ | NA | NA | –27 | –14 | –27 | –14 | ||||
Таблица 5.4 – Параметры оптических интерфейсов STM-16, номинальная скорость 2 488 320 кбит/с
| Параметр | Значение | |||||
| Коды применения | I-16 | S-16.1 | S-16.2 | L-16.1 | L-16.2 | L-16.3 |
| Диапазон рабочих длин волн, нм | 1266*-1360 | 1260*-1360 | 1430-1580 | 1280-1335 | 1500-1580 | 1500-1580 |
| Передатчик в контрольной точке S | ||||||
| Тип источника | MLM | SLM | SLM | SLM | SLM | SLM |
| Спектральные характеристики: | ||||||
| – максимальная среднеквадратичная ширина, нм | – | – | – | – | – | |
| – максимальная ширина по уровню минус 20 dB, нм | – | < 1 | < 1 | < 1 | ||
| – минимальное подавление боковых мод, дБ | – | |||||
| Средняя введенная мощность: | ||||||
| – максимальная, дБм | -3 | +3 | +3 | +3 | ||
| – минимальная, дБм | -10 | -5 | -5 | -2 | -2 | -2 |
| Минимальный коэффициент гашения, дБ | 8,2 | 8,2 | 8,2 | 8,2 | 8,2 | 8,2 |
| Оптический путь между S и R | ||||||
| Вносимое затухание, дБ | 0-7 | 0-12 | 0-12 | 12-24 | 12-24 | 12-24 |
| Максимальная дисперсия, пс/нм | NA | 420-800 | NA | 1200-1600 | ||
| Минимальные обратные оптические потери в кабеле в точке S, включая любые разъемы и соединения, дБ | ||||||
| Максимальный дискретный коэффициент отражения между S и R, дБ | –27 | –27 | –27 | –27 | –27 | –27 |
| Приемник в контрольной точке R | ||||||
| Минимальная чувствительность, дБм | –18 | –18 | –18 | –27 | –28 | –27 |
| Минимальная перегрузка, дБм | -3 | –9 | –9 | –9 | ||
| Максимальный дефект оптического пути, дБ | ||||||
| Максимальная отражающая способность приемников, измеренная в точке R, дБ | –27 | –27 | –27 | –27 | –27 | –27 |
| * – В некоторых документах требования ограничиваются пределом 1270 nm. |
Результаты выбора оптических интерфейсов для каждого сегмента сети должны быть представлены в виде таблицы 5.5.
Таблица 5.5 – Тип оптического интерфейса между мультиплексорами SDH
| Сегмент сети | Тип оптического интерфейса | Допустимое затухание, дБ | Допустимая дисперсия, пс |
| … |
