Для передачи оптических сигналов STM-16 (2,5 Гбит/с) имеется ряд интерфейсов для различных диапазонов и приложений. На модуле OIS16D имеется один двунаправленный порт, т. е. приемник и передатчик. Можно установить максимум 4 модуля, что обеспечило бы максимум 4 порта STM-16.
Модуль оптического интерфейса STM-16 OIS16D удовлетворяет требования к рабочим характеристикам Рекомендаций ITU-T G.957. Модуль используется как линейный интерфейс STM-16. Модуль контролирует следующие параметры: температуру передатчика и приемника, оптические входную и выходную мощности, ток смещения, ток модуляции и длину волны излучения дазера. Контроль этих параметров осуществляется встроенным микропроцессором PCU, данные передаются в модуль контроля и управления.
После оптико-электрического преобразования входящий сигнал STM-16 дешифруется и демультплексируется на уровень VC-4, извлекается секционный заголовок. Все служебные байты трафика (например B1, B2, J0, K1, K2, Pointer) обрабатываются. Затем сигналы VC-4 передаются в рабочий и резервный (если таковой имеется) внутренний процессор IPU16 для дальнейшей обработки.
В направлении передачи осуществляются обратные преобразования.
На лицевой стороне модуля находится стандартный оптический коннектор типа FC-PC.

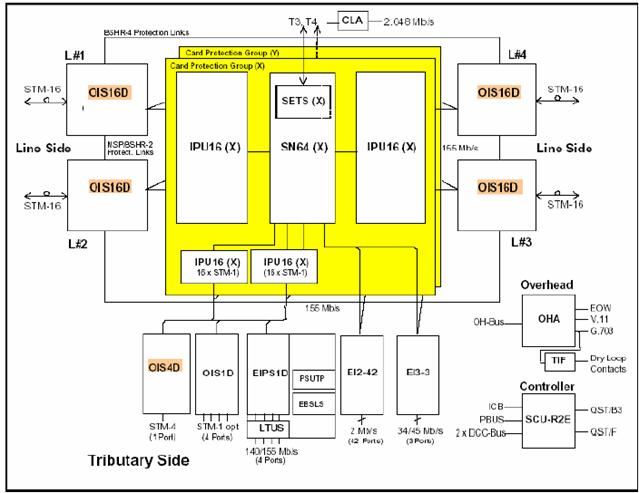

Рисунок 4.24 – Структурная схема мультиплексора SMA16/4
